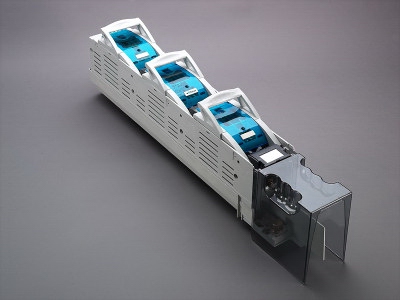

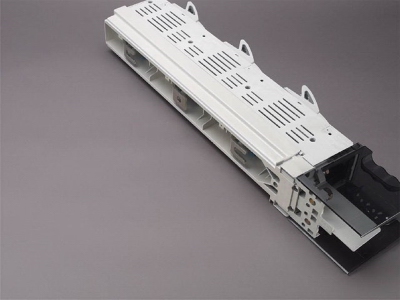

Линейный выключатель-разъединитель с предохранителями 630 A (33095000)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 33095 000

Линейный выключатель-разъединитель с предохранителями 630 A

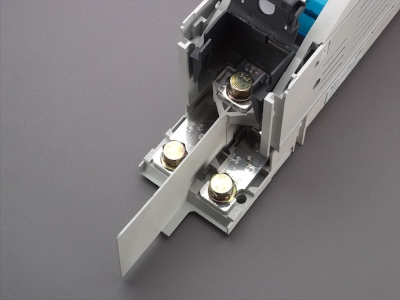

Винт М12, 1-полюсное отключение

Типоразмер 3

больше не доступный

Поклонник: 33718000A

Преимущества продукта

Self-closing inspection holes are available in the cover.
Strips are equipped with arc chambers.

Группа продуктов	12
Подгруппа	45

Кол-во	1
EAN	4021267330958

ETIM 5.0

EC001046

Сертификация

Стандарты

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Сертификация

IEC (CB) , CCC

номер типа: SLS3

CCC certificate: 2004010302117259

Технические данные

допустимая мощность рассеивания плавкой вставки:	48 W
requirements for contact parts:	Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.
Типоразмер:	NH 3

Подробности IEC
Стандарты
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Электрические данные IEC
Номинальный ток (IEC):	630 A
номинальное напряжение (IEC) AC:	690 В

номинальное напряжение изоляции U _i AC:	1000 В
номинальное импульсное напряжение U _imp:	8 kV

Катагория применения AC:

AC-23B (500V)
AC-22B (690V)
AC-21B (690V)

cond. short-circuit current with fuses (AC):	50 kA / 690 V
одобрено с плавкими вставками рабочего класса:	gG

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 74,2 Вт.

(The power dissipation at full load would be 116,0 Вт.)

Дополнительные данные IEC
Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия.

A fuse-combination unit acc. to IEC 60947-3 can only be operated at a higher voltage than its rated voltage, if it is used as a fuse-disconnector without breaking capacity, up to its max. rated insulation voltage and labelled as such.

max. permitted operation temperature

55°C

Degree of protection IP20 at front, degree of protection near terminal depends on installation

Механические данные
Ш x В x Г:	99 x 760 x 195
Вес:	700,0 kg/100

Application notes

A fuse-combination unit acc. to IEC 60947-3 can only be operated at a higher voltage than its rated voltage, if it is used as a fuse-disconnector without breaking capacity, up to its max. rated insulation voltage and labelled as such.

допустимая мощность рассеивания плавкой вставки:	48 W
requirements for contact parts:	Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.

Links (Prices, CAD data)

Article master data, overviews and prices

Текущие наценки на цветные металлы

3D and 2D data in a wide range of formats

CAD data WSCAD

Загрузки

| Основная техническая информация

| инструкциa по сборке

| CAD symbol 2D DXF

| Размерный эскиз

| декларация соответствия ЕС

| Описание продукта (PDF)

| Product data for design verfication according to IEC / EN 61439-1

Принадлежности

accessories for mounting

connection accessories

33164 000
Подсоединение хомутом для медных проводников
120 - 240 mm²
для: QCB-NH2, LTS-F 400, LTS 630
More

33167 000
prism terminal, single, for Cu cables
50 - 240 mm²
More

33268 000
Клемма для меди и алюминия
Типоразмер 3
phase-out product
More

33272 000
Удлинитель для 2 кабельных наконечников
Типоразмер 3
More

covers

33113 000
Суппорт продольной крышки
Для передних крышек
Типоразмер 00 - 3
More

further accessories

33156 000
Контрольный контакт
Перекидной контакт 250 В AC / 5 A, 30 В DC / 4 A
More

current transformers class 1

current transformers class 0.5

https://pim.woehner.de/RU/AT/1000048994

Find your contact

to the contact site

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com
