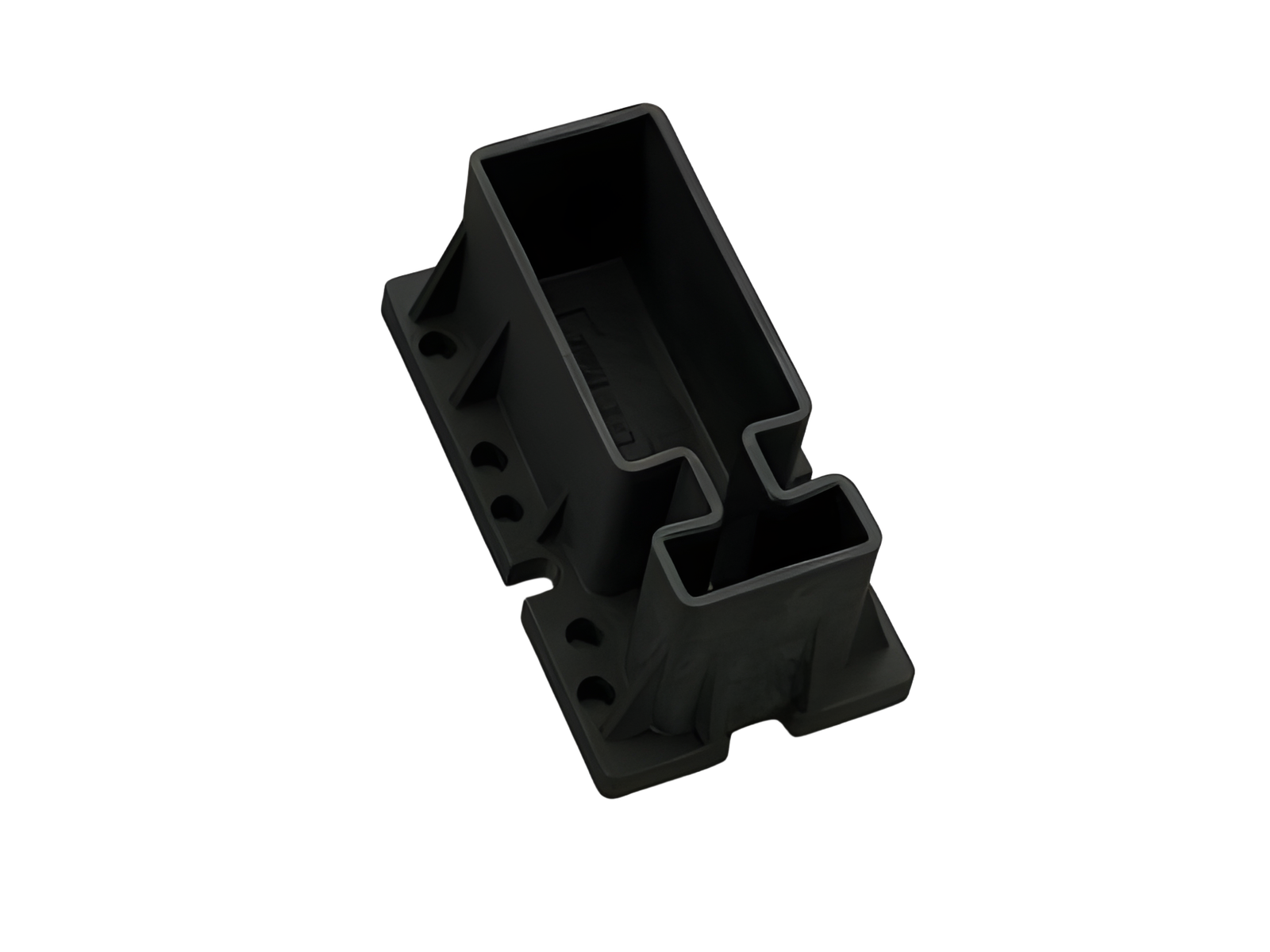

Шинодержатель 1-полюсный, боковой (01369)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 01369 000

Шинодержатель 1-полюсный, боковой

Для профильных шин

Система

centre feed unit

Группа продуктов	06
Подгруппа	03

Кол-во	6
EAN	4021267013691

ECLASS 6.1	27400607
ECLASS 7.1	27400607
ETIM 4.0	EC001166
ETIM 5.0	EC001166

Сертификация

Стандарты

IEC 61439-1:2020

Разрешение CCC: Сертификация не требуется

Технические данные

Подробности IEC
Стандарты
IEC 61439-1:2020

Электрические данные IEC
номинальное напряжение (IEC) AC:	690 В

номинальное напряжение изоляции U _i AC:	1000 В
номинальное импульсное напряжение U _imp:	8 kV

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,0 Вт.

(The power dissipation at full load would be 0,0 Вт.)

Дополнительные данные IEC
Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия.

макс. напряжение IEC DC:

1500 В

7.5mm insulation between busbar and fixing plate

Механические данные
Ш x В x Г:	109 x 60 x 50
Вес:	11,0 kg/100

Application notes

The insulation performance of the article depends on the installation conditions.
Tightening torque of the fastening screws of the busbar support 4Nm - 5Nm
