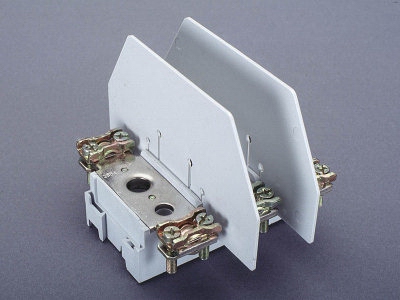

Проходная клемма 3-полюсная (02565)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 02565 000

Проходная клемма 3-полюсная

зажим с двух сторон хомутом

for mounting plate

больше не доступный

Система

Panel

Группа продуктов	10
Подгруппа	65

Кол-во	10
EAN	4021267025656

ECLASS 6.1	27141120
ECLASS 7.1	27141120

Сертификация

Стандарты

IEC 61439-1:2020

Разрешение CCC: Сертификация не требуется

Технические данные

Подробности IEC
Стандарты
IEC 61439-1:2020

Электрические данные IEC
номинальное напряжение (IEC) AC:	690 В

номинальное напряжение (IEC) DC:

440 В

Дополнительные данные IEC
Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия.

макс. напряжение IEC AC:	800 В
макс. напряжение IEC DC:	800 В

Механические данные
Ш x В x Г:	99 x 125 x 90
Вес:	42,0 kg/100
Полюсность:	3-пол.
Mounting:	for mounting plate

Особенности клеммной техники
Not suitable for aluminium cables !

Application notes

Not suitable for aluminium cables !

Ссылки

Article master data, overviews and prices

Текущие наценки на цветные металлы

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Загрузки

| Основная техническая информация

| CAD symbol 2D DXF

| Размерный эскиз

| декларация соответствия ЕС

| Описание продукта (PDF)

| Product data for design verfication according to IEC / EN 61439-1

Принадлежности

covers

79253 000

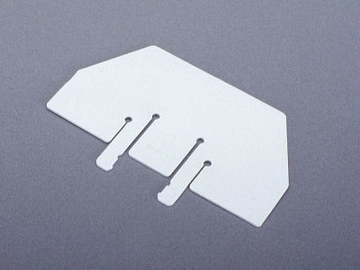

Перегородка
1-полосная, для держателя NH предохранителей, шинный монтаж
NH 00
