Держатель NH предохранителей 160 A (03760)

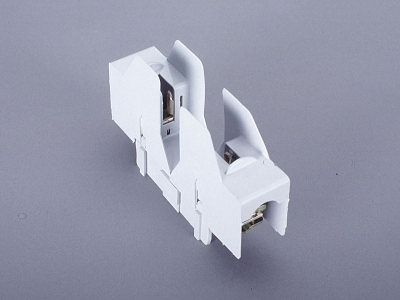

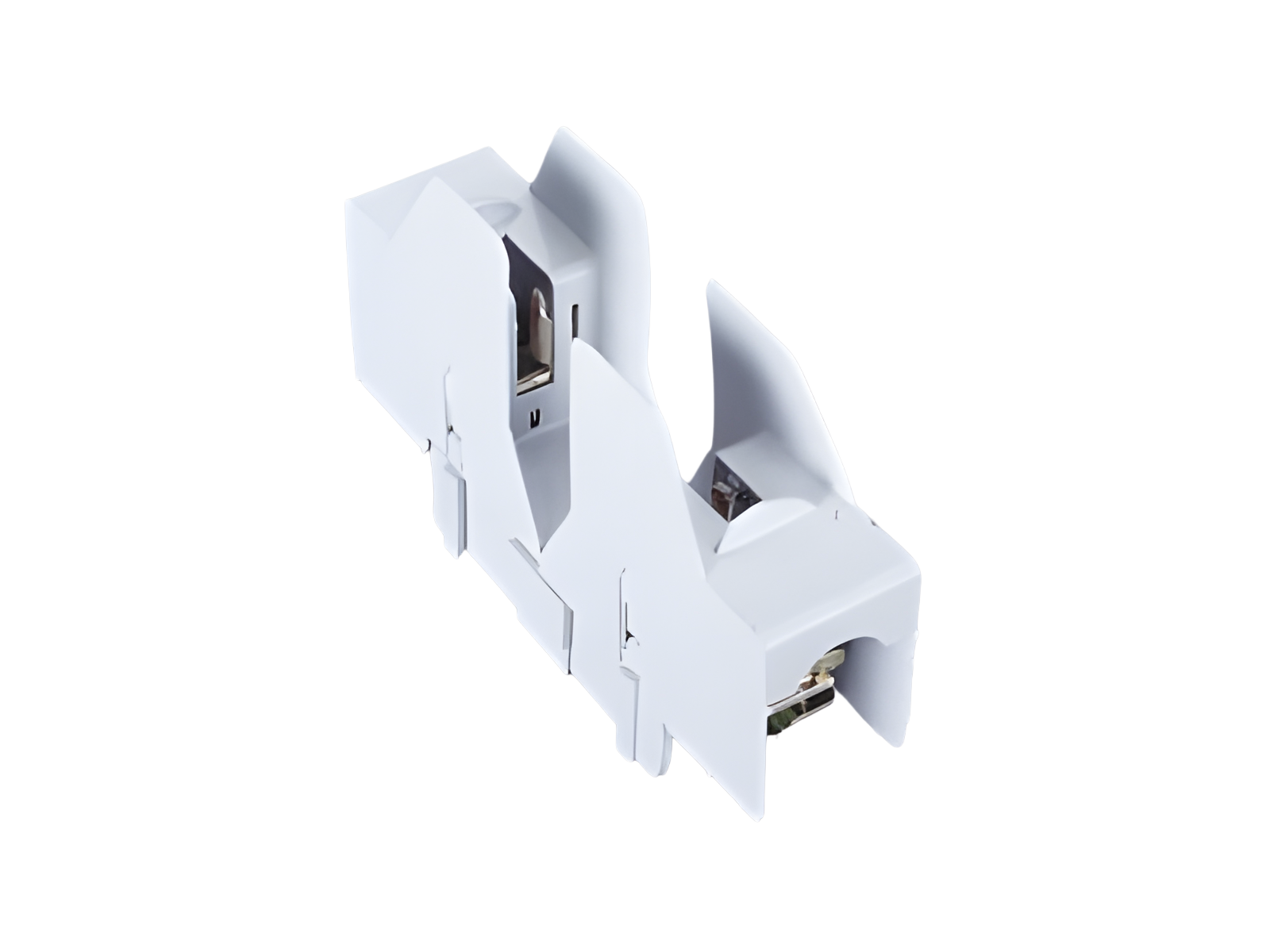

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 03760000

QUADRON^®Panel

Держатель NH предохранителей 160 A

Зажим с двух сторон хомутом

Типоразмер 00 / 1 полюс, с защитой от прикосновения

for mounting plate

Система

Panel

Преимущества продукта

For safe connection of the leads, the shock protection is split into 2.

Группа продуктов	10
Подгруппа	03

Кол-во	12
EAN	4021267037604

ECLASS 6.1	27142106
ECLASS 7.1	27142106
ETIM 4.0	EC000067
ETIM 5.0	EC000067

Сертификация

Стандарты

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016

Сертификация

DNV GL

номер типа: NH-00

Технические данные

для предохранителей размера:	NH 000, NH 00
предохранители в соответствии со стандартом:	IEC / HD 60269-2
допустимая мощность рассеивания плавкой вставки:	12 W

Подробности IEC
Стандарты
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-2:2013 + A1:2016

Электрические данные IEC
Номинальный ток (IEC):	160 A
номинальное напряжение (IEC) AC:	690 В

номинальное напряжение (IEC) DC:

440 В

номинальное импульсное напряжение U _imp:

6 kV

устойчивость к короткому замыканию при защите предохранителями:

50 кА

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 2,7 Вт.

(The power dissipation at full load would be 4,2 Вт.)

Дополнительные данные IEC
Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия.

макс. напряжение IEC AC:	1000 В
макс. напряжение IEC DC:	1000 В

Механические данные
Ш x В x Г:	36 x 147 x 88
Вес:	15,5 kg/100
Полюсность:	1-пол.
Mounting:	for mounting plate

Особенности клеммной техники
terminal
min. cross-section:	1,5 мм²
max. cross-section:	70 мм²
Md min.:	2,4 Nm
Md max.:	3,6 Nm
Not suitable for aluminium cables !

Application notes

Not suitable for aluminium cables !
The insulation performance of the article depends on the installation conditions.

допустимая мощность рассеивания плавкой вставки:	12 W
