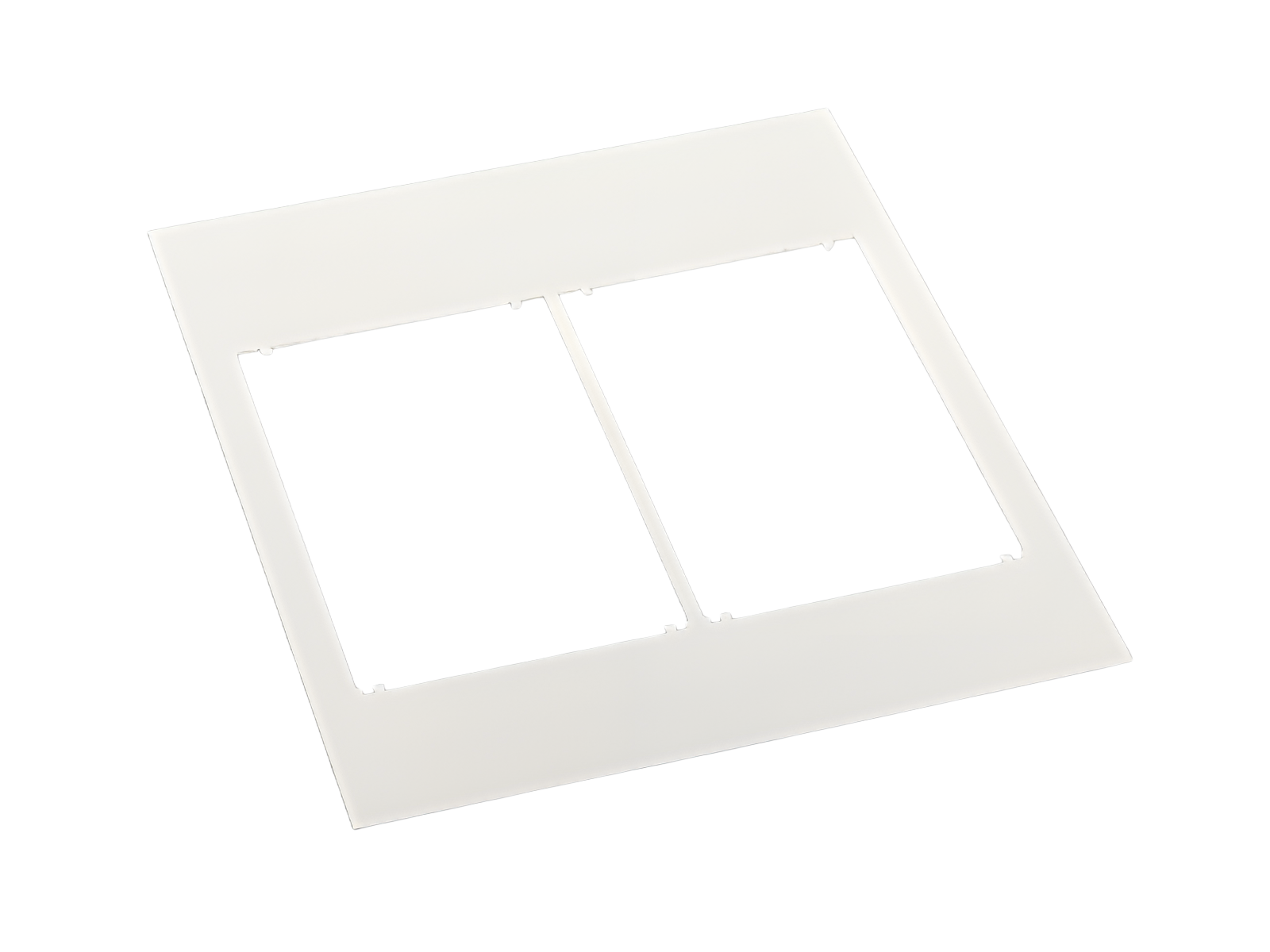

Декоративная рамка, двойная (78105)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 78105000

Декоративная рамка, двойная

232 x 210, не для 33221, 33222

Типоразмер 00

Группа продуктов	09
Подгруппа	51

Кол-во	10
EAN	4021267781057

ECLASS 6.1	27142190
ECLASS 7.1	27142190
ETIM 4.0	EC002498
ETIM 5.0	EC002498

Сертификация

Стандарты

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Технические данные

Подробности IEC
Стандарты
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Механические данные
Ш x В x Г:	232 x 210 x 2
Вес:	2,9 kg/100
