принадлежность для адаптера 160 А (32594)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 32594000

CrossLink^®60Classic

принадлежность для адаптера 160 А

Основание шинного адаптера

с CrossLink® соединением

Система

60Classic

Преимущества продукта

Spare slot mounting, busbar cover
Simple and safe clicking into place and making contact
Busbar supports can be mounted above each other for flat busbars

Группа продуктов	05
Подгруппа	58

Кол-во	2
EAN	4021267325947

ECLASS 6.1	27370304
ECLASS 7.1	27370304
ETIM 4.0	EC001531
ETIM 5.0	EC001531

Сертификация

Стандарты

IEC 61439-1:2020

Разрешение CCC: Сертификация не требуется

Технические данные

Подробности IEC
Стандарты
IEC 61439-1:2020

Электрические данные IEC
Номинальный ток (IEC):	160 A
номинальное напряжение (IEC) AC:	690 В

номинальное напряжение (IEC) DC:

440 В

номинальное напряжение изоляции U _i AC:	800 В
номинальное импульсное напряжение U _imp:	6 kV

номинальный кратковременный выдерживаемый ток I _cw (1,0 с) макс.:

4.5 кА

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 7,6 Вт.

(The power dissipation at full load would be 11,9 Вт.)

Дополнительные данные IEC
Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия.

макс. напряжение IEC AC:	725 В
макс. напряжение IEC DC:	462 В

Механические данные
Ш x В x Г:	106 x 200 x 17
Вес:	36,5 kg/100
Полюсность:	3-пол.

Application notes

There must be a clearance of at least 10 mm above the article to remove it from the busbar system.

Ссылки

Article master data, overviews and prices

Текущие наценки на цветные металлы

3D and 2D data in a wide range of formats

Загрузки

| Основная техническая информация

| инструкциa по сборке

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Размерный эскиз

| декларация соответствия ЕС

| Описание продукта (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Использование

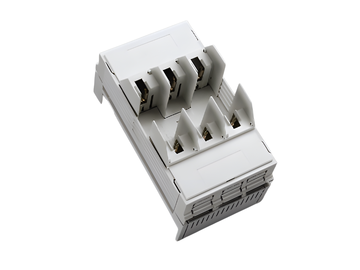

03199000
QUADRON^®60Classic
Держатель NH предохранителей 160 A
Рамная клемма
Типоразмер 00 / 3 полюса
connection top or bottom
для шин: 12, 15, 20, 25, 30 x 5, 10 и профильные шины
More

33394000
QUADRON^®60Classic
Выключатель-разъединитель с предохранителями NH типоразмер 00, 160 A, шинный монтаж
Винт М8
with electronic fuse monitoring
connection top or bottom
для шин: 12, 15, 20, 25, 30 x 5, 10 и профильные шины
More

33398000
QUADRON^®60Classic
Выключатель-разъединитель с предохранителями NH типоразмер 00, 160 A, шинный монтаж
Винт М8
connection top or bottom
для шин: 12, 15, 20, 25, 30 x 5, 10 и профильные шины
More

33198000
QUADRON^®60Classic
Выключатель-разъединитель с предохранителями NH типоразмер 00, 160 A, шинный монтаж
Рамная клемма
connection top or bottom
для шин: 12, 15, 20, 25, 30 x 5, 10 и профильные шины
More

33206000
QUADRON^®60Classic
Выключатель-разъединитель с предохранителями NH типоразмер 00, 160 A, шинный монтаж
Рамная клемма
with electromechanical fuse monitoring
connection top or bottom
для шин: 12, 15, 20, 25, 30 x 5, 10 и профильные шины
More

33324000
QUADRON^®60Classic
Выключатель-разъединитель с предохранителями NH типоразмер 00, 160 A, шинный монтаж
Рамная клемма
with electronic fuse monitoring
connection top or bottom
для шин: 12, 15, 20, 25, 30 x 5, 10 и профильные шины
More

https://pim.woehner.de/RU/AT/1000047264

Find your contact

to the contact site

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com
