Выключатель-разъединитель NH 00, 160 A, шинный монтаж, подсоединение сверху / снизу (33079)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 33079000

QUADRON®60Classic

Выключатель-разъединитель NH 00, 160 A, шинный монтаж, подсоединение сверху / снизу

Винт М8

Подходит для 5-полюсных шинных систем

connection top or bottom

для шин 12, 15, 20, 25, 30 x 5, 10 и профильные шины

Система

60Classic

Группа продуктов 09
Подгруппа 24
Кол-во 1
EAN 4021267330798
ECLASS 6.1 27142108
ECLASS 7.1 27142108
ETIM 4.0 EC001040
ETIM 5.0 EC001040

Сертификация

Стандарты

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

UL 4248-1

Сертификация

IEC (CB) , UL , VDE , CCC , DNV GL

for UL feeder circuits >250V

номер типа: QCB-NH00

UL file: E230163, UL category (for USA): IZLT2 https://www.ul.com

CCC certificate: 2010010302403934

Технические данные

для предохранителей размера: NH 000, NH 00
предохранители в соответствии со стандартом: IEC / HD 60269-2
допустимая мощность рассеивания плавкой вставки: 12 W
requirements for contact parts: Fuse links with silver-plated contact pieces recommended.
For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.
Подробности IEC
Стандарты
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
Электрические данные IEC
Номинальный ток (IEC): 160 A
номинальное напряжение (IEC) AC: 690 В
номинальное напряжение (IEC) DC: 440 В
номинальное напряжение изоляции U i AC: 800 В
номинальное напряжение изоляции U i DC: 500 В
номинальное импульсное напряжение U imp : 6 kV
cond. short-circuit current with fuses (AC): 50 kA / 690 V
80 kA / 500 V (160 A)
одобрено с плавкими вставками рабочего класса: gG

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 11,3 Вт.

(The power dissipation at full load would be 17,7 Вт.)

Дополнительные данные IEC

Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия.
макс. напряжение IEC DC: 800 В
A fuse-combination unit acc. to IEC 60947-3 can only be operated at a higher voltage than its rated voltage, if it is used as a fuse-disconnector without breaking capacity, up to its max. rated insulation voltage and labelled as such.
Entsprechend den angegeben AC- und DC- Schalteigenschaften und unter Berücksichtigung der Überlastbedingungen, sind gewisse Abstände zu geerdeten Metallteilen einzuhalten. Nähere Informationen auf Anfrage.

Bei Dauerbetrieb von mehreren Geräten nebeneinander ist der Bemessungsbelastungsfaktor nach VDE 0660 Teil 500 / EN60439-1, Tabelle 1 zu beachten.
System component: degree of protection IP30 at front as per DIN EN 60529, degree of protection near terminal depends on installation
adapter module: front side degree of protection IP20 as per DIN EN 60529 (finger-safe)
Подробности UL
Стандарты
UL 4248-1
for UL feeder circuits >250V
Электрические данные UL
номинальный ток (UL): 160 A
номинальное напряжение (UL) AC: 600 В
номинальная частота (UL): 50 / 60 Hz
SCCR: 100 кА
Механические данные
Ш x В x Г: 106 x 200 x 97
Вес: 100,0 kg/100
Полюсность: 3-пол.
для шин: 12, 15, 20, 25, 30 x 5, 10 и профильные шины
фронтальная степень защиты: IP30

Busbar connection:
externally tensioned contacting,
convenient click mechanism,
simple conversion of the combination bases from 5 to 10mm-thick busbars

Особенности клеммной техники
Md min.: 12,0 Nm
Md max.: 14,0 Nm
Not suitable for aluminium cables !


Schellenanschluß (im Lieferumfang enthalten): Cu 1,5 -70mm² rm, f+AE; lam. Cu 12x1-10;
3 Nm Drehmoment

Application notes

Not suitable for aluminium cables !
A fuse-combination unit acc. to IEC 60947-3 can only be operated at a higher voltage than its rated voltage, if it is used as a fuse-disconnector without breaking capacity, up to its max. rated insulation voltage and labelled as such.
допустимая мощность рассеивания плавкой вставки: 12 W
requirements for contact parts: Fuse links with silver-plated contact pieces recommended.
For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.
for UL feeder circuits >250V

Ссылки

Article master data, overviews and prices

Текущие наценки на цветные металлы

3D and 2D data in a wide range of formats

Загрузки

| Основная техническая информация

| инструкциa по сборке

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Размерный эскиз

| декларация соответствия ЕС

| Описание продукта (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Принадлежности

01182000
Боковой профиль
1 x 2,5-16 мм² + 2 x 2,5-25 мм²
NH 00
More

03849000

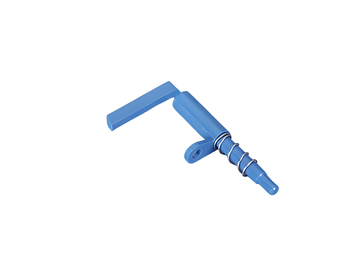

Блокиратор крышки
