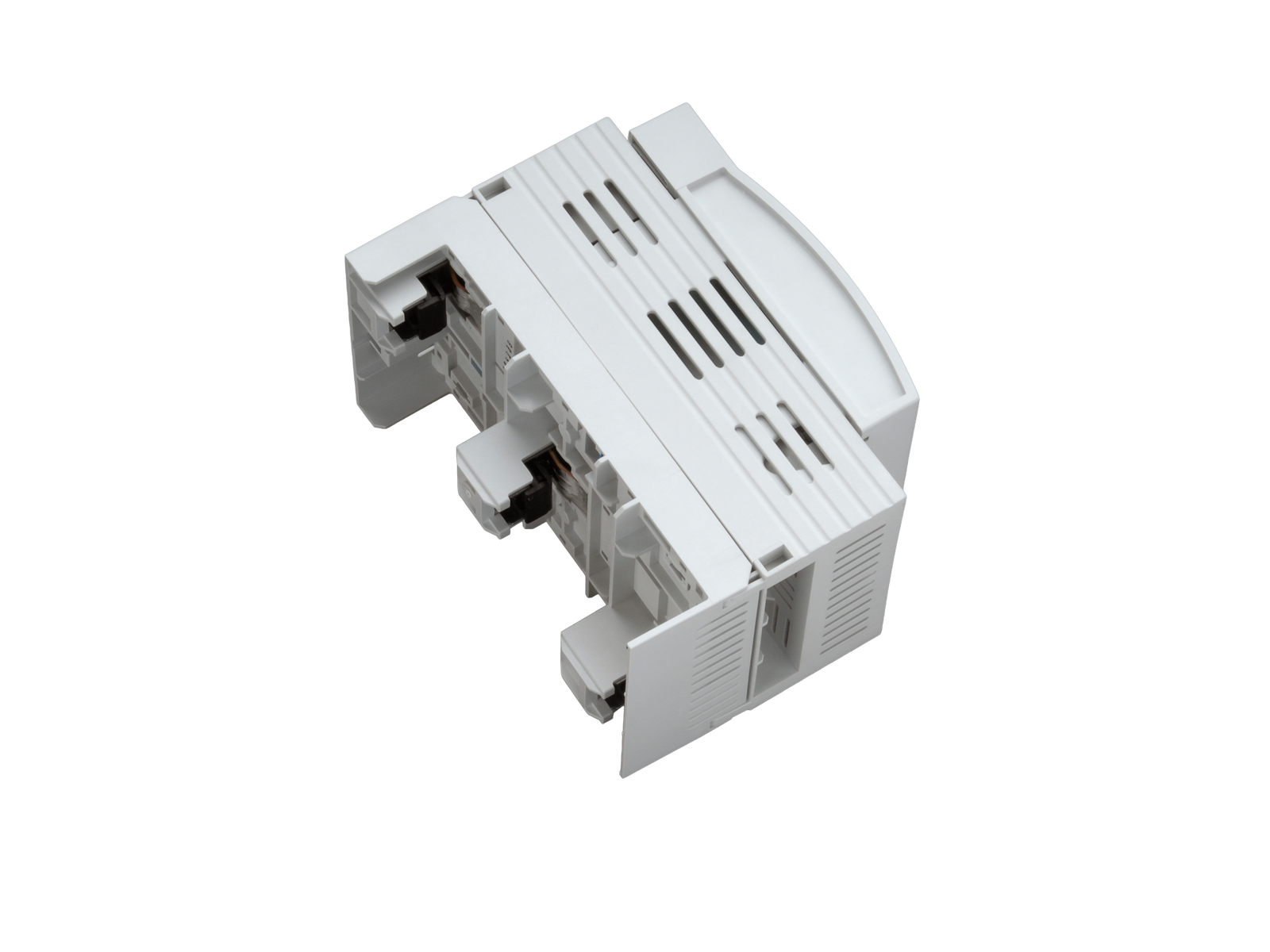

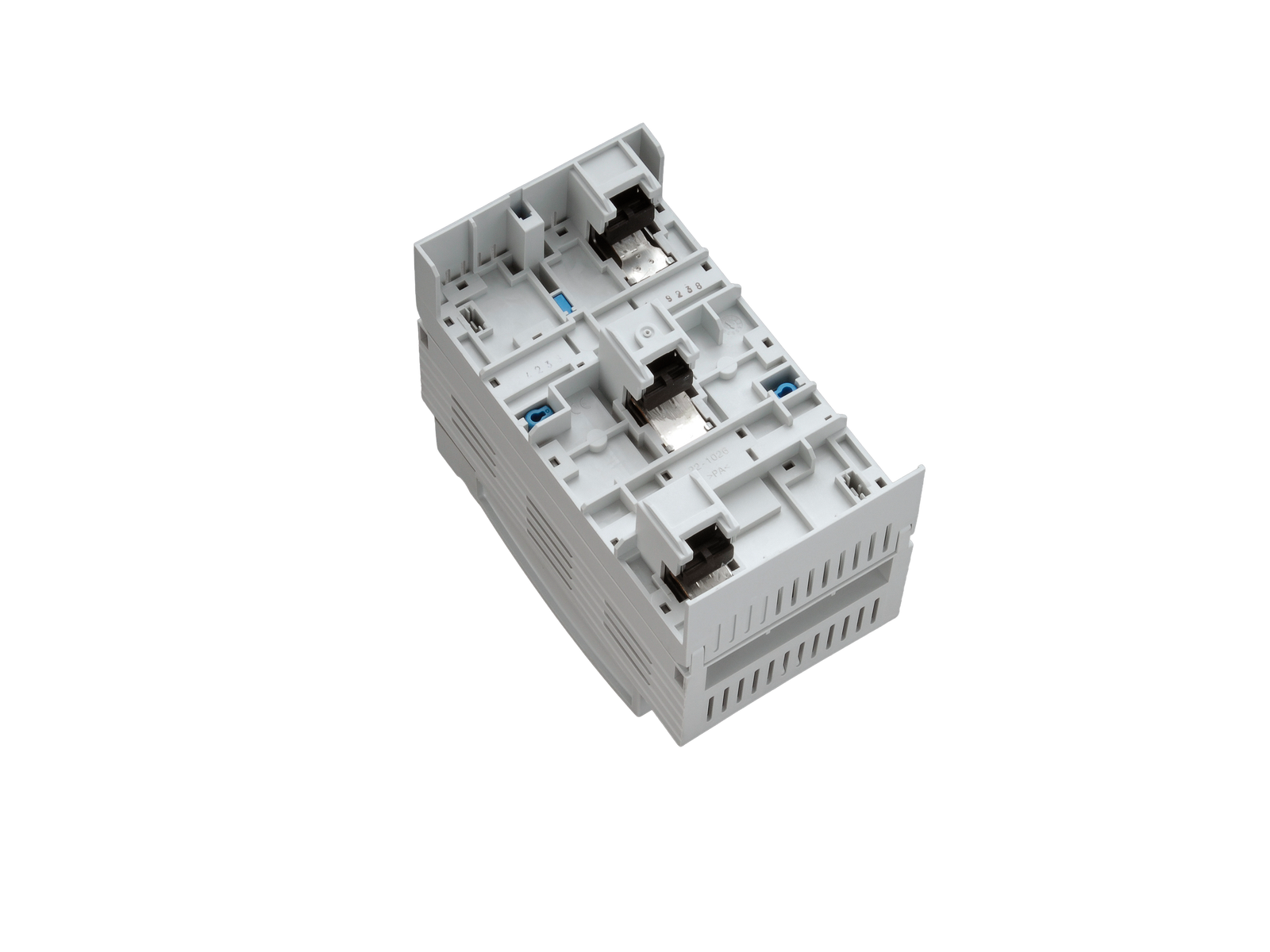

На фотографии может быть изображена аналогичная статья.
Арт.: 33416000
QUADRON®30Compact
Выключатель-разъединитель с предохранителями NH типоразмер 000, 125 A, шинный монтаж
Рамная клемма
connection top or bottom
для шин 12 x 5, 10
Система
30Compact 3P
Преимущества продукта
CrossLink® adapter technology
Fast and safe conversion of the connection for top or bottom; the parts under voltage remain shock protected
Simple and safe clicking into place and making contact
Safe connection through shock protection split into two
Группа продуктов | 09 |
Подгруппа | 22 |
Кол-во | 1 |
EAN | 4021267334161 |
ECLASS 6.1 | 27142108 |
ECLASS 7.1 | 27142108 |
ETIM 4.0 | EC001040 |
ETIM 5.0 | EC001040 |
Стандарты
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
UL 4248-1
Сертификация
IEC (CB) , UL , VDE , CCC , DNV GL
for UL feeder circuits >250V
номер типа: QCB-NH000
для предохранителей размера: | NH 000 |
предохранители в соответствии со стандартом: | IEC / HD 60269-2 |
допустимая мощность рассеивания плавкой вставки: | 9 W |
requirements for contact parts: |
Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed. |
Подробности IEC | |
Стандарты | |
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only |
Электрические данные IEC | |
Номинальный ток (IEC): | 125 A |
номинальное напряжение (IEC) AC: | 690 В |
номинальное напряжение (IEC) DC: | 440 В |
номинальное напряжение изоляции U i AC: | 800 В |
номинальное напряжение изоляции U i DC: | 500 В |
номинальное импульсное напряжение U imp : | 6 kV |
Катагория применения AC: | AC-21B (690 V / 80 A) AC-22B (400 V / 125 A) |
Категория применения DC: | DC specifications: 2 current paths (L1,L3) in series DC-22B (440V/63A) DC-22B (220V/100A) DC-21B (440V/80A) DC-21B (220V/125A) |
cond. short-circuit current with fuses (AC): | 50 kA / 400 V (125A) |
50 kA / 500 V (100A) | |
50 kA / 690 V (50A) | |
одобрено с плавкими вставками рабочего класса: | gG |
power dissipation of the article:
The power dissipation at a typical load of 80 % results to 8,8 Вт.
(The power dissipation at full load would be 13,8 Вт.)
Дополнительные данные IEC | |
Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия. |
макс. напряжение IEC DC: | 800 В |
A fuse-combination unit acc. to IEC 60947-3 can only be operated at a higher voltage than its rated voltage, if it is used as a fuse-disconnector without breaking capacity, up to its max. rated insulation voltage and labelled as such. |
for fuse links IEC 60269-2 / DIN VDE 0636-2 size 000 (max. 21mm wide) up to 9W power dissipation | |
Special operating conditions corresponding to IEC / EN 61439-1 may yield to foulty activations of pilot switches and fuse monitors. The operating conditions have to be considered for the analysis of status signals. | |
Entsprechend den angegeben AC- und DC- Schalteigenschaften und unter Berücksichtigung der Überlastbedingungen, sind gewisse Abstände zu geerdeten Metallteilen einzuhalten. Nähere Informationen auf Anfrage. Bei Verwendung als Trennschalter ist die Einhaltung der Abstände nicht erforderlich. Bei Dauerbetrieb von mehreren Geräten nebeneinander ist der Bemessungsbelastungsfaktor nach VDE 0660 Teil 500 / EN60439-1, Tabelle 1 zu beachten. |
|
System component: degree of protection IP30 at front as per DIN EN 60529, degree of protection near terminal depends on installation, adapter module: front side degree of protection IP20 as per DIN EN 60529 (finger-safe) |
Подробности UL | |
Стандарты | |
UL 4248-1 |
for UL feeder circuits >250V |
Электрические данные UL | |
номинальный ток (UL): | 125 A |
номинальное напряжение (UL) AC: | 600 В |
номинальная частота (UL): | 50 / 60 Hz |
SCCR: | 100 кА |
Механические данные | |
Ш x В x Г: | 90 x 160 x 98 |
Вес: | 90,0 kg/100 |
Полюсность: | 3-пол. |
для шин: | 12 x 5, 10 |
фронтальная степень защиты: | IP30 |
Busbar connector: externally tensioned contacting, convenient click mechanism, simple conversion of the combination bases from 5 to 10mm-thick busbars
Особенности клеммной техники | |
cage clamp connection | |
screw drive: | S4 |
wire stripping: | 20 мм |
min. cross-section: | 1,5 мм² |
max. cross-section: | 50 мм² |
Md min.: | 3,2 Nm |
Md max.: | 4,8 Nm |
Not suitable for aluminium cables ! | |
Box terminal: |
Not suitable for aluminium cables ! | |
A fuse-combination unit acc. to IEC 60947-3 can only be operated at a higher voltage than its rated voltage, if it is used as a fuse-disconnector without breaking capacity, up to its max. rated insulation voltage and labelled as such. | |
допустимая мощность рассеивания плавкой вставки: | 9 W |
requirements for contact parts: |
Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed. |
for UL feeder circuits >250V |
