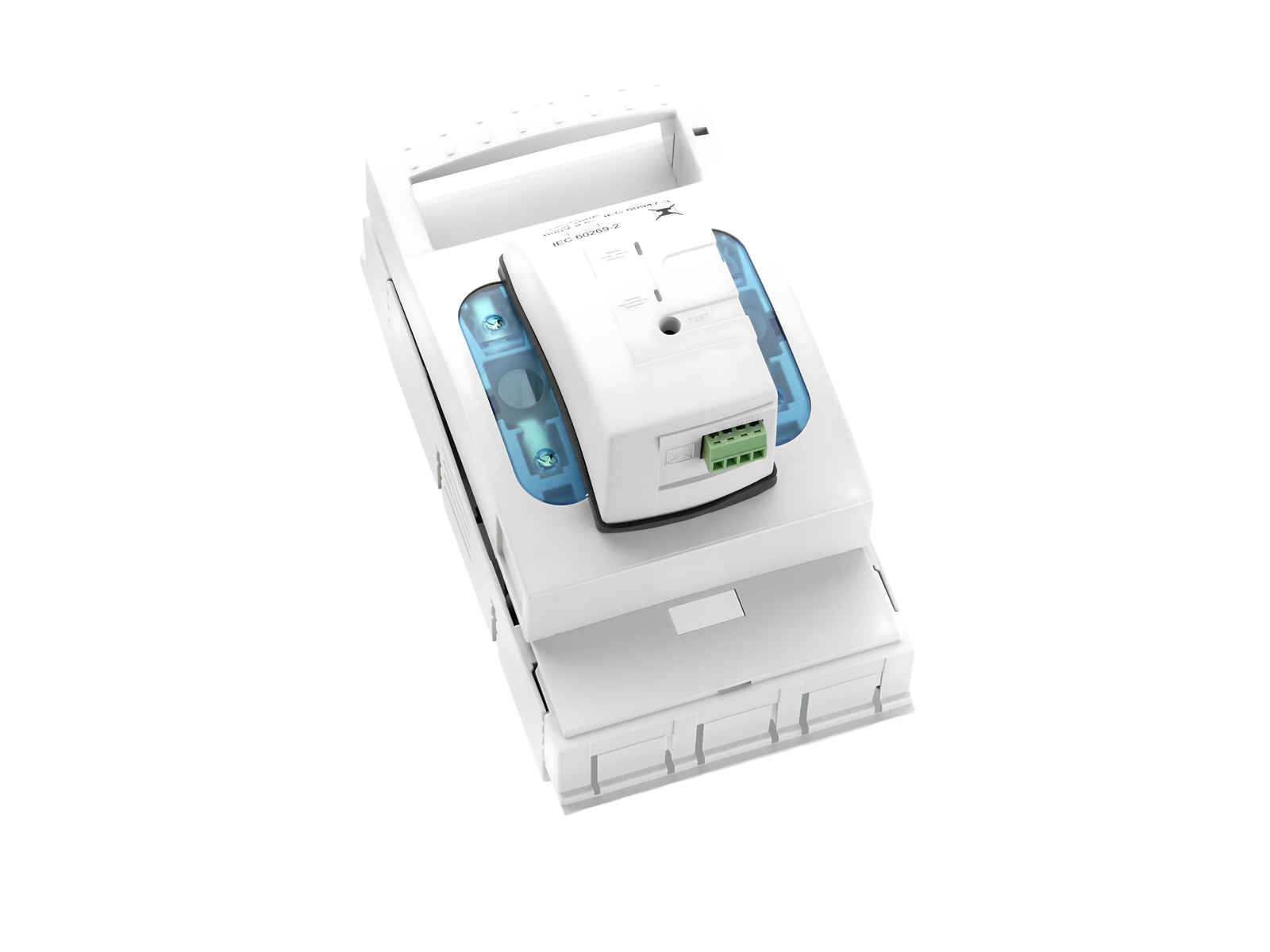

На фотографии может быть изображена аналогичная статья.
Арт.: 33329000
QUADRON®Panel
Выключатель-разъединитель с предохранителями NH типоразмер 00, 160 A, панельный монтаж
Винт М8
with electronic fuse monitoring
for mounting plate
Система
Panel
Преимущества продукта
For safe connection of the lines, the shock protection is split into 2. Self-closing inspection holes are available in the cover.
| Группа продуктов | 09 |
| Подгруппа | 04 |
| Кол-во | 1 |
| EAN | 4021267333294 |
| ECLASS 6.1 | 27142108 |
| ECLASS 7.1 | 27142108 |
| ETIM 4.0 | EC001040 |
| ETIM 5.0 | EC001040 |
Стандарты
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
UL 4248-1
Сертификация
IEC (CB) , UL , CCC
for UL feeder circuits >250V
номер типа: LTS-00
| для предохранителей размера: | NH 000, NH 00 |
| предохранители в соответствии со стандартом: | IEC / HD 60269-2 |
| live grip lugs required: | Yes |
| допустимая мощность рассеивания плавкой вставки: | 12 W |
| requirements for contact parts: |
Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed. |
| Подробности IEC | |
| Стандарты | |
|
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only |
| Электрические данные IEC | |
| Номинальный ток (IEC): | 160 A |
| номинальное напряжение (IEC) AC: | 690 В |
| номинальное напряжение (IEC) DC: | 250 В |
| номинальное напряжение изоляции U i AC: | 690 В |
| номинальное напряжение изоляции U i DC: | 250 В |
| номинальное импульсное напряжение U imp : | 6 kV |
| Катагория применения AC: | AC-23B (400 V), AC-22B (500 V), AC-21B (500 V |
| cond. short-circuit current with fuses (AC): | 50 kA / 690 V |
| одобрено с плавкими вставками рабочего класса: | gG |
power dissipation of the article:
The power dissipation at a typical load of 80 % results to 4,5 Вт.
(The power dissipation at full load would be 7,0 Вт.)
| Дополнительные данные IEC | |
|
Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия. |
| макс. напряжение IEC AC: | 725 В |
| макс. напряжение IEC DC: | 262 В |
| A fuse-combination unit acc. to IEC 60947-3 can only be operated at a higher voltage than its rated voltage, if it is used as a fuse-disconnector without breaking capacity, up to its max. rated insulation voltage and labelled as such. |
| for fuse links IEC 60269-2-1 (I) / DIN VDE 0636-201 size 00 up to 12W power dissipation, with grip lugs under voltage | |
| Entsprechend den angegeben AC- und DC- Schalteigenschaften und unter Berücksichtigung der Überlastbedingungen, sind gewisse Abstände zu geerdeten Metallteilen einzuhalten. Nähere Informationen auf Anfrage. Bei Verwendung als Trennschalter ist die Einhaltung der Abstände nicht erforderlich. |
|
| Schutzart IP30 frontseitig, im Anschlussbereich vom Einbau abhängig Elektronische Sicherungsüberwachung: - Zur Erkennung von Sicherungsausfällen mit Bemessungsspannung AC 100V bis AC 690V - Keine Hilfsenergie erforderlich; Versorgung über Netzspannung - Hilfskontakte potentialfrei - LED- Blinkmelder (rot/grün) - Testtaster - Weitere Informationen unter Downloads / Datenblatt |
| Подробности UL | |
| Стандарты | |
| UL 4248-1 |
| for UL feeder circuits >250V |
| Электрические данные UL | |
| номинальный ток (UL): | 160 A |
| номинальное напряжение (UL) AC: | 600 В |
| номинальная частота (UL): | 50 / 60 Hz |
| SCCR: | 100 кА |
| Механические данные | |
| Ш x В x Г: | 106 x 176 x 123 |
| Вес: | 92,0 kg/100 |
| Полюсность: | 3-пол. |
| Mounting: | for mounting plate |
| фронтальная степень защиты: | IP30 |
| Особенности клеммной техники | |
| screw connection | |
| M8 | |
| screw drive: | SW13 |
| Md min.: | 8,0 Nm |
| Md max.: | 10,0 Nm |
| Not suitable for aluminium cables ! | |
|
Accessories: |
|
| Not suitable for aluminium cables ! | |
| A fuse-combination unit acc. to IEC 60947-3 can only be operated at a higher voltage than its rated voltage, if it is used as a fuse-disconnector without breaking capacity, up to its max. rated insulation voltage and labelled as such. | |
| live grip lugs required: | Yes |
| допустимая мощность рассеивания плавкой вставки: | 12 W |
| requirements for contact parts: |
Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed. |
| for UL feeder circuits >250V | |
