Вводной клеммник (02607)

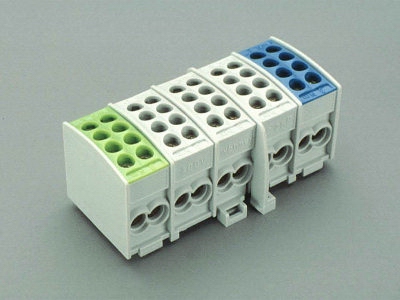

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 02607 000

Вводной клеммник

5-полюсный, 5 входов 4х25 мм², синяя Нейтраль, желто-зеленая Земля

25 mm²

for mounting rail

больше не доступный

Система

Panel

Группа продуктов	08
Подгруппа	03

Кол-во	20
EAN	4021267026073

Сертификация

Стандарты

DIN VDE 0603-2/03.98

Сертификация

VDE

Разрешение CCC: Сертификация не требуется

Технические данные

Подробности IEC
Стандарты
DIN VDE 0603-2/03.98

Электрические данные IEC
номинальное напряжение (IEC) AC:	400 В

номинальное напряжение (IEC) DC:

400 В

номинальное импульсное напряжение U _imp:

6 kV

Дополнительные данные IEC
Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия.

макс. напряжение IEC AC:	690 В
макс. напряжение IEC DC:	690 В

Механические данные
Ш x В x Г:	100 x 56 x 39
Вес:	33,7 kg/100
Полюсность:	5-polig
Mounting:	for mounting rail

Snap fastening vertical and horizontal

Особенности клеммной техники
Not suitable for aluminium cables !

screw M6 : 2,5 - 25 mm², solid and stranded round cables, 1,5 - 16 mm², flexible cables, with wire-end ferrule, Md 3 Nm

Application notes

Not suitable for aluminium cables !
Two clamp screws for making safe contact are located at each point.
