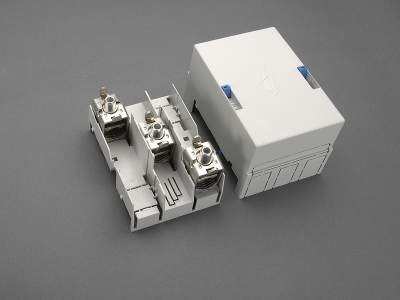

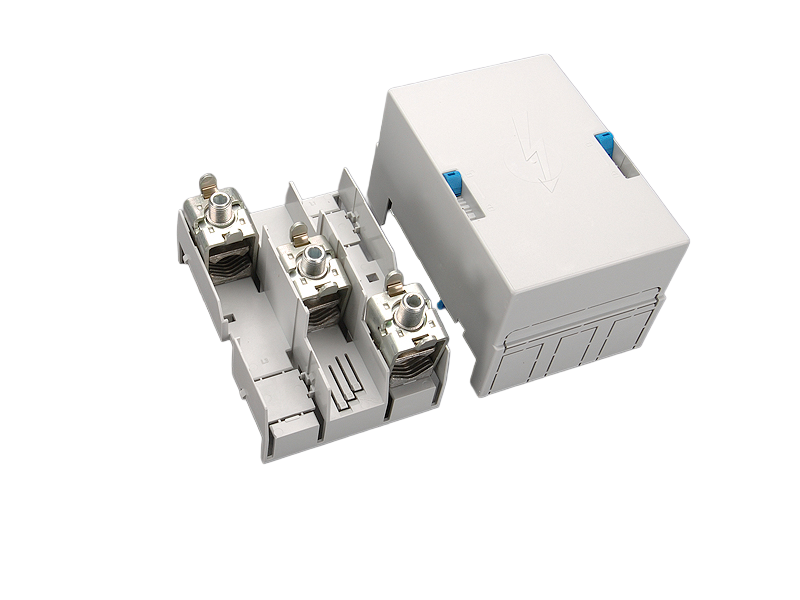

Подсоединительная клеммная платформа, 3-полюсная (01754)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 01754 000

CRITO®60Classic

Подсоединительная клеммная платформа, 3-полюсная

95 -  300 mm²

для шин 20, 25, 30 x 5, 10 и профильные шины

Система

60Classic

Преимущества продукта

Terminals with captive clamping screws
Conductor can be overlapped
Indication of nominal cross-section and tightening torque noted on the terminals.

Группа продуктов 07
Подгруппа 51
Кол-во 1
EAN 4021267017545
ECLASS 6.1 27141146
ECLASS 7.1 27141146
ETIM 4.0 EC000001
ETIM 5.0 EC000001

Сертификация

Стандарты

IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003

Сертификация

DNV GL

номер типа: 413

Разрешение CCC: Сертификация не требуется

Технические данные

Подробности IEC
Стандарты
IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003
Электрические данные IEC
Номинальный ток (IEC): 500 A
номинальное напряжение (IEC) AC: 690 В
номинальный выдерживаемый пиковый ток I pk макс.: 63.1 кА
Дополнительные данные IEC

Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия.
макс. напряжение IEC AC: 1000 В
макс. напряжение IEC DC: 1500 В
токовая нагрузка (IEC) макс.: 560 A
Электрические данные UL
for wires UL: Cu 75°C
Механические данные
Ш x В x Г: 135 x 200 x 118
Вес: 165,7 kg/100
Полюсность: 3-пол.
для шин: 20, 25, 30 x 5, 10 и профильные шины
Особенности клеммной техники
screw clamp connection
screw drive: S8
wire stripping: 38 мм
min. cross-section: 95 мм²
max. cross-section: 300 мм²
rm: 95 - 300 mm²
f: 95 - 300 mm²
ff: 240 - 300 mm²
sm: 95 - 300 mm²
Md min.: 24,0 Nm
Md max.: 36,0 Nm
Suitable for aluminium cables.
When using aluminium cables, observe the maintenance instructions.
torque Alu: Alu: Md 30 - 36 Nm

min. cross-section UL: AWG 3/0
max. cross-section UL: MCM 600
крутящий момент (UL): 266 lb-in
for wires UL: Cu 75°C

Application notes

Suitable for aluminium cables.
When using aluminium cables, observe the maintenance instructions.
The insulation performance of the article depends on the installation conditions.
