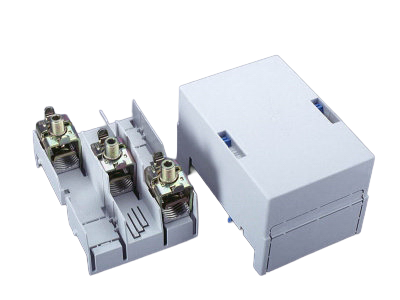

Подсоединительная клеммная платформа, 3-полюсная (01199)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 01199 000

CRITO^®60Classic

Подсоединительная клеммная платформа, 3-полюсная

95 - 185 mm²

для шин 20, 25, 30 x 5, 10 и профильные шины

Система

60Classic

Преимущества продукта

Terminals with captive clamping screws
Conductor can be overlapped
Indication of nominal cross-section and tightening torque noted on the terminals.

Группа продуктов	07
Подгруппа	48

Кол-во	1
EAN	4021267011994

ECLASS 6.1	27141146
ECLASS 7.1	27141146
ETIM 4.0	EC000001
ETIM 5.0	EC000001

Сертификация

Стандарты

IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003

Сертификация

DNV GL

Разрешение CCC: Сертификация не требуется

Технические данные

Подробности IEC
Стандарты
IEC 61439-1:2020 IEC 60999-1:1999 IEC 60999-2:2003

Электрические данные IEC
Номинальный ток (IEC):	350 A
номинальное напряжение (IEC) AC:	690 В

номинальный выдерживаемый пиковый ток I _pk макс.:

55.8 кА

Дополнительные данные IEC
Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия.

макс. напряжение IEC AC:	1000 В
макс. напряжение IEC DC:	1500 В
токовая нагрузка (IEC) макс.:	460 A

Механические данные
Ш x В x Г:	135 x 200 x 118
Вес:	132,2 kg/100
Полюсность:	3-пол.
для шин:	20, 25, 30 x 5, 10 и профильные шины

Особенности клеммной техники
min. cross-section:	95 мм²
max. cross-section:	185 мм²
Suitable for aluminium cables. When using aluminium cables, observe the maintenance instructions.

für Anwendungen nach IEC / EN : Cu und Al 95 - 185 mm² Rundleiter mehrdrähtig und Sektorleiter mehrdrähtig Cu auch feindrähtig, direkt geklemmt for applications acc. to IEC / EN: Cu or Al 95 - 185mm², round stranded or sector-shaped stranded cables also fine stranded Cu cables (direct clamping)

Application notes

Suitable for aluminium cables. When using aluminium cables, observe the maintenance instructions.
The insulation performance of the article depends on the installation conditions.

Ссылки

Article master data, overviews and prices

Текущие наценки на цветные металлы

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Загрузки

| Основная техническая информация

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Размерный эскиз

| декларация соответствия ЕС

| Описание продукта (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

сопутствующие продукты

01754 000
CRITO^®60Classic
Подсоединительная клеммная платформа, 3-полюсная
95 - 300 mm²
для шин: 20, 25, 30 x 5, 10 и профильные шины
More

01753 000
CRITO^®60Classic
Подсоединительная клеммная платформа, 3-полюсная
lam. Cu. 20 - 32 x 3 - 15
для шин: 20, 25, 30 x 5, 10 и профильные шины
More
