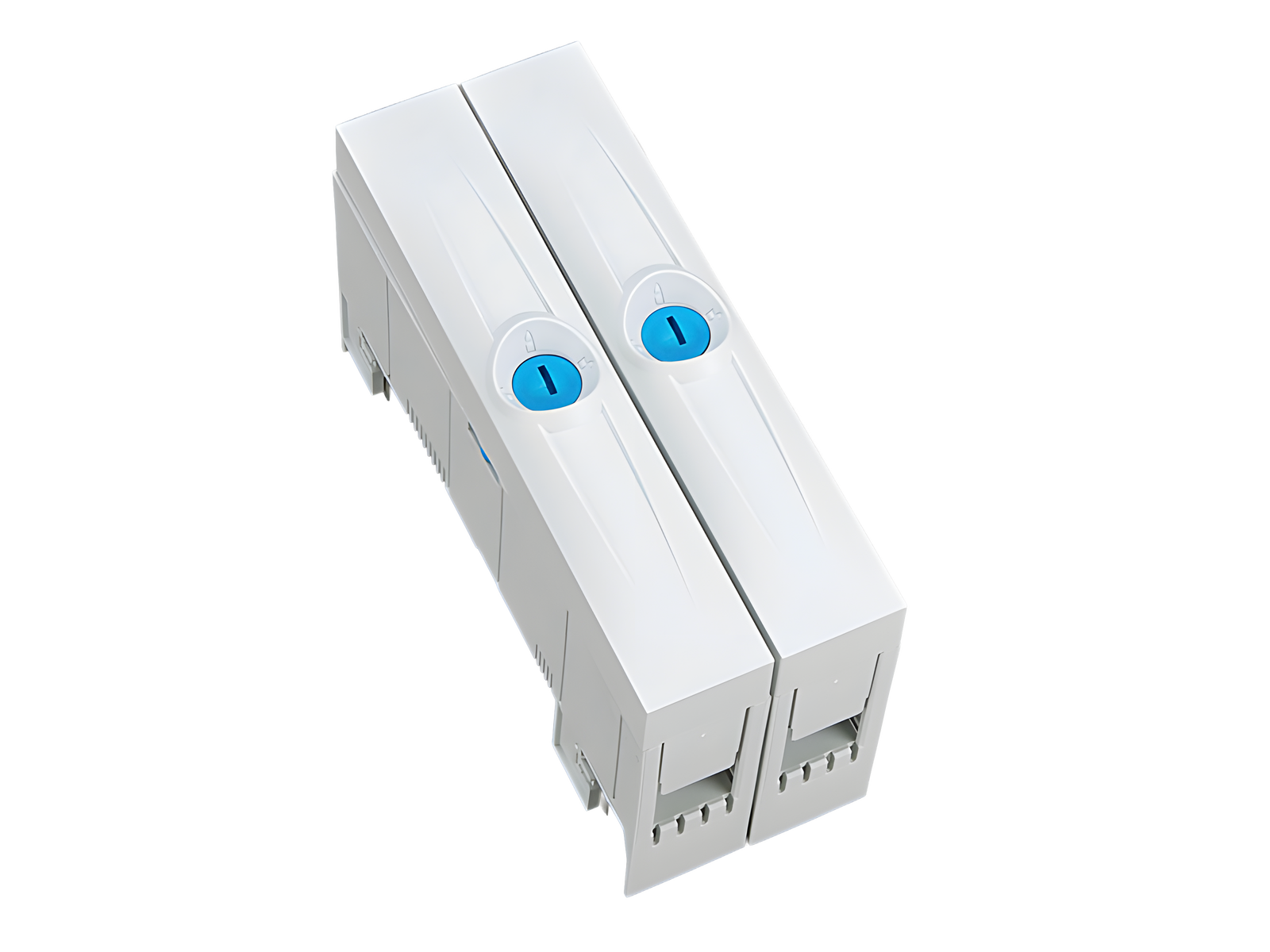

Комплект для подсоединения, 3-полюсный L1 + L2 + L3

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 01426 000

CRITO 30Compact

Комплект для подсоединения, 3-полюсный L1 + L2 + L3

10 - 120 mm²

для шин 12 x 5, 10

Система

30Compact 3P, 30Compact 5P

Группа продуктов	07
Подгруппа	45

Кол-во	1
EAN	4021267014261

ECLASS 14.0	27250116
ETIM 5.0	EC000001
ETIM 8.0	EC000001
ETIM 10.0	EC000001

Сертификация

Стандарты

IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003

Тип EAC: TE-3P

Разрешение CCC: Сертификация не требуется

Технические данные

Подробности IEC
Стандарты
IEC 61439-1:2020 IEC 60999-1:1999 IEC 60999-2:2003

Электрические данные IEC
Номинальный ток (IEC):	250 A
номинальное напряжение (IEC) AC:	690 В

номинальный выдерживаемый пиковый ток I _pk макс.:

35.4 кА

Дополнительные данные IEC
Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия.

макс. напряжение IEC AC:	1000 В
макс. напряжение IEC DC:	1500 В

Механические данные
Ш x В x Г:	60 x 160 x 80
Вес:	51,5 kg/100
Полюсность:	3-пол.
для шин:	12 x 5, 10

Особенности клеммной техники
cage clamp connection
screw drive:	S4
wire stripping:	25 мм
min. cross-section:	10 мм²
max. cross-section:	150 мм²
re:	10 - 10 mm²
rm:	16 - 150 mm²
f:	16 - 120 mm²
f + AE:	10 - 120 mm²
(f + AE may not fit with max. cross-section)
Md min.:	12,0 Nm
Md max.:	12,5 Nm
Not suitable for aluminium cables !
Клеммное окно:	15 x 17
lam. Cu width:	12 - 15,5 mm
lam. Cu thickness:	4 - 10 mm
number of lam. Cu:	1

Свойства материала
halogen-free:	No

Application notes

Not suitable for aluminium cables !
The insulation performance of the article depends on the installation conditions.
