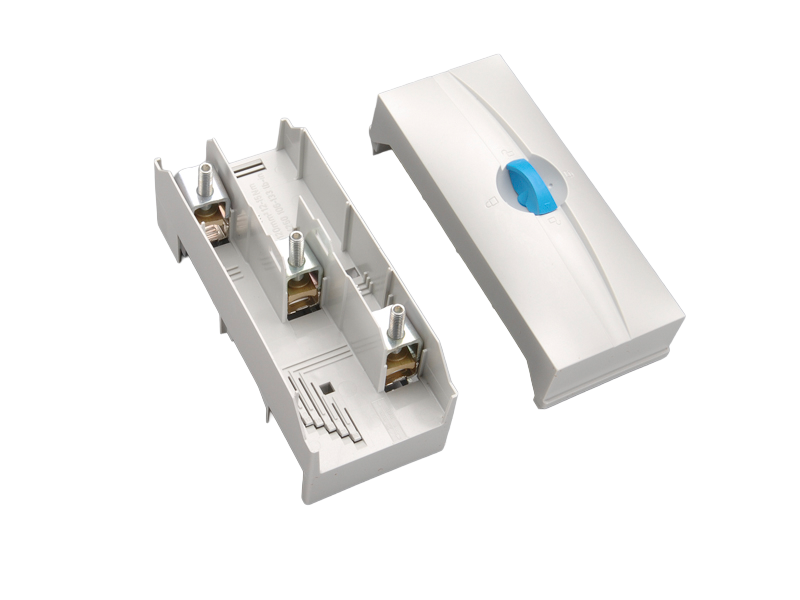

На фотографии может быть изображена аналогичная статья.
Арт.: 01243000
CRITO®60Classic
Подсоединительная клеммная платформа, 3-полюсная
10 - 120 mm², AWG 6 - 250 MCM, lam. Cu. 9 - 15.5 x 2,4 - 10
для шин 12, 15, 20, 25, 30 x 5, 10 и профильные шины
Система
60Classic
Преимущества продукта
Terminals can be removed for connection of uncut conductors
| Группа продуктов | 07 |
| Подгруппа | 45 |
| Кол-во | 1 |
| EAN | 4021267012434 |
| ECLASS 6.1 | 27141146 |
| ECLASS 7.1 | 27141146 |
| ETIM 4.0 | EC000001 |
| ETIM 5.0 | EC000001 |
Стандарты
IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003
UL 508
Сертификация
CSA , UL , DNV GL
for UL feeder circuits >250V
номер типа: 243-L
UL file: E123577, UL category (for USA): NMTR https://www.ul.com
UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com
CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org
Разрешение CCC: Сертификация не требуется
| Подробности IEC | |
| Стандарты | |
|
IEC 61439-1:2020 IEC 60999-1:1999 IEC 60999-2:2003 |
| Электрические данные IEC | |
| Номинальный ток (IEC): | 250 A |
| номинальное напряжение (IEC) AC: | 690 В |
| номинальное импульсное напряжение U imp : | 6 kV |
| номинальный выдерживаемый пиковый ток I pk макс.: | 56.3 кА |
| rated short-time withstand current Icw (0.1 s) max.: | 22 кА |
power dissipation of the article:
The power dissipation at a typical load of 80 % results to 3,8 Вт.
(The power dissipation at full load would be 6,0 Вт.)
| Дополнительные данные IEC | |
|
Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия. |
| макс. напряжение IEC AC: | 1000 В |
| макс. напряжение IEC DC: | 1500 В |
| токовая нагрузка (IEC) макс.: | 440 A |
| Подробности UL | |
| Стандарты | |
| UL 508 |
| for UL feeder circuits >250V | |
| suitable for field-installed conductors |
| Электрические данные UL | |
| номинальный ток (UL): | 250 A |
| номинальное напряжение (UL) AC: | 600 В |
| номинальная частота (UL): | 50 / 60 Hz |
| for wires UL: | Cu 75°C |
| SCCR unprotected max.: | 10 кА |
| 3 cycles (without OPD) @ 600 V AC | |
| SCCR protected max.: | 100 кА |
| SCCR: |
100 kA with JDDZ fuse Class J 500 A / 600 V AC
35 kA with any DIVQ/7 circuit breaker 600 A / 600 V AC 50 kA with any DIVQ/7 circuit breaker 600 A / 480 V AC 65 kA with any DIVQ/7 circuit breaker 400 A / 480 V AC 100 kA with JDDZ fuse Class J 600 A / 480 V AC |
| Механические данные | |
| Ш x В x Г: | 81 x 200 x 84 |
| Вес: | 53,5 kg/100 |
| Полюсность: | 3-пол. |
| для шин: | 12, 15, 20, 25, 30 x 5, 10 и профильные шины |
| Особенности клеммной техники | |
| cage clamp connection | |
| wire stripping: | 25 мм |
| min. cross-section: | 10 мм² |
| max. cross-section: | 150 мм² |
| re: | 10 - 10 mm² |
| rm: | 16 - 150 mm² |
| f: | 16 - 120 mm² |
| f + AE: | 10 - 120 mm² |
| (f + AE may not fit with max. cross-section) | |
| Клеммное окно: | 15 x 15 |
| Md min.: | 12,0 Nm |
| Md max.: | 12,5 Nm |
| Not suitable for aluminium cables ! | |
| min. cross-section UL: | AWG 6 |
| max. cross-section UL: | MCM 250 |
| крутящий момент (UL): | 106 lb-in |
| for wires UL: | Cu 75°C |
| Not suitable for aluminium cables ! | |
| The insulation performance of the article depends on the installation conditions. | |
| for UL feeder circuits >250V | |
| considering the permitted temperature rise at the concrete installation conditions a capacity of 400 A is accepted by UL |
