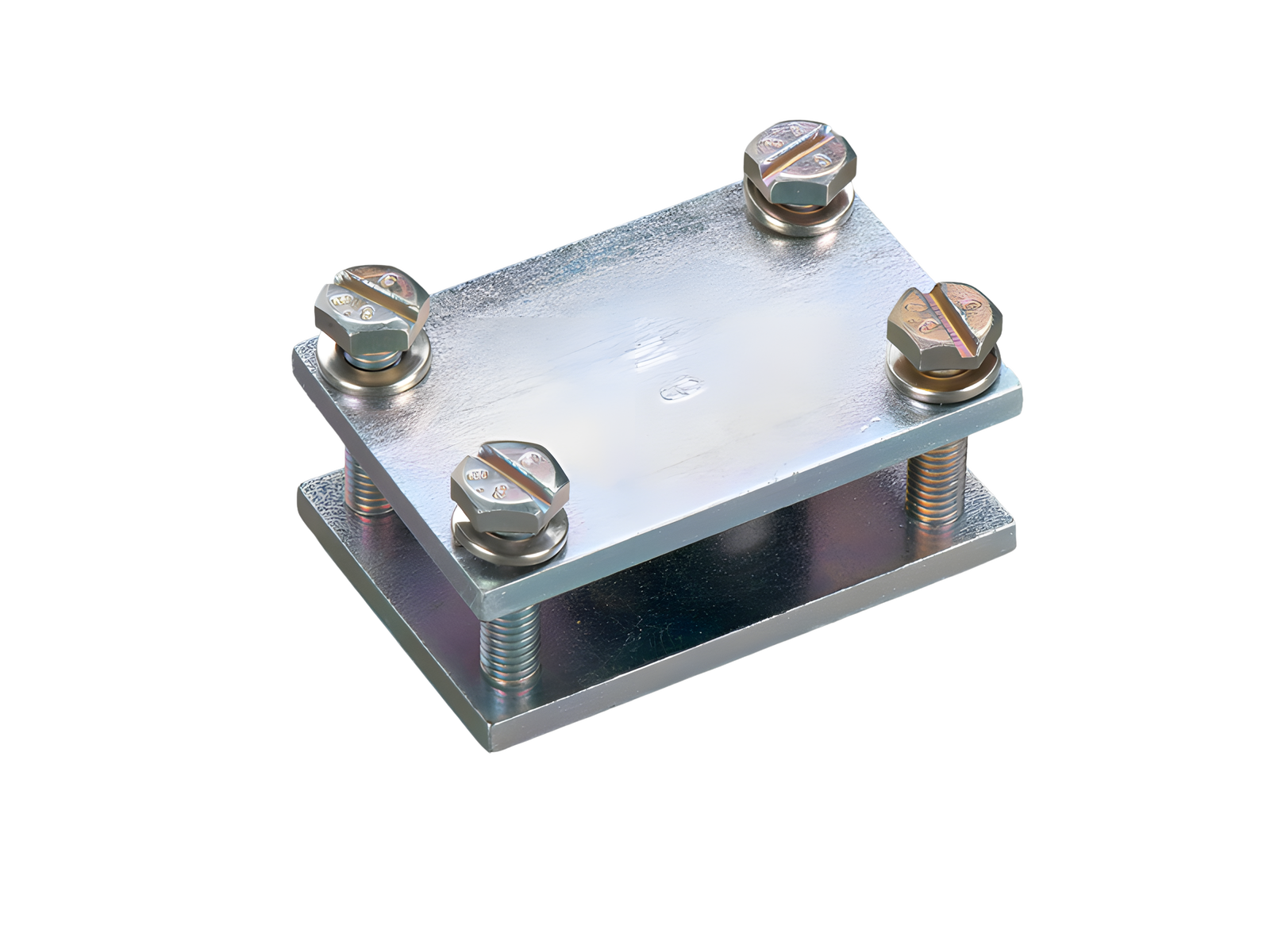

Плоская клемма (01206)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 01206000

Плоская клемма

Соединение медных шин шириной 40 мм с гибкими шириной 20 мм

Система

60Classic

Группа продуктов	07
Подгруппа	34

Кол-во	10
EAN	4021267012069

ECLASS 6.1	27400606
ECLASS 7.1	27400606
ETIM 4.0	EC000713
ETIM 5.0	EC000713

Сертификация

Стандарты

IEC 61439-1:2020

Разрешение CCC: Сертификация не требуется

Технические данные

Подробности IEC
Стандарты
IEC 61439-1:2020

Электрические данные

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,0 Вт.

(The power dissipation at full load would be 0,0 Вт.)

Механические данные
Ш x В x Г:	60 x 40 x 30
Вес:	17,8 kg/100

Особенности клеммной техники
Клеммное окно:	40 x 20

Application notes

Справочная информация	for connection of flat busbars with solid or laminated flat conductors

Ссылки

Article master data, overviews and prices

Текущие наценки на цветные металлы

3D and 2D data in a wide range of formats

Загрузки

| Основная техническая информация

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Размерный эскиз

| декларация соответствия ЕС

| Описание продукта (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)
