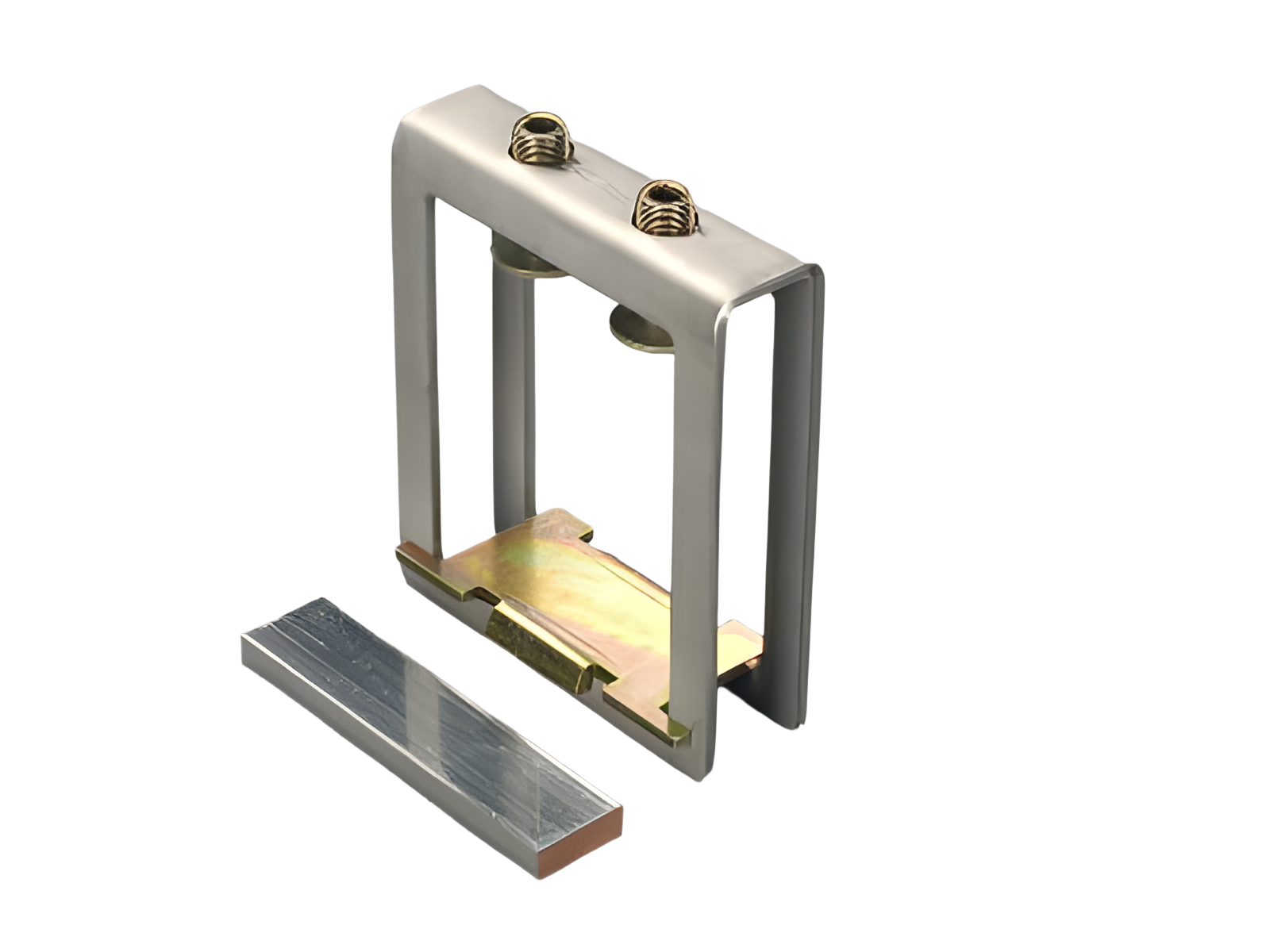

На фотографии может быть изображена аналогичная статья.
Арт.: 01186000
CRITO®
Профильная клемма
1200 - 3600 mm²
Клеммное окно 101 x 23-45
для шин Тройная Т-образная профильная шина
Система
60Classic, centre feed unit
Преимущества продукта
also rigid copper busbars can be connected if they are installed without mechnical tension
| Группа продуктов | 07 |
| Подгруппа | 30 |
| Кол-во | 3 |
| EAN | 4021267011864 |
| ECLASS 6.1 | 27141146 |
| ECLASS 7.1 | 27141146 |
| ETIM 4.0 | EC000001 |
| ETIM 5.0 | EC000001 |
Стандарты
IEC 61439-1:2020
UL 508
Сертификация
CSA , UL
номер типа: HH101.2
UL file: E123577, UL category (for USA): NMTR2 https://www.ul.com
UL file: E123577, UL category (for Canada): NMTR8 https://www.ul.com
CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org
Разрешение CCC: Сертификация не требуется
| Подробности IEC | |
| Стандарты | |
| IEC 61439-1:2020 |
| Электрические данные IEC | |
| Номинальный ток (IEC): | 2500 A |
| номинальное напряжение (IEC) AC: | 800 В |
| номинальный выдерживаемый пиковый ток I pk макс.: | 107 кА |
| номинальный кратковременный выдерживаемый ток I cw (1,0 с) макс.: | 51.1 кА |
| Дополнительные данные IEC | |
|
Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия. |
| макс. напряжение IEC AC: | 1000 В |
| макс. напряжение IEC DC: | 1500 В |
| Допустимая нагрузка по току при центральном вводе питания: | 3 200 A |
| Подробности UL | |
| Стандарты | |
| UL 508 |
| Электрические данные UL | |
| номинальный ток (UL): | 1800 A |
| номинальное напряжение (UL) AC: | 600 В |
| номинальная частота (UL): | 50 / 60 Hz |
| SCCR: | 25 кА |
| Механические данные | |
| Ш x В x Г: | 132 x 45 x 154 |
| Вес: | 172,7 kg/100 |
| для шин: | Тройная Т-образная профильная шина |
In order to comply with the required air section as per UL508a, a suitable shrouding must be used.
| Особенности клеммной техники | |
| min. cross-section: | 1 600 мм² |
| max. cross-section: | 3 600 мм² |
| Клеммное окно: | 101 x 23 - 45 |
| Not suitable for aluminium cables ! | |
|
terminal space 101 x 23-45 |
|
| Not suitable for aluminium cables ! | |
| The insulation performance of the article depends on the installation conditions. | |
|
Справочная информация |
3 terminals are needed for a 3-pole connection. Insert separators when connecting laminated copper busbars in parallel. |
