Закладной винт для ТСС-профиля (01379)

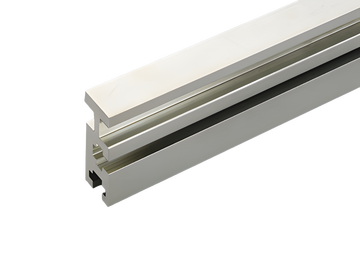

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 01379 000

Закладной винт для ТСС-профиля

M10 x 45

Для последующего монтажа, с гайкой и пружинной шайбой

для шин TCC section

Система

centre feed unit

Группа продуктов	07
Подгруппа	29

Кол-во	12
EAN	4021267013790

ECLASS 6.1	27371392
ECLASS 7.1	27371392
ETIM 4.0	EC002498
ETIM 5.0	EC002498

Сертификация

Стандарты

IEC 61439-1:2020

Разрешение CCC: Сертификация не требуется

Технические данные

Подробности IEC
Стандарты
IEC 61439-1:2020

Механические данные
Вес:	5,1 kg/100
для шин:	TCC section

Особенности клеммной техники
screw connection
M10
Not suitable for aluminium cables !
Клеммное окно:	M10 x 45

Application notes

Not suitable for aluminium cables !
Tightening torque 30 Nm

Ссылки

Article master data, overviews and prices

Текущие наценки на цветные металлы

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Загрузки

| Основная техническая информация

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Размерный эскиз

| декларация соответствия ЕС

| Описание продукта (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Использование

01610 000
Профильная шина TCC 1600 мм²
material: copper Cu-ETP (No. CW004A) acc. to EN 13601 (99.9% copper), strength class R300 (300 N/mm²)
Длина 2,40 m, луженая
