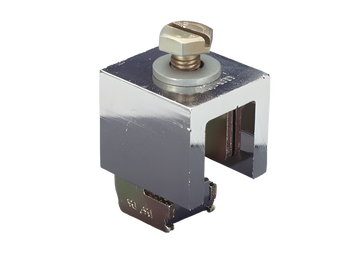

Клемма-защелка, для кабельных наконечников (01047)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 01047000

Клемма-защелка, для кабельных наконечников

M10

для шин 12, 15, 20, 25, 30 x 10 и профильные шины

Система

60Classic, centre feed unit, 100Energy

Группа продуктов	07
Подгруппа	28

Кол-во	6
EAN	4021267010478

ECLASS 6.1	27141146
ECLASS 7.1	27141146
ETIM 4.0	EC000001
ETIM 5.0	EC000001

Сертификация

Стандарты

IEC 61439-1:2020

Сертификация

DNV GL

номер типа: 520

Разрешение CCC: Сертификация не требуется

Технические данные

Подробности IEC
Стандарты
IEC 61439-1:2020

Электрические данные IEC
номинальное напряжение (IEC) AC:	690 В

номинальный выдерживаемый пиковый ток I _pk макс.:

59.7 кА

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,3 Вт.

(The power dissipation at full load would be 0,5 Вт.)

Дополнительные данные IEC
Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия.

макс. напряжение IEC AC:	1000 В
макс. напряжение IEC DC:	1500 В
токовая нагрузка (IEC) макс.:	630 A

Механические данные
Ш x В x Г:	38 x 42 x 47
Вес:	36,2 kg/100
для шин:	12, 15, 20, 25, 30 x 10 и профильные шины

Screw M10, 10mm available length

Особенности клеммной техники
screw connection
M10
Клеммное окно:	M10 x 10
Suitable for aluminium cables. When using aluminium cables, observe the maintenance instructions.

Application notes

Suitable for aluminium cables. When using aluminium cables, observe the maintenance instructions.
The insulation performance of the article depends on the installation conditions.
