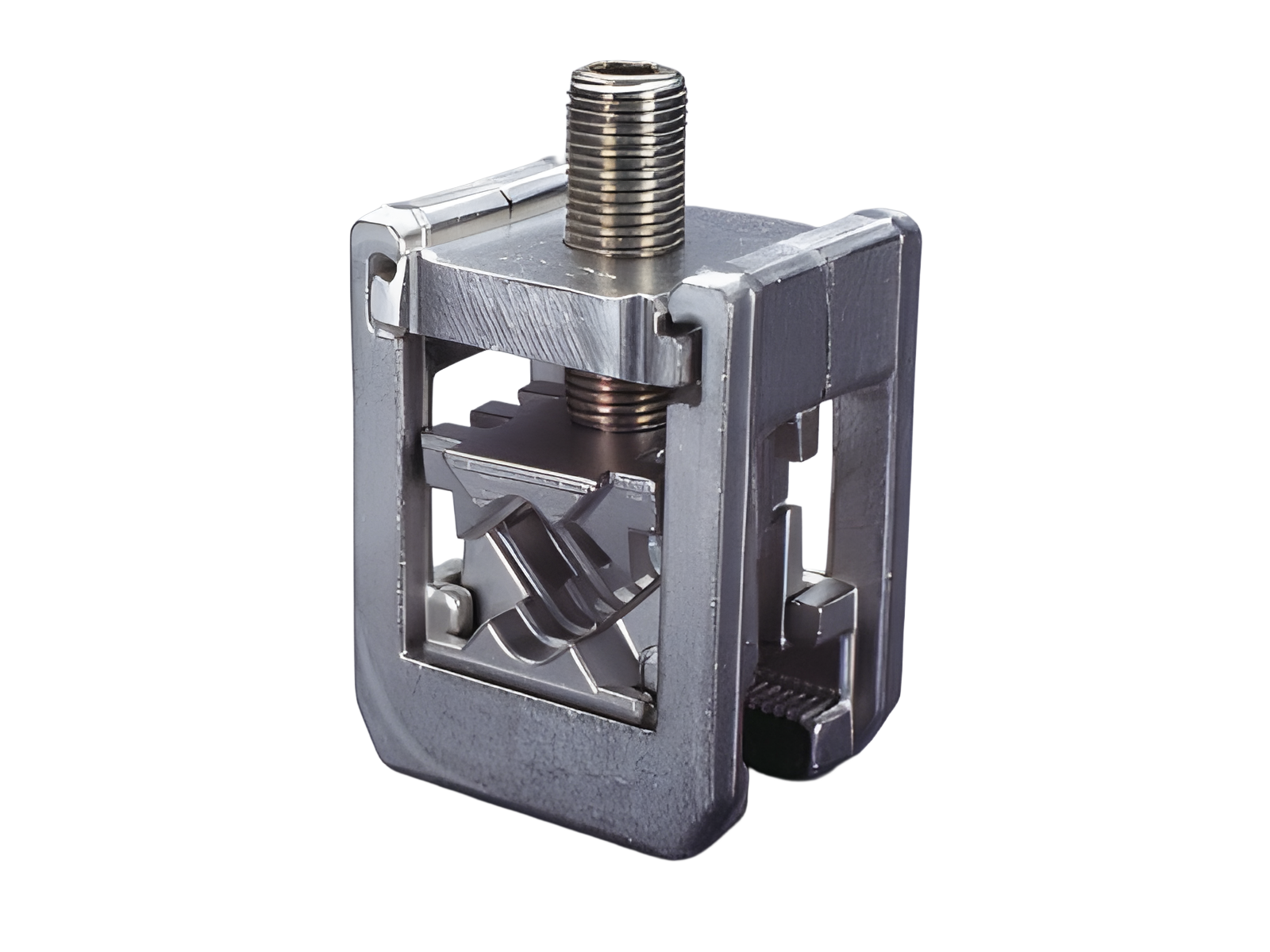

Клемма для круглых и секторных проводников (01094)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 01094000

CRITO^®

Клемма для круглых и секторных проводников

95 - 300 mm²

для шин 30 x 10 и профильные шины

Система

60Classic, centre feed unit, 100Energy

Преимущества продукта

Indication of nominal cross-section and tightening torque marked on the terminal.
Terminal can be subsequently fitted onto and removed from mounted busbar.

Группа продуктов	07
Подгруппа	25

Кол-во	3
EAN	4021267010942

ECLASS 6.1	27141146
ECLASS 7.1	27141146
ETIM 4.0	EC000001
ETIM 5.0	EC000001

Сертификация

Стандарты

IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003

Сертификация

DNV GL

Разрешение CCC: Сертификация не требуется

Технические данные

Подробности IEC
Стандарты
IEC 61439-1:2020 IEC 60999-1:1999 IEC 60999-2:2003

Электрические данные IEC
Номинальный ток (IEC):	630 A
номинальное напряжение (IEC) AC:	690 В

номинальный выдерживаемый пиковый ток I _pk макс.:	81.4 кА
номинальный кратковременный выдерживаемый ток I _cw (1,0 с) макс.:	26.1 кА

Дополнительные данные IEC
Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия.

макс. напряжение IEC AC:	1000 В
макс. напряжение IEC DC:	1500 В
токовая нагрузка (IEC) макс.:	630 A

Механические данные
Ш x В x Г:	48 x 60 x 100
Вес:	85,7 kg/100
для шин:	30 x 10 и профильные шины

Tightening torque 40Nm

Особенности клеммной техники
min. cross-section:	95 мм²
max. cross-section:	300 мм²
Клеммное окно:	41 x 25
Not suitable for aluminium cables !

Application notes

Not suitable for aluminium cables !
The insulation performance of the article depends on the installation conditions.
Справочная информация	Conductors of the following quality: Solid and stranded round and sectored conductors 95 - 300mm².
