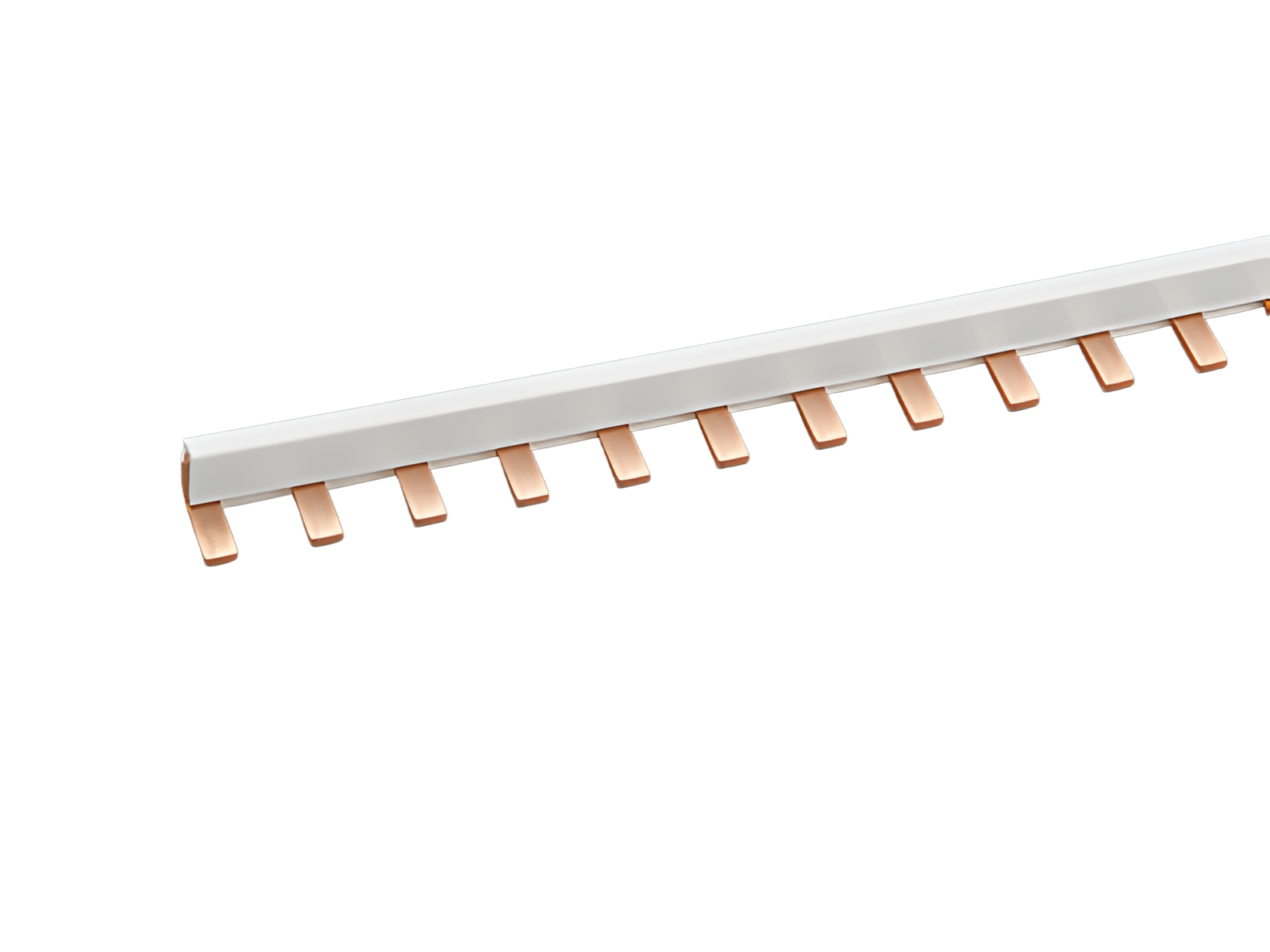

На фотографии может быть изображена аналогичная статья.
Арт.: 31548000
Гребенчатая шина, 1-полюсная, мостиком, шаг 18 мм
100 A, длина 1 м
25 mm²
| Группа продуктов | 06 |
| Подгруппа | 95 |
| Кол-во | 10 |
| EAN | 4021267315481 |
| страница каталога | 2020 : 6.8, 6.9 |
| ECLASS 6.1 | 27371306 |
| ECLASS 7.1 | 27371306 |
| ETIM 4.0 | EC000215 |
| ETIM 5.0 | EC000215 |
Стандарты
IEC 61439-1:2011
UL 508
Сертификация
UL , EAC
for UL feeder circuits >250V
номер типа: CTB25-118
Тип EAC: CO
UL file: E123577, UL category (for USA): NMTR https://www.ul.com
UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com
Разрешение CCC: Сертификация не требуется
| Подробности IEC | |
| Стандарты | |
| IEC 61439-1:2011 |
| Электрические данные IEC | |
| Номинальный ток (IEC): | 100 A |
| номинальное напряжение (IEC) AC: | 690 В |
| номинальное напряжение (IEC) DC: | 1000 В |
| номинальное импульсное напряжение U imp : | 4 kV |
| The insulation performance of the article depends on the installation conditions. | |
power dissipation of the article:
The power dissipation at a typical load of 80 % results to 1,8 Вт.
(The power dissipation at full load would be 2,8 Вт.)
| Дополнительные данные IEC | |
|
Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия. |
| Допустимая нагрузка по току при центральном вводе питания: | 200 A |
| UL / CSA : 480V AC, with AES CC or AES 10x38 also 600V AC 100A for side feed 200A for centre feed SCCR = 10kA SCCR = 100kA for Class J 200A fuse |
| Подробности UL | |
| Стандарты | |
| UL 508 |
| for UL feeder circuits >250V |
| Электрические данные UL | |
| номинальный ток (UL): | 100 A |
| номинальное напряжение (UL) AC: | 600 В |
| номинальная частота (UL): | 50 / 60 Hz |
| номинальное напряжение (UL) DC: | 600 В |
| SCCR unprotected max.: | 10 кА |
| 3 cycles (without OPD) @ 600 V AC |
| SCCR: | 100 kA with fuse Class J 200 A |
| Механические данные | |
| Ш x В x Г: | 997 x 5 x 15 |
| Вес: | 47,5 kg/100 |
| Сечение: | 25 мм² |
Справочная информация

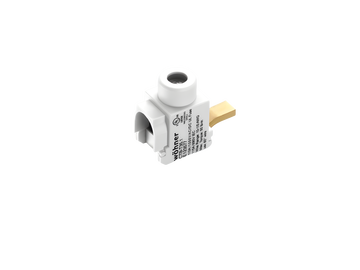

terminal 31 039 is to be used to feed power
