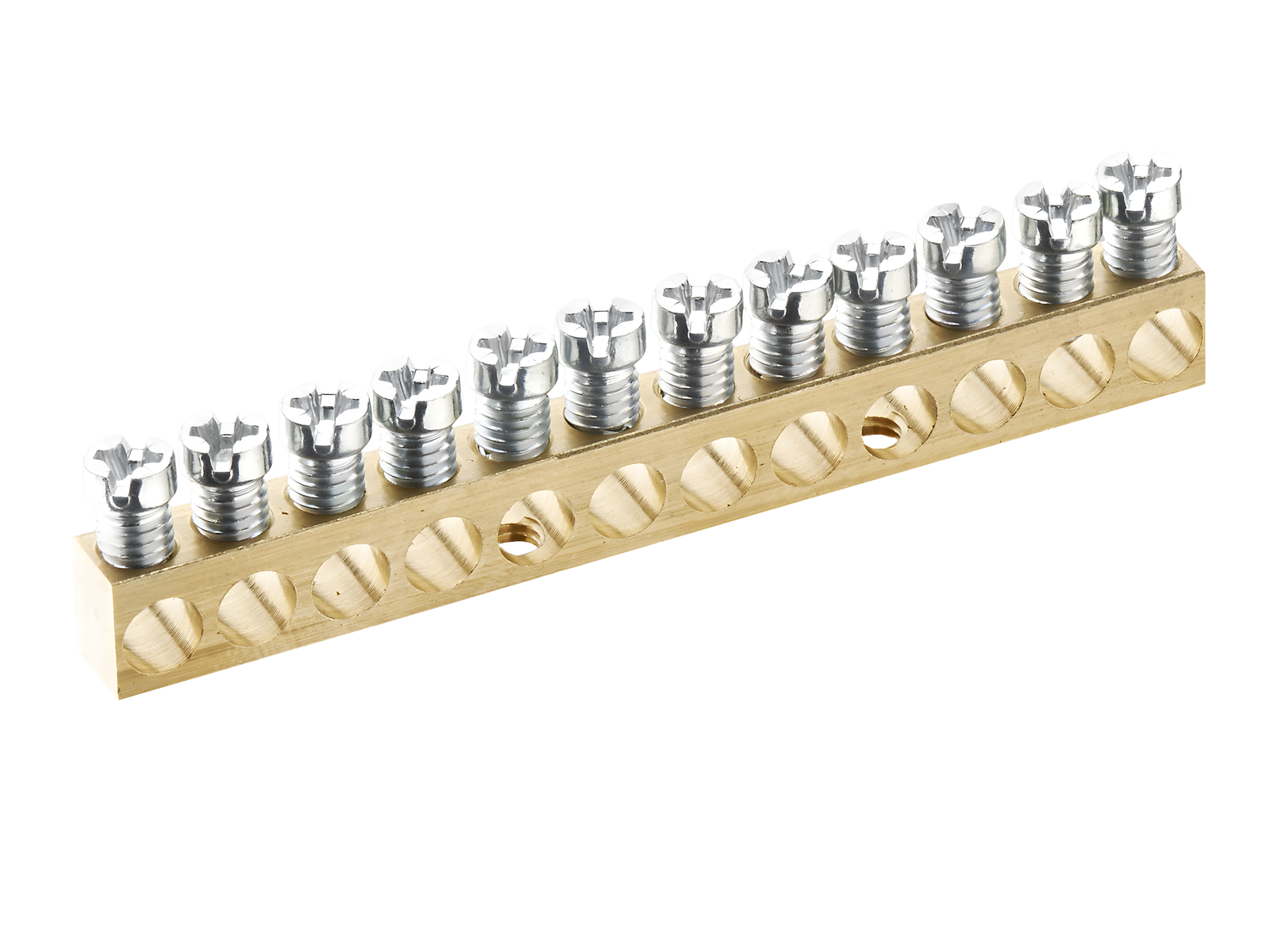

Шина Земля/Нейтраль 63 А (01127)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 01127000

Шина Земля/Нейтраль 63 А

12 полюсов

С защитой от самораскручивания

Группа продуктов	06
Подгруппа	33

Кол-во	100
EAN	4021267011277

ECLASS 6.1	27141139
ECLASS 7.1	27141139
ETIM 4.0	EC000485
ETIM 5.0	EC000485

Сертификация

Стандарты

IEC 60664-1:2007

Разрешение CCC: Сертификация не требуется

Технические данные

Подробности IEC
Стандарты
IEC 60664-1:2007

Электрические данные IEC
Номинальный ток (IEC):	63 A

Механические данные
Ш x В x Г:	78 x 9 x 6.5
Вес:	3,2 kg/100

Особенности клеммной техники
max. cross-section:	10 мм²

1,5 - 10 mm² feindrähtig mit Aderendhülse 1,5 - 16 mm² rund eindrähtig oder mehrdrähtig

Application notes

Справочная информация	max. Drehmoment = 2Nm

Ссылки

Article master data, overviews and prices

Текущие наценки на цветные металлы

3D and 2D data in a wide range of formats

Загрузки

| Основная техническая информация

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Размерный эскиз

| декларация соответствия ЕС

| Описание продукта (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Принадлежности

01114000
CRITO^®
Соединительная клемма для шины Земля/Нейтраль
35 mm²
Подходит для шин Земля и Нейтраль 01126 - 01130
More

01119000
Держатель клеммника для шины Земля / Нейтраль
Для крепления винтом
More

01120000
Держатель клеммника для шины Земля / Нейтраль
Для крепления винтом
More

01121000
Держатель клеммника для шины Земля / Нейтраль
Для монтажа на рейку ТН35
More

08825000
Монтаж на рейку
Для установки на рейку 35 х 7,5
Для шин Земля/Нейтраль 01126 - 01129 и 01926 - 01932
More
