Защитный поддон UL (01518)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 01518000

Защитный поддон UL

240 x 1100

Система

60Classic

Группа продуктов	06
Подгруппа	27

Кол-во	2
EAN	4021267015183

ECLASS 6.1	27370390
ECLASS 7.1	27142190
ETIM 4.0	EC002498
ETIM 5.0	EC002498

Сертификация

Стандарты

IEC 61439-1:2020

UL 508

Сертификация

CSA , UL , DNV GL

for UL feeder circuits >250V

номер типа: B620-L

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org

Разрешение CCC: Сертификация не требуется

Технические данные

Подробности IEC
Стандарты
IEC 61439-1:2020

Подробности UL
Стандарты
UL 508

for UL feeder circuits >250V

Механические данные
Ш x В x Г:	1100 x 240 x 4
Вес:	73,7 kg/100

Application notes


short-circuit withstandability:	not applicable, since the product does not contain or carry any live parts or is not stressed in the case of a short-circuit

for UL feeder circuits >250V

Ссылки

Article master data, overviews and prices

Текущие наценки на цветные металлы

3D and 2D data in a wide range of formats

Загрузки

| Основная техническая информация

| инструкциa по сборке

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

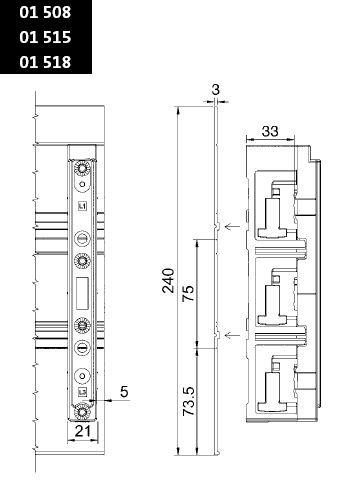

| Размерный эскиз
