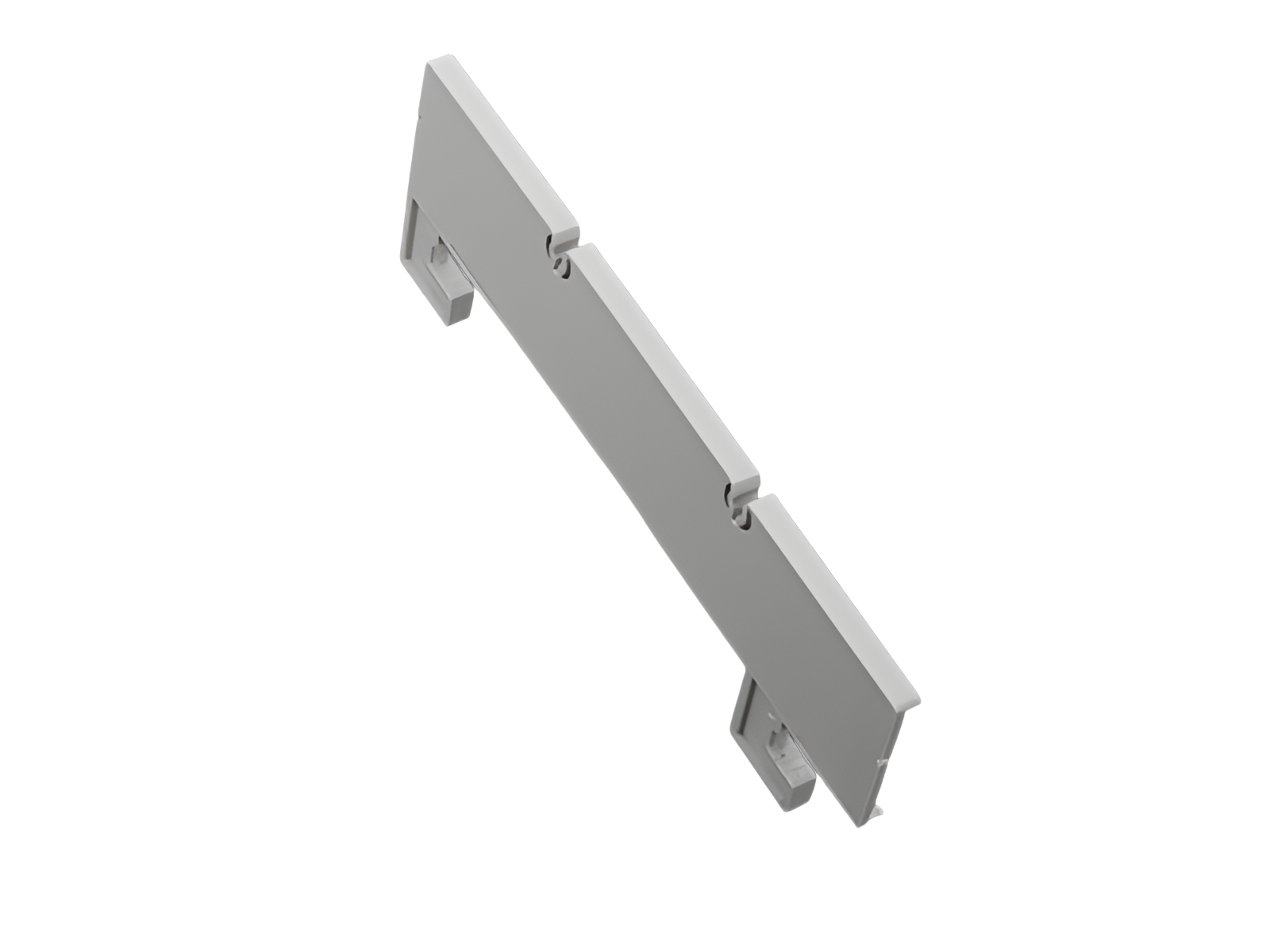

Описание

Арт.: 01317000

Опора для крышки шинной системы

для 01314

для шин 12 x 5, 10

Система

30Compact 3P, 30Compact 5P

Группа продуктов	06
Подгруппа	27

Кол-во	10
EAN	4021267013172

ECLASS 6.1	27370390
ECLASS 7.1	27142190
ETIM 4.0	EC002498
ETIM 5.0	EC002498

Сертификация

Стандарты

IEC 61439-1:2020

UL 508

Сертификация

for UL feeder circuits >250V

номер типа: C317-L

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

Разрешение CCC: Сертификация не требуется

Технические данные

Подробности IEC
Стандарты
IEC 61439-1:2020

Подробности UL
Стандарты
UL 508

for UL feeder circuits >250V

Механические данные
Ш x В x Г:	5 x 156 x 55
Вес:	1,8 kg/100
для шин:	12 x 5, 10

Application notes


short-circuit withstandability:	not applicable, since the product does not contain or carry any live parts or is not stressed in the case of a short-circuit

for UL feeder circuits >250V

Ссылки

Article master data, overviews and prices

Текущие наценки на цветные металлы

3D and 2D data in a wide range of formats

Загрузки

| Основная техническая информация

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Размерный эскиз

| декларация соответствия ЕС

| Описание продукта (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Принадлежности

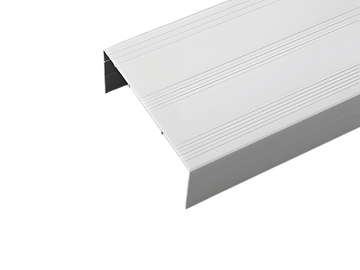

01314000
Защитный профиль, компактный
Длина 0,7 м
700 x 160
More

https://pim.woehner.de/RU/AT/1000044185
