Секционное крепление

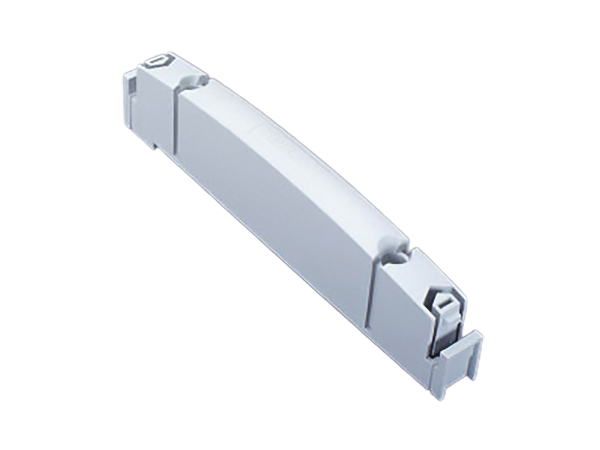

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 01017 000

Для отсека

Система

60Classic

Группа продуктов	06
Подгруппа	27

Кол-во	4
EAN	4021267010171

ECLASS 14.0	27142190
ETIM 5.0	EC002498
ETIM 8.0	EC002498
ETIM 10.0	EC002498

Сертификация

Стандарты

IEC 61439-1:2020

Тип EAC: CO-S

Разрешение CCC: Сертификация не требуется

Технические данные

Подробности IEC
Стандарты
IEC 61439-1:2020

Механические данные
Ш x В x Г:	20 x 217 x 48
Вес:	10,7 kg/100

Is screwed onto busbar supports 01 495 and 01 485.

Свойства материала
halogen-free:	Yes

Application notes

For fastening tray edge and shrouding sections.

not applicable, since the product does not contain or carry any live parts or is not stressed in the case of a short-circuit

Links (Prices, CAD data)

Article master data, overviews and prices

Текущие наценки на цветные металлы

3D and 2D data in a wide range of formats

CAD data WSCAD

Загрузки

| Основная техническая информация

| инструкциa по сборке

| CAD symbol 2D DXF

| Размерный эскиз

| декларация соответствия ЕС

| Описание продукта (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Принадлежности

covers

01019 000
Концевая крышка
3-полюсный
230 mm
More

01037 000
Боковой профиль
Узкий
17 x 36 x 1100
More

01038 000
Боковой профиль
Узкий
17 x 36 x 700
More

01048 000
Боковой профиль
Узкий
17 x 36 x 2400
More

01009 000
Перфорированный
230 x 1100
More

09015 000A
Перфорированный
Перфорированный
230 x 1100 x 34
More

09014 000A
Перфорированный
Перфорированный
230 x 700 x 34
More

01010 000
Перфорированный
230 x 700
More

01045 000
Перфорированный
230 x 2400
More

Использование

01495 000
Универсальный шинодержатель
3-полюсный, с внутренними отверстиями под крепежные винты
для шин: 12, 15, 20, 25, 30 x 5, 10
More
