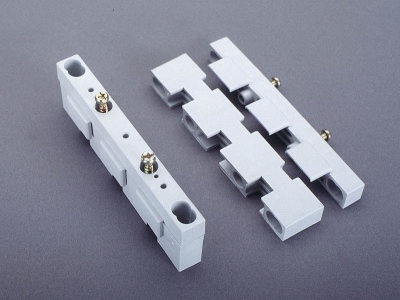

Шинодержатель (01774)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 01774 000

Шинодержатель

3-полюсный, с внутренними отверстиями под крепежные винты

для шин 12 x 5, 10

больше не доступный

Преимущества продукта

With internal screw holes
can also be used as centre support.

Группа продуктов	06
Подгруппа	15

Кол-во	10
EAN	4021267017743

ECLASS 6.1	27400607
ECLASS 7.1	27400607
ETIM 4.0	EC001166
ETIM 5.0	EC001166

Сертификация

Стандарты

IEC 61439-1:2020

UL 508

Сертификация

CSA , UL

номер типа: 497

UL file: E123577, UL category (for USA): NMTR2 https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR8 https://www.ul.com

CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org

Разрешение CCC: Сертификация не требуется

Технические данные

Подробности IEC
Стандарты
IEC 61439-1:2020

Электрические данные IEC
номинальное напряжение (IEC) AC:	690 В

номинальное напряжение изоляции U _i AC:	690 В
номинальное импульсное напряжение U _imp:	6 kV

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,0 Вт.

(The power dissipation at full load would be 0,0 Вт.)

Short-circuit withstand rating:
surge current strength > 34kA at busbar support separation of 400mm
surge current strength > 45kA at busbar support separation of 200mm
further values in the short-circuit withstand rating diagram

Подробности UL
Стандарты
UL 508

Электрические данные UL
номинальное напряжение (UL) AC:	600 В
номинальная частота (UL):	50 / 60 Hz

Механические данные
Ш x В x Г:	15 x 140 x 41
Вес:	9,3 kg/100
Полюсность:	3-пол.
для шин:	12 x 5, 10

Tightening torque of the screws: 4 Nm

Ссылки

Article master data, overviews and prices

Текущие наценки на цветные металлы

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Загрузки

| Основная техническая информация

| CAD model 3D STP

| CAD symbol 2D DXF

| Размерный эскиз

| декларация соответствия ЕС

| Описание продукта (PDF)

| Product data for design verfication according to IEC / EN 61439-1
