Универсальный шинодержатель

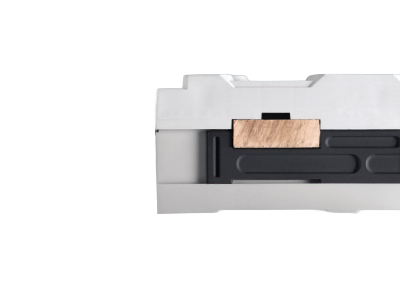

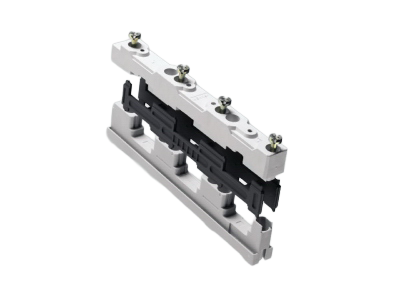

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 01495 000

Универсальный шинодержатель

3-полюсный, с внутренними отверстиями под крепежные винты

для шин 12, 15, 20, 25, 30 x 5, 10

Система

60Classic

Преимущества продукта

With internal screw holes
can also be used as centre support

Группа продуктов	06
Подгруппа	09

Кол-во	10
EAN	4021267014957

ECLASS 14.0	27400607
ETIM 5.0	EC001166
ETIM 8.0	EC001166
ETIM 10.0	EC001166

Сертификация

Стандарты

IEC 61439-1:2020

Сертификация

DNV GL

номер типа: S610

Тип EAC: SB

Разрешение CCC: Сертификация не требуется

Технические данные

Подробности IEC
Стандарты
IEC 61439-1:2020

Электрические данные IEC
номинальное напряжение (IEC) AC:	800 В

номинальная частота (IEC):

50 / 60 Hz

номинальное напряжение изоляции U _i AC:	1000 В
номинальное импульсное напряжение U _imp:	8 kV

номинальный выдерживаемый пиковый ток I _pk макс.:	73 кА
номинальный кратковременный выдерживаемый ток I _cw (1,0 с) макс.:	34.2 кА

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,0 Вт.

(The power dissipation at full load would be 0,0 Вт.)

Дополнительные данные IEC
Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия.

макс. напряжение IEC DC:

1500 В

min. permitted operation temperature

-40°C

short-circuit capacity IEC / EN :
Ipk max. = 73kA (busbar 30x10, 2 busbar supports in 250mm distance)
go to calculation for 3-pole system (IEC)

Механические данные
Ш x В x Г:	20 x 191 x 50
Вес:	12,7 kg/100
Полюсность:	3-пол.
для шин:	12, 15, 20, 25, 30 x 5, 10

Свойства материала
halogen-free:	Yes

Application notes

The insulation performance of the article depends on the installation conditions.
Torque for the screws of the busbar support Md = 4Nm The slide position (width and thickness) must always be adjusted to the busbar used.
