Шинодержатель 3 фазы + Нейтраль + Земля (01138)

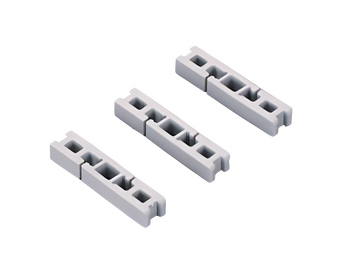

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 01138 000

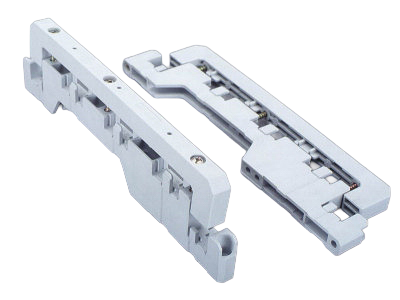

Шинодержатель 3 фазы + Нейтраль + Земля

for boxes AKi (Spelsberg) and VMS (ABB / GE)

для шин 3x (12, 20, 30 x 10) and 2x (12, 20, 25 x 5, 10)

Группа продуктов	06
Подгруппа	09

Кол-во	30
EAN	4021267011383

ECLASS 6.1	27400607
ECLASS 7.1	27400607
ETIM 4.0	EC001166
ETIM 5.0	EC001166

Сертификация

Стандарты

IEC 61439-1:2020

Разрешение CCC: Сертификация не требуется

Технические данные

Подробности IEC
Стандарты
IEC 61439-1:2020

Электрические данные IEC
номинальное напряжение (IEC) AC:	690 В

номинальная частота (IEC):

50 / 60 Hz

номинальное напряжение изоляции U _i AC:	800 В
номинальное импульсное напряжение U _imp:	6 kV

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,0 Вт.

(The power dissipation at full load would be 0,0 Вт.)

Дополнительные данные IEC
Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия.

short-circuit capacity :
Ipk = min. 35 kA (2 busbar supports in 250 mm distance)

Механические данные
Ш x В x Г:	14 x 264 x 67
Вес:	16,7 kg/100
Полюсность:	3-пол.
для шин:	3x (12, 20, 30 x 10) and 2x (12, 20, 25 x 5, 10)
