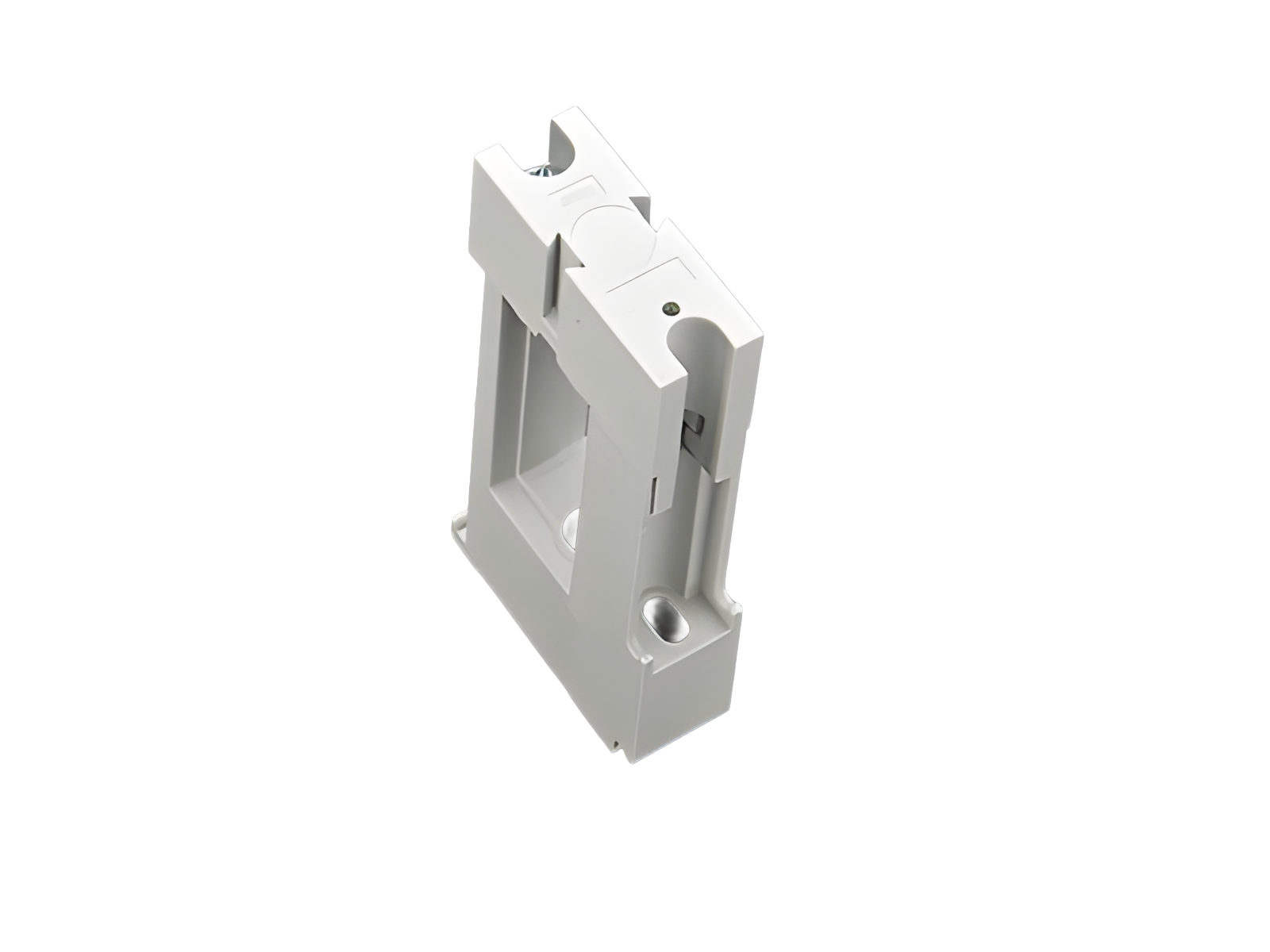

Шинодержатель (01132)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 01132000

Шинодержатель

1-полюсный, для присоединения к 01232 и отдельного использования

для шин Тройная Т-образная профильная шина

Система

60Classic

Преимущества продукта

Suitable as centre support, with internal screw holes.
Can be used for connection to 3-pole busbar support 01 232.

Группа продуктов 06
Подгруппа 03
Кол-во 4
EAN 4021267011321
ECLASS 6.1 27400607
ECLASS 7.1 27400607
ETIM 4.0 EC001166
ETIM 5.0 EC001166

Сертификация

Стандарты

IEC 61439-1:2020

UL 508

Сертификация

UL , DNV GL

for UL feeder circuits >250V

номер типа: S645-L

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

Разрешение CCC: Сертификация не требуется

Технические данные

Подробности IEC
Стандарты
IEC 61439-1:2020
Электрические данные IEC
номинальное напряжение (IEC) AC: 800 В
номинальная частота (IEC): 50 / 60 Hz
номинальное напряжение изоляции U i AC: 1000 В
номинальное импульсное напряжение U imp : 8 kV

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,0 Вт.

(The power dissipation at full load would be 0,0 Вт.)

Дополнительные данные IEC

Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия.

макс. напряжение IEC DC: 1500 В
Kurzschlussfestigkeit IEC / EN :
Ipk = 47 kA (4 Schienenträger im Abstand von 500 mm)

Kurzschlussfestigkeit UL :
SCCR = 18 kA (2 Schienenträger im Abstand von 700 mm)
Подробности UL
Стандарты
UL 508
for UL feeder circuits >250V
Электрические данные UL
номинальное напряжение (UL) AC: 600 В
номинальная частота (UL): 50 / 60 Hz
Механические данные
Ш x В x Г: 26 x 73 x 141
Вес: 15,0 kg/100
Полюсность: 1-пол.
для шин: Тройная Т-образная профильная шина

Application notes

The insulation performance of the article depends on the installation conditions.
for UL feeder circuits >250V

Ссылки

Загрузки

Принадлежности

01373000
Концевая крышка
Для шинодержателя 01116 и 01132
