Шинный адаптер 200 A (32215)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 32215000

EQUES^®60Classic

Шинный адаптер 200 A

клеммы 6 - 70 мм² внизу

108 x 222

подсоединение снизу

для шин 12, 15, 20, 25, 30 x 5, 10 и профильные шины

Система

60Classic

Группа продуктов	05
Подгруппа	36

Кол-во	1
EAN	4021267322151

ECLASS 6.1	27370304
ECLASS 7.1	27370304
ETIM 4.0	EC001531
ETIM 5.0	EC001531

Сертификация

Стандарты

IEC 61439-1:2020

UL 508

Сертификация

CSA , UL , DNV GL

номер типа: 60200

UL file: E123577, UL category (for USA): NMTR2 https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR8 https://www.ul.com

CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org

Разрешение CCC: Сертификация не требуется

Технические данные

Подробности IEC
Стандарты
IEC 61439-1:2020

Электрические данные IEC
Номинальный ток (IEC):	200 A
номинальное напряжение (IEC) AC:	690 В

номинальное напряжение изоляции U _i AC:	800 В
номинальное импульсное напряжение U _imp:	6 kV

номинальный выдерживаемый пиковый ток I _pk макс.:

46.9 кА

Дополнительные данные IEC
Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия.

макс. напряжение IEC DC:

800 В

Подробности UL
Стандарты
UL 508

Электрические данные UL
номинальный ток (UL):	200 A
номинальное напряжение (UL) AC:	600 В
номинальная частота (UL):	50 / 60 Hz

SCCR unprotected max.:	10 кА
	3 cycles (without OPD) @ 600 V AC

Механические данные
Ш x В x Г:	108 x 222 x 39
Вес:	84,2 kg/100
Полюсность:	3-пол.
для шин:	12, 15, 20, 25, 30 x 5, 10 и профильные шины

Application notes

There must be a clearance of at least 10 mm above the article to remove it from the busbar system.

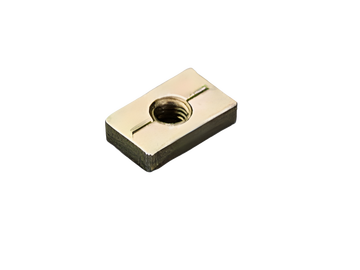

Справочная информация	Movable fastening rails with M4 slide nuts for safe mounting of the switching devices.
