Адаптер 100 А / 400 В (32226)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 32226000

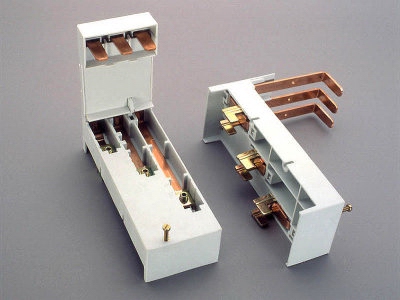

Адаптер 100 А / 400 В

70 x 182

для Siemens S3

больше не доступный; Поклонник: 32981

Система

60Classic

Группа продуктов	05
Подгруппа	28

Кол-во	2
EAN	4021267322267

ECLASS 6.1	27370304
ECLASS 7.1	27370304
ETIM 4.0	EC001531
ETIM 5.0	EC001531

Сертификация

Стандарты

IEC 61439-1:2020

UL 508

Сертификация

CSA , UL

номер типа: 4610.1

UL file: E123577, UL category (for USA): NMTR2 https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR8 https://www.ul.com

CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org

Разрешение CCC: Сертификация не требуется

Технические данные

Подробности IEC
Стандарты
IEC 61439-1:2020

Электрические данные IEC
Номинальный ток (IEC):	100 A
номинальное напряжение (IEC) AC:	400 В

номинальное напряжение изоляции U _i AC:	400 В
номинальное импульсное напряжение U _imp:	6 kV

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 3,1 Вт.

(The power dissipation at full load would be 4,9 Вт.)

Подробности UL
Стандарты
UL 508

Электрические данные UL
номинальный ток (UL):	100 A
номинальное напряжение (UL) AC:	400 В
номинальная частота (UL):	50 / 60 Hz

Механические данные
Ш x В x Г:	70 x 182 x 160
Вес:	53,4 kg/100
Полюсность:	3-пол.

Application notes

There must be a clearance of at least 12 mm above the article to remove it from the busbar system.

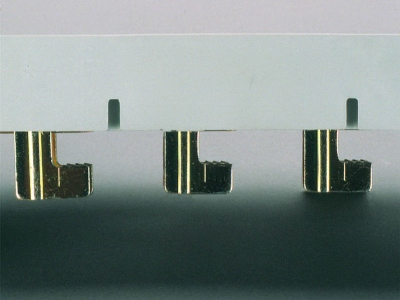

Справочная информация	Special adapter for Siemens S3 (3RV1x4...), ABB MS49x. For safe mechanical and electrical connection of the devices to the busbar.

Ссылки

Article master data, overviews and prices

Текущие наценки на цветные металлы

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Загрузки

| Основная техническая информация

| инструкциa по сборке

| CAD model 3D PDF

| CAD model 3D STP

| Data packet EPlan (*.edz)

| Размерный эскиз

| декларация соответствия ЕС

| Описание продукта (PDF)

| Product data for design verfication according to IEC / EN 61439-1
