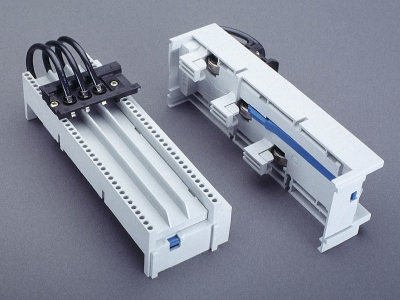

Адаптер 63 А, 1 DIN-рейка

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 32289 000

Адаптер 63 А, 1 DIN-рейка

63 x 182

больше не доступный

Группа продуктов	05
Подгруппа	09

Кол-во	4
EAN	4021267322892

Сертификация

Стандарты

IEC 61439-1:2020

UL 508

Сертификация

CSA , UL

номер типа: 4063

UL file: E123577, UL category (for USA): NMTR2 https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR8 https://www.ul.com

CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org

Разрешение CCC: Сертификация не требуется

Технические данные

Подробности IEC
Стандарты
IEC 61439-1:2020

Электрические данные IEC
Номинальный ток (IEC):	63 A
номинальное напряжение (IEC) AC:	690 В

номинальное напряжение изоляции U _i AC:	800 В
номинальное импульсное напряжение U _imp:	6 kV

Подробности UL
Стандарты
UL 508

Механические данные
Ш x В x Г:	63 x 182 x 50
Вес:	30,7 kg/100
Полюсность:	3-пол.

Application notes

For safe mechanical and electrical connection of all commercially available switchgear to the busbar system, with option to hold free leads, can be offset in the 5mm grid.

Links (Prices, CAD data)

Article master data, overviews and prices

Текущие наценки на цветные металлы

3D and 2D data in a wide range of formats

CAD data WSCAD

Загрузки

| Основная техническая информация

| инструкциa по сборке

| CAD symbol 2D DXF

| декларация соответствия ЕС

| Описание продукта (PDF)

| Product data for design verfication according to IEC / EN 61439-1
