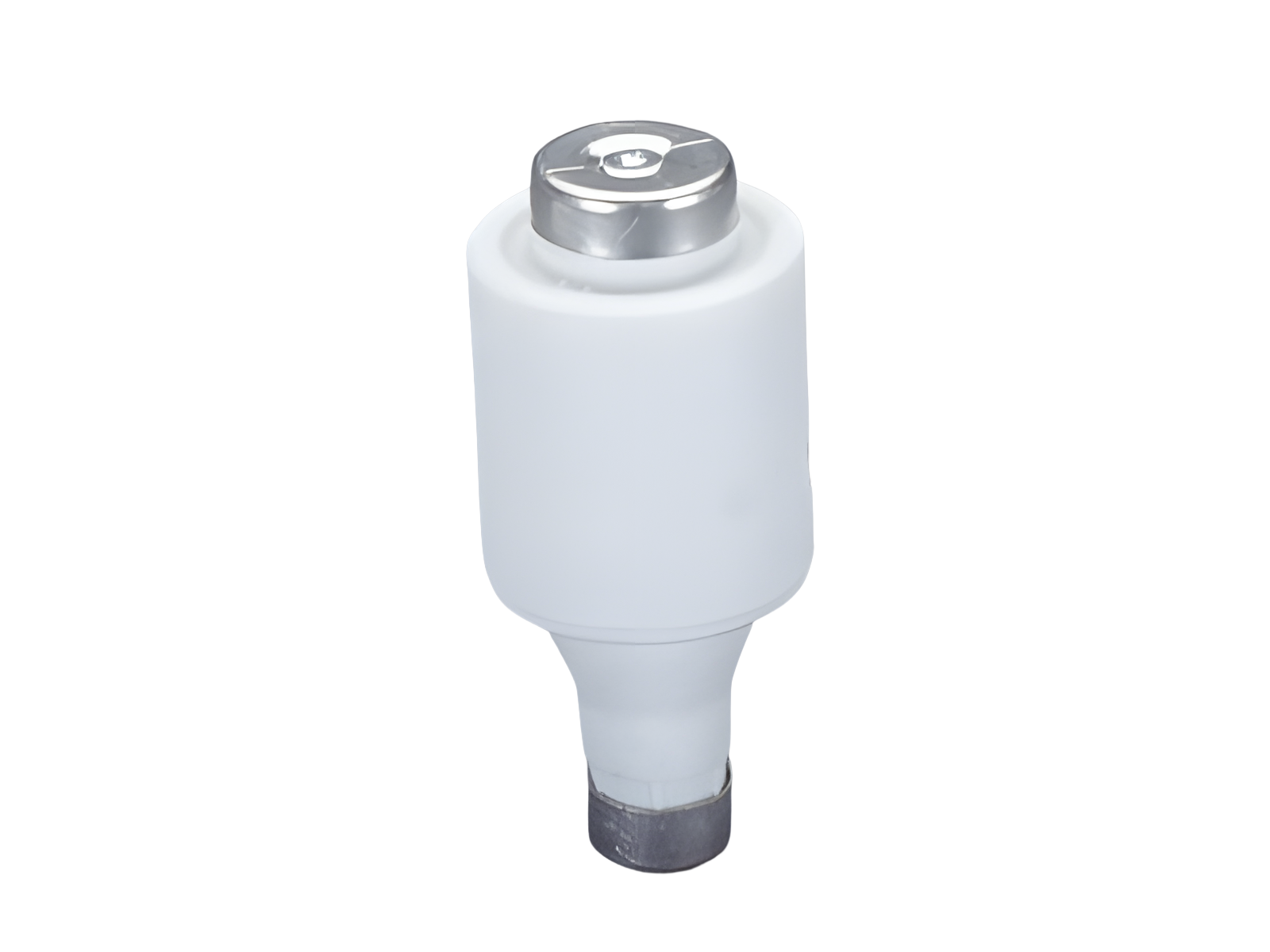

D-предохранитель 20 A (01675)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 01675000

D-предохранитель 20 A

500 V, gG

E 27

Группа продуктов	22
Подгруппа	02

Кол-во	5
EAN	4021267016753

ECLASS 6.1	27142004
ECLASS 7.1	27142004
ETIM 4.0	EC000099
ETIM 5.0	EC000099

Сертификация

Стандарты

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-3:2010 + A1:2013 + A2:2019

Технические данные

Типоразмер:

DII / E 27

Подробности IEC
Стандарты
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-3:2010 + A1:2013 + A2:2019

Электрические данные IEC
Номинальный ток (IEC):	20 A
номинальное напряжение (IEC) AC:	500 В

номинальное напряжение (IEC) DC:

500 В

рабочий класс

номинальная разрывная способность AC	50 кА
номинальная разрывная способность DC	8 кА

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 2,1 Вт.

(The power dissipation at full load would be 3,3 Вт.)

Механические данные
Вес:	3,1 kg/100

Ссылки

Article master data, overviews and prices

Текущие наценки на цветные металлы

3D and 2D data in a wide range of formats

Загрузки

| Основная техническая информация

| CAD model 3D STP

| Data packet EPlan (*.edz)

| Характерные кривые

| декларация соответствия ЕС

| Описание продукта (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)
