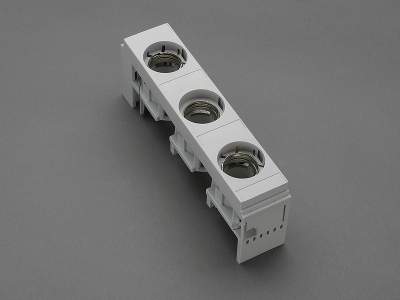

Держатель D-предохранителей, шинный монтаж, 42 мм (31952)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 31952 000

Держатель D-предохранителей, шинный монтаж, 42 мм

Для шины 10 мм, с защитой от прикосновения, резьбовые

E 27 / 3 полюса

для шин 12, 15, 20, 25, 30 x 10 и профильные шины

больше не доступный; Поклонник: 31950

Система

60Classic

Группа продуктов	01
Подгруппа	12

Кол-во	8
EAN	4021267319526

Сертификация

Стандарты

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-3:2010 + A1:2013 + A2:2019

Технические данные

допустимая мощность рассеивания плавкой вставки:	4,5 W
Типоразмер:	DII / E 27

Подробности IEC
Стандарты
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-3:2010 + A1:2013 + A2:2019

Электрические данные IEC
Номинальный ток (IEC):	25 A
номинальное напряжение (IEC) AC:	500 В

номинальное напряжение (IEC) DC:

500 В

номинальное импульсное напряжение U _imp:

4 kV

одобрено с плавкими вставками рабочего класса:	gG
устойчивость к короткому замыканию при защите предохранителями:	50 кА

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,8 Вт.

(The power dissipation at full load would be 1,2 Вт.)

Дополнительные данные IEC
Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия.

макс. напряжение IEC AC:	550 В
макс. напряжение IEC DC:	525 В

Contacting of the fuse links on the busbar via silvered copper plate
for fuse links and gauge rings as per DIN VDE 0636-3 IEC / HD 60269-3

Механические данные
Ш x В x Г:	42 x 200 x 43
Вес:	28,7 kg/100
Полюсность:	3-пол.
для шин:	12, 15, 20, 25, 30 x 10 и профильные шины

Type of fastening: Click mechanism protects against movement Contact pressure provided by screw cap Tightening torque of box terminals 3 Nm

Особенности клеммной техники
Not suitable for aluminium cables !

box terminal : 1,5 - 25 mm² flexible cables, directly or with wire-end ferrule, 1,5 - 10 mm² solid round cables Md 3,0 Nm (flexible cables of maximum cross-section may not fit when using wire-end ferrule)

Application notes

There must be a clearance of at least 10 mm above the article to remove it from the busbar system.
Not suitable for aluminium cables !

допустимая мощность рассеивания плавкой вставки:	4,5 W
