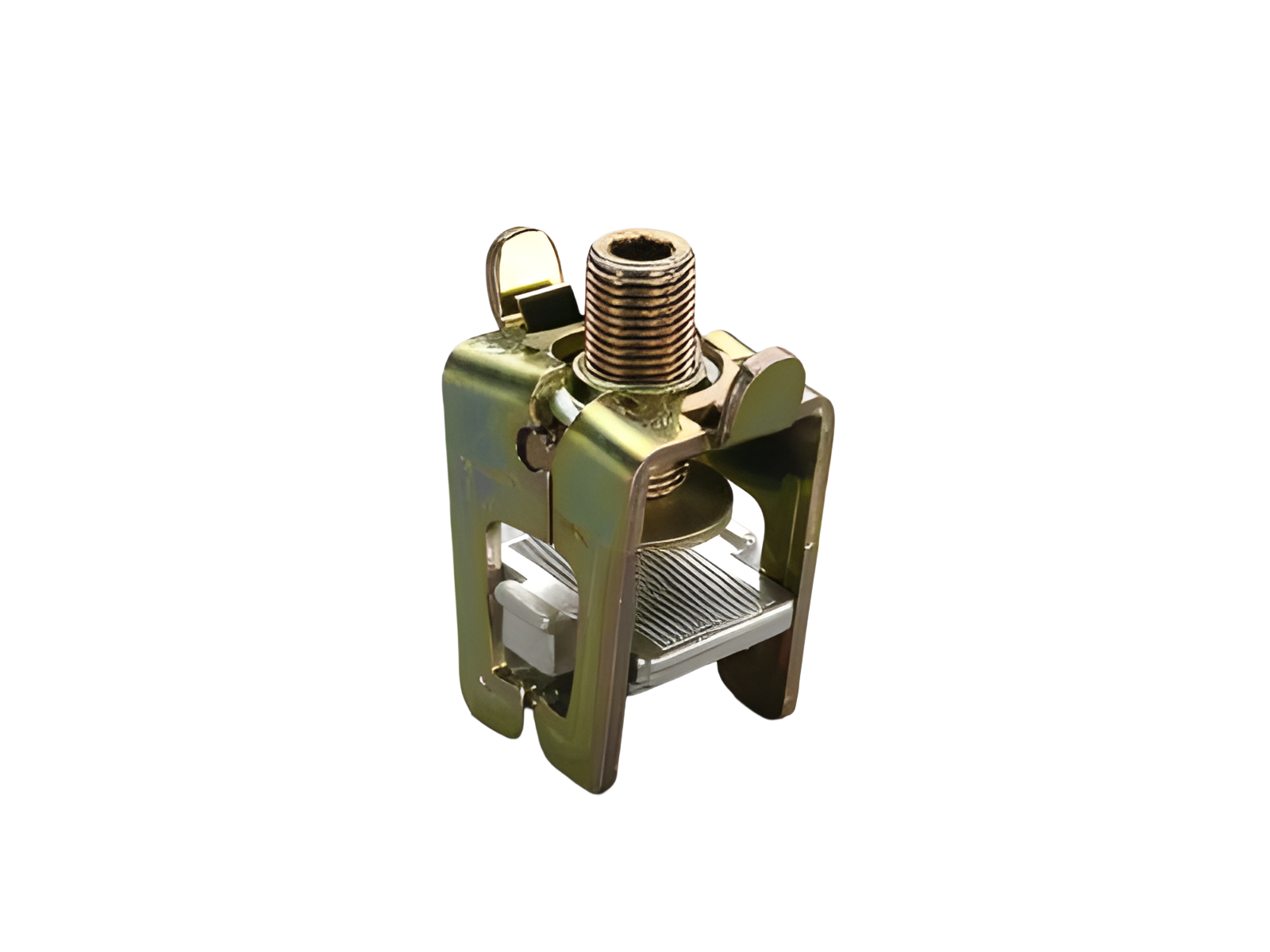

Цанговая клемма (01319)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 01319 000

CRITO^®

Цанговая клемма

lam. Cu. 20x3 ... 30x10

для шин 20, 25, 30 x 5, 10 и профильные шины

Система

60Classic, centre feed unit, 100Energy

Преимущества продукта

Terminal with captive clamping screws, conductor can be overlapped, indication of nominal cross-section and tightening torque noted on the terminal. Contact between conductor and busbar via contact block.

Группа продуктов	07
Подгруппа	20

Кол-во	6
EAN	4021267013196

ECLASS 6.1	27141146
ECLASS 7.1	27141146
ETIM 4.0	EC000001
ETIM 5.0	EC000001

Сертификация

Стандарты

IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003

UL 508

Сертификация

номер типа: 519

UL file: E123577, UL category (for USA): NMTR2 https://www.ul.com

Разрешение CCC: Сертификация не требуется

Технические данные

Подробности IEC
Стандарты
IEC 61439-1:2020 IEC 60999-1:1999 IEC 60999-2:2003

Электрические данные IEC
Номинальный ток (IEC):	500 A
номинальное напряжение (IEC) AC:	690 В

Дополнительные данные IEC
Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия.

макс. напряжение IEC AC:	1000 В
макс. напряжение IEC DC:	1500 В
Допустимая нагрузка по току при центральном вводе питания:	750 A
токовая нагрузка (IEC) макс.:	750 A

Подробности UL
Стандарты
UL 508

Электрические данные UL
номинальный ток (UL):	800 A
номинальное напряжение (UL) AC:	600 В
номинальная частота (UL):	50 / 60 Hz

SCCR:

25 кА

Механические данные
Ш x В x Г:	38 x 51 x 70
Вес:	30,3 kg/100
для шин:	20, 25, 30 x 5, 10 и профильные шины

Особенности клеммной техники
screw clamp connection
screw drive:	S8
min. cross-section:	60 мм²
max. cross-section:	240 мм²
Md min.:	24,0 Nm
Md max.:	36,0 Nm
Not suitable for aluminium cables !
Клеммное окно:	30 x 20
lam. Cu width:	20 - 24 mm
lam. Cu thickness:	3 - 10 mm
number of lam. Cu:	1
