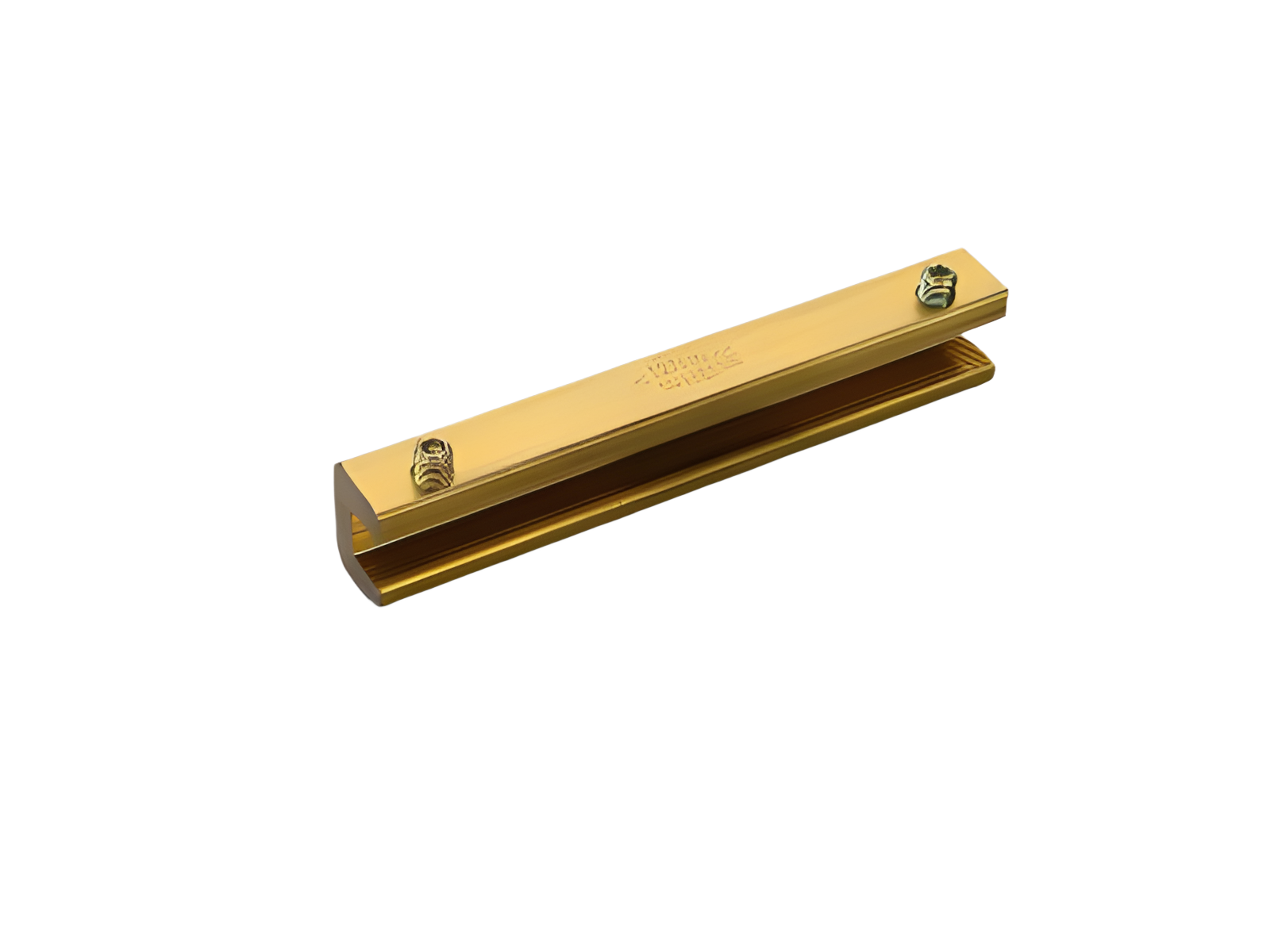

Клемма для соединения шин 520 A

На фотографии может быть изображена аналогичная статья.

Арт.: 01193 000

150 mm

для шин 12, 15, 20 x 5, 10

Система

60Classic, 30Compact 3P

Группа продуктов	07
Подгруппа	33

Кол-во	3
EAN	4021267011932

Стандарты

IEC 61439-1:2020

UL 508

Сертификация

UL , DNV GL

for UL feeder circuits >250V

номер типа: LV12-L

Тип EAC: TE-C

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

Разрешение CCC: Сертификация не требуется

Электрические данные IEC
номинальное напряжение (IEC) AC:	690 В

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 6,9 Вт.

(The power dissipation at full load would be 10,8 Вт.)

Дополнительные данные IEC
Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия.

макс. напряжение IEC AC:	1000 В
макс. напряжение IEC DC:	1500 В
current capacity (IEC) max. of the terminal:	520 A

for UL feeder circuits >250V

Электрические данные UL
номинальный ток (UL):	300 A
номинальное напряжение (UL) AC:	600 В

SCCR protected max.:

65 кА

SCCR:

18 кА

допустимая замена шин:	1
допустимое расстояние между шинами:	100 - 110 mm

Особенности клеммной техники
screw clamp connection
M8
Md min.:	9,6 Nm
Md max.:	14,4 Nm

Свойства материала
halogen-free:	Yes

The insulation performance of the article depends on the installation conditions.
!!! Max. permitted busbar offset 1mm !!! 3 units are needed for a 3-pole connection.



for UL feeder circuits >250V
