Клемма для соединения шин 1600 A (01145)

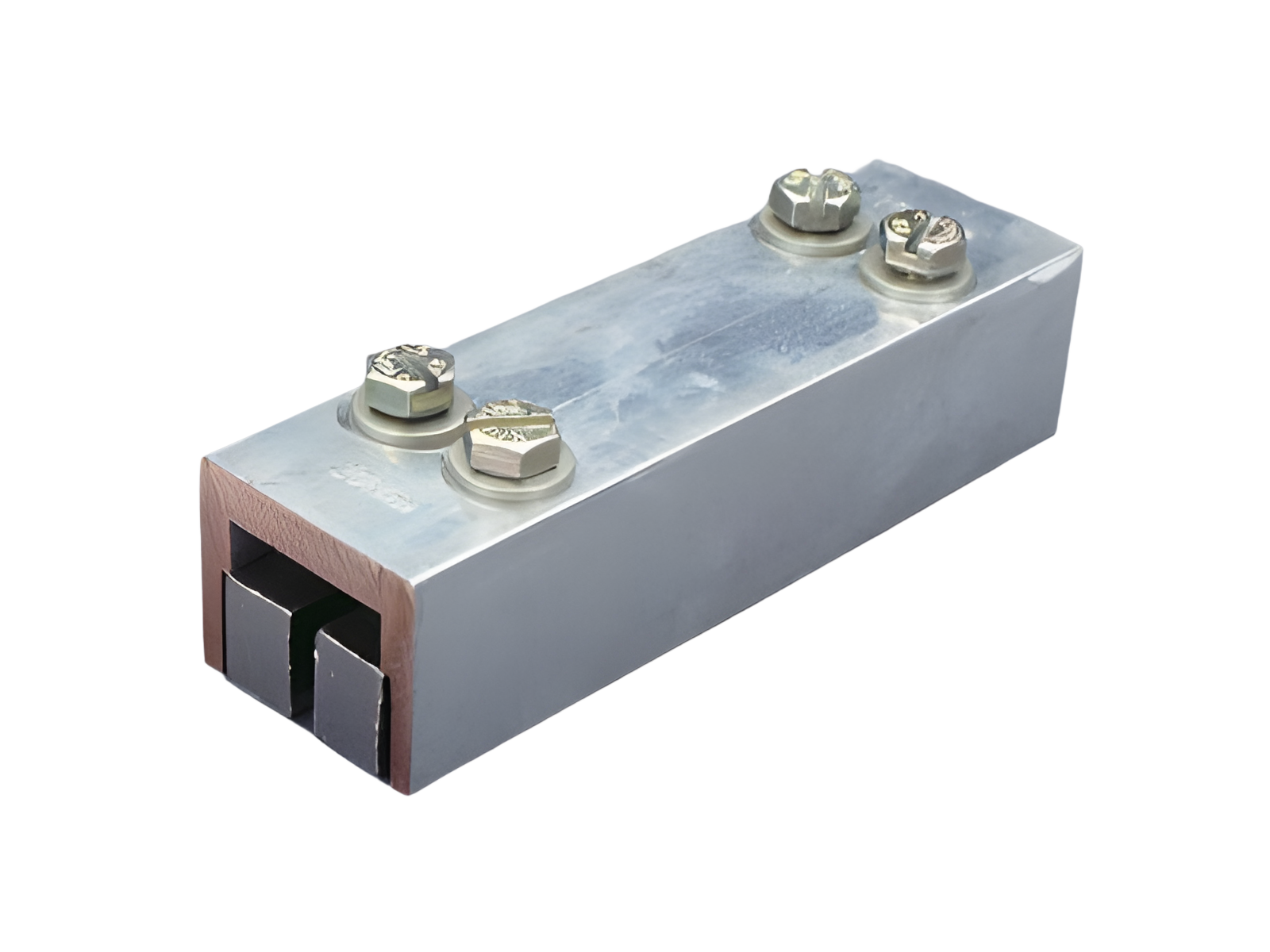

На фотографии может быть изображена аналогичная статья.

Арт.: 01145 000

Клемма для соединения шин 1600 A

95 mm

для шин Двойная Т-образная профильная шина

Система

60Classic

Группа продуктов	07
Подгруппа	33

Кол-во	3
EAN	4021267011451

Стандарты

IEC 61439-1:2020

UL 508

Сертификация

for UL feeder circuits >250V

номер типа: LVH-L

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

Разрешение CCC: Сертификация не требуется

Электрические данные IEC
номинальное напряжение (IEC) AC:	690 В

номинальный выдерживаемый пиковый ток I _pk макс.:	72.7 кА
номинальный кратковременный выдерживаемый ток I _cw (1,0 с) макс.:	51.4 кА

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 4,3 Вт.

(The power dissipation at full load would be 6,7 Вт.)

Дополнительные данные IEC
Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия.

for UL feeder circuits >250V

Электрические данные UL
номинальный ток (UL):	1400 A

SCCR protected max.:	65 кА
	65 kA in combination with H720-L and any DIVQ/7 1600 A / 480 V AC

SCCR:

30 кА

Механические данные
Ш x В x Г:	95 x 44 x 43
Вес:	94,3 kg/100
для шин:	Двойная Т-образная профильная шина

допустимая замена шин:	5
допустимое расстояние между шинами:	50 - 60 mm

Особенности клеммной техники
screw clamp connection
M8
Md min.:	16,0 Nm
Md max.:	24,0 Nm

The insulation performance of the article depends on the installation conditions.
Max. permitted busbar offset 5mm, 3 units are needed for a 3-pole connection.



for UL feeder circuits >250V
for a UL-compliant design of the longitudinal busbar connector, the UL separator set 01361 must be used
