Гибридный пускатель, 3-полюсная или 1-полюсная коммутация (36157)

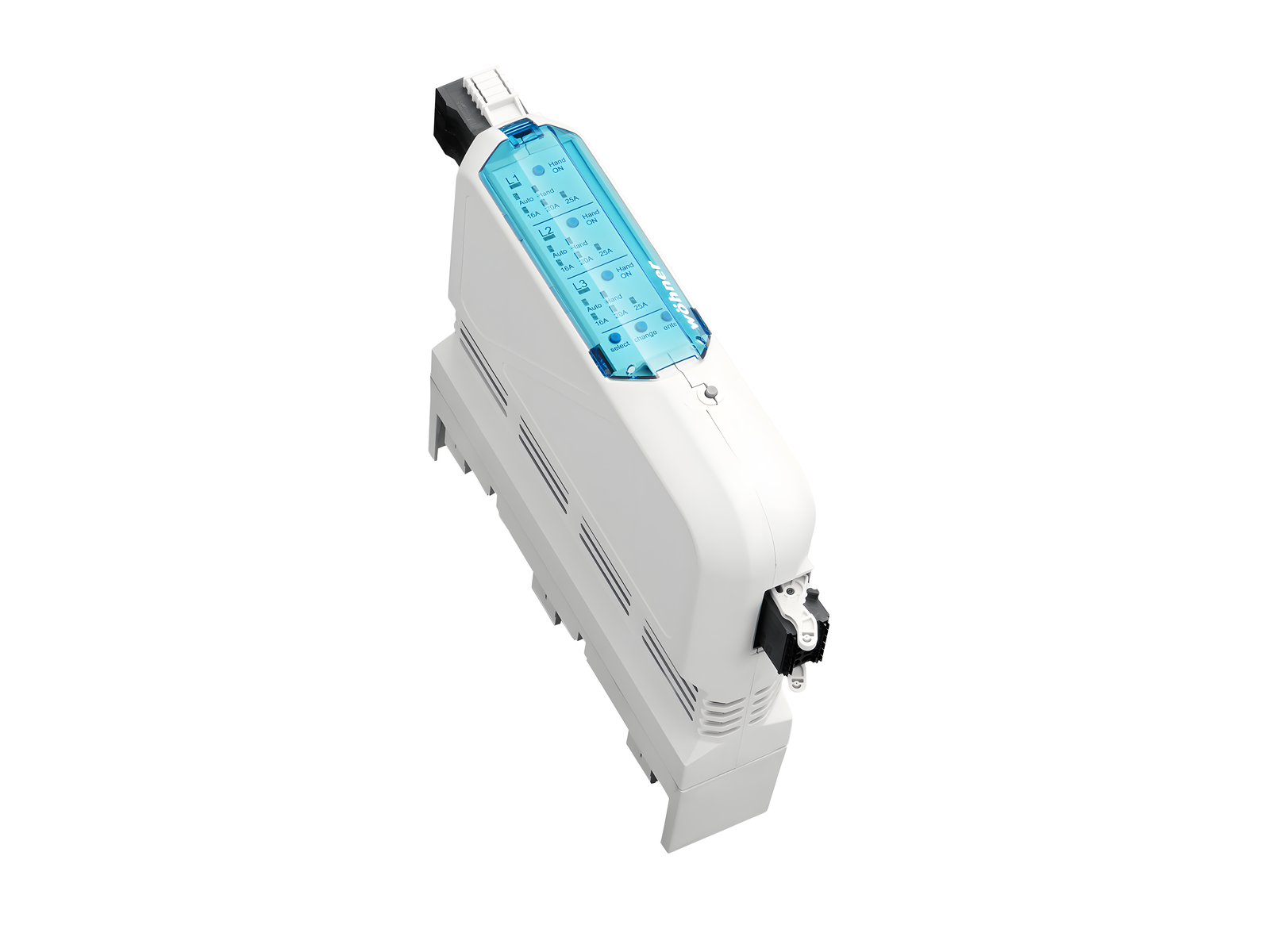

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 36157000A

OMUS^®30Compact

Гибридный пускатель, 3-полюсная или 1-полюсная коммутация

пускатель для резистивных нагрузок 20,0 А, для UL

для шин 12 x 5, 10

Для резистивных нагрузок

c CrossLink®Technology

phase-out product

Система

30Compact 3P

Преимущества продукта

Up to 25A continuous current, including power monitoring
3 phase switching or independent phase switching is possible
Built-in functions for energy supply, fuse protection and switching
More than 30 million operating cycles through hybrid technology

Группа продуктов	21
Подгруппа	15

Кол-во	1
EAN	4021267361570

ECLASS 6.1	27370804
ECLASS 7.1	27370804
ETIM 4.0	EC001037
ETIM 5.0	EC001037

Сертификация

Стандарты

IEC 60947-1:2007 + A1:2010 + A2:2014
IEC 60947-4-3:2014

UL 60947-1

Сертификация

IEC (CB) , UL

for UL feeder circuits >250V

номер типа: OM25-H-30

UL file: E483362, UL category (for USA): NRNT https://www.ul.com

UL file: E483362, UL category (for Canada): NRNT7 https://www.ul.com

Технические данные

Подробности IEC
Стандарты
IEC 60947-1:2007 + A1:2010 + A2:2014 IEC 60947-4-3:2014

Электрические данные IEC
Номинальный ток (IEC):	20 A
номинальное напряжение (IEC) AC:	400 В
мин. рабочее напряжение AC:	42 В

мин. ток нагрузки:	2 A
макс. частота переключения :	1 Hz

контрольный контакт:

1 NO + 1 CO

номинальная частота (IEC):

50 Hz

номинальное напряжение изоляции U _i AC:	500 В
номинальное импульсное напряжение U _imp:	2.5 kV

cond. short-circuit current with fuses (AC):

30 kA / 400 V

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 12,8 Вт.

(The power dissipation at full load would be 20,0 Вт.)

Подробности UL
Стандарты
UL 60947-1

for UL feeder circuits >250V

Электрические данные UL
номинальный ток (UL):	20 A
номинальное напряжение (UL) AC:	480 В
мин. рабочее напряжение AC:	42 В
номинальная частота (UL):	50 / 60 Hz

SCCR protected max.:	30 кА
	with JDDZ fuse Class CC 30 A / 480 V AC

Механические данные
Ш x В x Г:	36 x 160 x 144
Вес:	45,2 kg/100
Полюсность:	3-пол.
для шин:	12 x 5, 10

степень защиты:

IP20

вертикальное монтажное положение:	Yes
горизонтальное положение установки:	No

Особенности клеммной техники
screw clamp connection
min. cross-section:	1,5 мм²
max. cross-section:	6 мм²
Md min.:	0,5 Nm
Md max.:	0,8 Nm

min. cross-section UL:	AWG 16
max. cross-section UL:	AWG 8
крутящий момент (UL):	7 lb-in

Application notes

permitted degree of polution:	2
Справочная информация	komplett mit Sammelschienenadapter, Last- und Steuerstecker


for UL feeder circuits >250V

Ссылки

Article master data, overviews and prices

Текущие наценки на цветные металлы

3D and 2D data in a wide range of formats

Загрузки

| Основная техническая информация

| Инструкция по эксплуатации

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Размерный эскиз

| Лист данных

| декларация соответствия ЕС

| Описание продукта (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Принадлежности

36155000A
Принадлежность для адаптера 25А
Основание шинного адаптера
для шин: 12 x 5, 10
phase-out product
More

31189000
Цилиндрический предохранитель 32 A
400 V, gG
10 x 38
More

31252000
Цилиндрический предохранитель 30 A
-Mersen-
600 V AC, time delay
Class CC
for control transformer applications
More

31080000A
Цилиндрический предохранитель 30 A
-Mersen-
600 V AC, time delay
Class CC
for motor load applications
НОВЫЙ
More

36154000A
OMUS^®CrossBoard
Гибридный пускатель, 3-полюсная или 1-полюсная коммутация
электронный модуль для включения резистивных нагрузок 25,0 А, для IEC
Для резистивных нагрузок
phase-out product
More

https://pim.woehner.de/RU/AT/1000179493

Find your contact

to the contact site

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com
