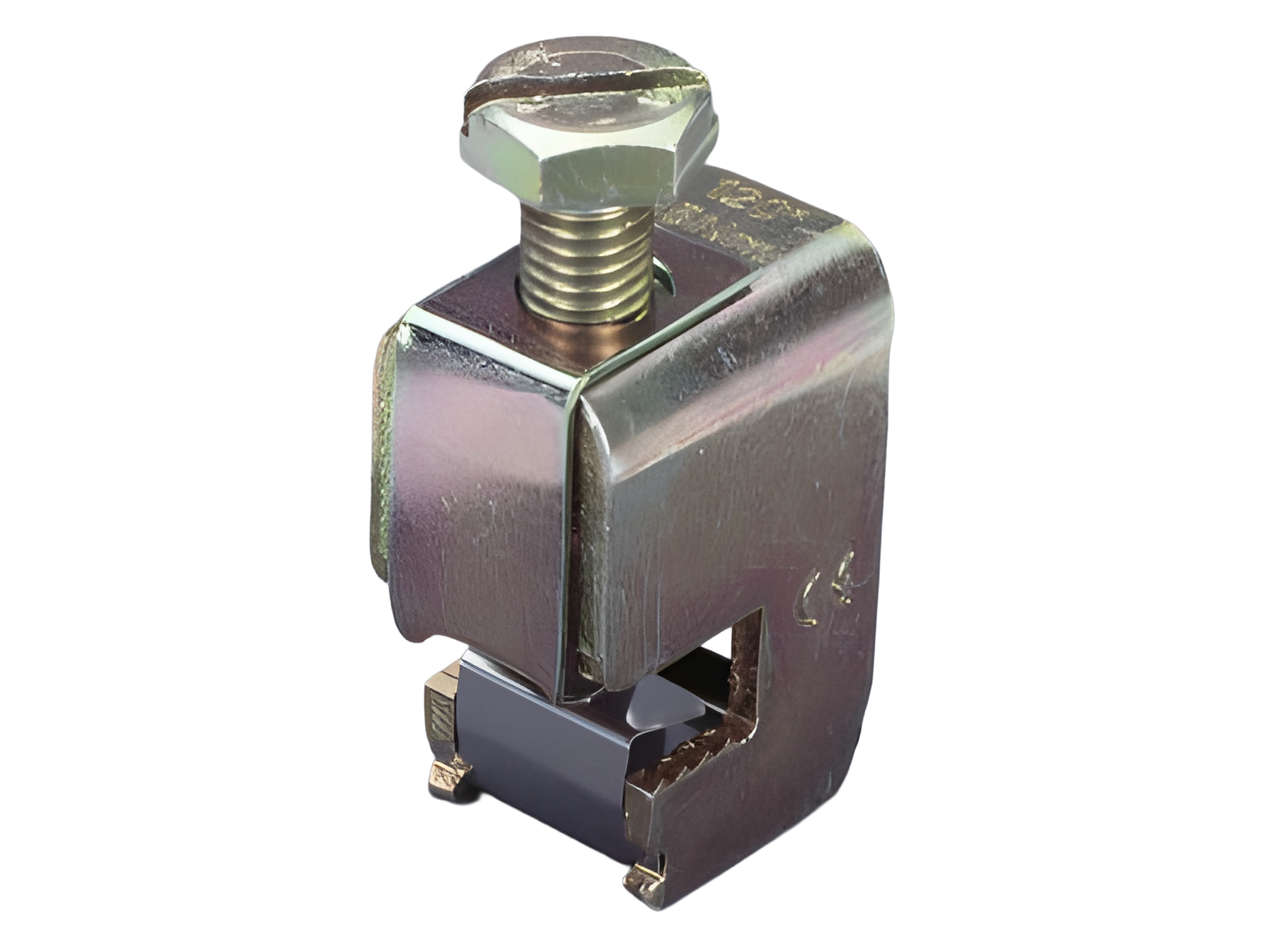

Универсальная клемма (01203)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 01203000

CRITO^®

Универсальная клемма

16 - 120 mm², AWG 6 - 250 MCM

для шин Плоская шина, толщина 10 мм и профильная шина

Система

60Classic, 30Compact 3P, centre feed unit, 100Energy

Преимущества продукта

Terminal with integrated holding spring, captive clamping screw and opened terminal space.
Indication of nominal cross-section and tightening torque noted on the terminal.

Группа продуктов	07
Подгруппа	18

Кол-во	25
EAN	4021267012038

ECLASS 6.1	27141146
ECLASS 7.1	27141146
ETIM 4.0	EC000001
ETIM 5.0	EC000001

Сертификация

Стандарты

IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003

UL 508

Сертификация

CSA , UL , DNV GL

номер типа: 528

UL file: E123577, UL category (for USA): NMTR2 https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR8 https://www.ul.com

CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org

Разрешение CCC: Сертификация не требуется

Технические данные

Подробности IEC
Стандарты
IEC 61439-1:2020 IEC 60999-1:1999 IEC 60999-2:2003

Электрические данные IEC
Номинальный ток (IEC):	250 A
номинальное напряжение (IEC) AC:	800 В

номинальный выдерживаемый пиковый ток I _pk макс.:	62.8 кА
номинальный кратковременный выдерживаемый ток I _cw (1,0 с) макс.:	20.8 кА

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,0 Вт.

(The power dissipation at full load would be 0,0 Вт.)

Дополнительные данные IEC
Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия.

макс. напряжение IEC AC:	1000 В
макс. напряжение IEC DC:	1500 В
токовая нагрузка (IEC) макс.:	440 A

Подробности UL
Стандарты
UL 508

suitable for field-installed conductors

Электрические данные UL
номинальный ток (UL):	255 A
номинальное напряжение (UL) AC:	600 В
номинальная частота (UL):	50 / 60 Hz

Механические данные
Ш x В x Г:	24 x 36 x 55
Вес:	10,9 kg/100
для шин:	Плоская шина, толщина 10 мм и профильная шина

Особенности клеммной техники
min. cross-section:	16 мм²
max. cross-section:	120 мм²
Клеммное окно:	17 x 15
Md min.:	12,0 Nm
Md max.:	18,0 Nm
Not suitable for aluminium cables !

16 - 120 mm² / AWG 4 - MCM 250 flexible cables, directly or with wire-end ferrule, solid round cables, lam. Cu 4 x 15.5 x 0,8 or 6 x 15.5 x 0,8 or 10 x 15.5 x 0,8 (flexible cables of maximum cross-section may not fit when using wire-end ferrule)

Application notes

Not suitable for aluminium cables !
The insulation performance of the article depends on the installation conditions.


The suitability for feeder circuits (meeting the required feeder spacings) depends on the installation conditions.

Ссылки

Article master data, overviews and prices

Текущие наценки на цветные металлы

3D and 2D data in a wide range of formats

Загрузки

| Основная техническая информация

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Размерный эскиз

| декларация соответствия ЕС

| Описание продукта (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Принадлежности

01413000
Крышка, 3-полюсная
Ширина 84 мм
84 x 200 x 55
для шин: 12, 15, 20, 25, 30 x 5, 10 и профильные шины
More

Использование

01583000
Гибкая медная изолированная шина
10x 15.5 x 0.8
470 A, длина 2 м
More

01196000
Гибкая медная изолированная шина
4x 15.5 x 0.8
279 A, длина 2 м
More

сопутствующие продукты

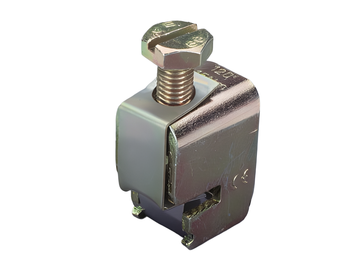

01068000
CRITO^®
Универсальная клемма
16 - 120 mm², AWG 6 - 250 MCM
для шин: Плоская шина, толщина 5 мм
More

https://pim.woehner.de/RU/AT/1000045534

Find your contact

to the contact site

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com
