measuring transformers 150 A / 333 mV (33291)

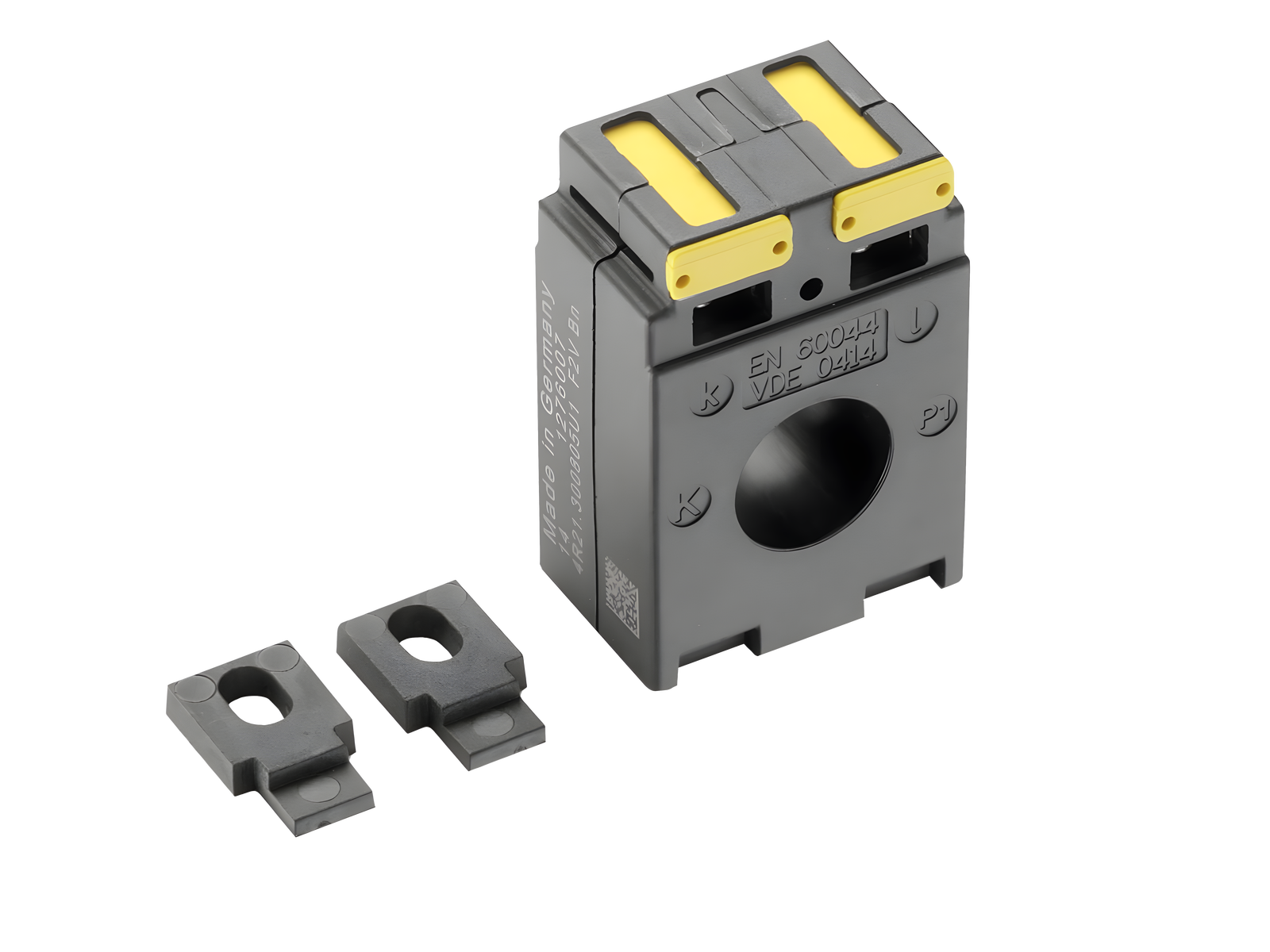

The picture may show a similar product.

Descrizione

Cod.art.: 33291000A

measuring transformers 150 A / 333 mV

2,5 VA / class 1

Gr. 00

disponibile a breve

Montaggio

185Power

gruppo di prodotto 23
sottogruppo prodotto 35
pz/ conf. 1
EAN 4021267332914
ECLASS 6.1 27210902
ECLASS 7.1 27210902
ETIM 4.0 EC002048
ETIM 5.0 EC002048

Certificazioni

Norme

IEC 61869-1:2007
IEC 61869-2:2012

Omologazione CCC : no certification required

Dati tecnici

grandezza: CT3
Details IEC
Norme
IEC 61869-1:2007
IEC 61869-2:2012
Electrical data IEC
prim. rated current Ipr: 150 A
sec. rated voltage: 333 mV
burden: 2 kOhm
accuracy class (current): 1
tensione d'impiego max. Um: 720 V
corrente termica a breve durata Ith: 9 kA
classe di isolamento: E
fattore limitazione di sovracorrente: FS5
Valori meccanici
L x A x P: 44 x 30 x 66
peso: 14,0 kg/100
CT can be integrated in the device: ja
CT can be integrated in the CT module: nein
piombabile: nein
Connessioni
double terminal
min. cross-section: 2,5 mm²
max. cross-section: 4 mm²
Not suitable for aluminium cables !

Application notes

Not suitable for aluminium cables !

Links

Article master data, overviews and prices

Addizionali metalli

3D and 2D data in a wide range of formats

Downloads

| Riferimenti normativi e tecnici generici

| CAD model 3D PDF

| CAD model 3D STP

| Data packet EPlan (*.edz)

| Dimensioned drawing

| EU declaration of conformity

| Scheda tecnica prodotto (pdf) - draft

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf) - draft

| Text for specification - standard version (*.rtf) - draft
