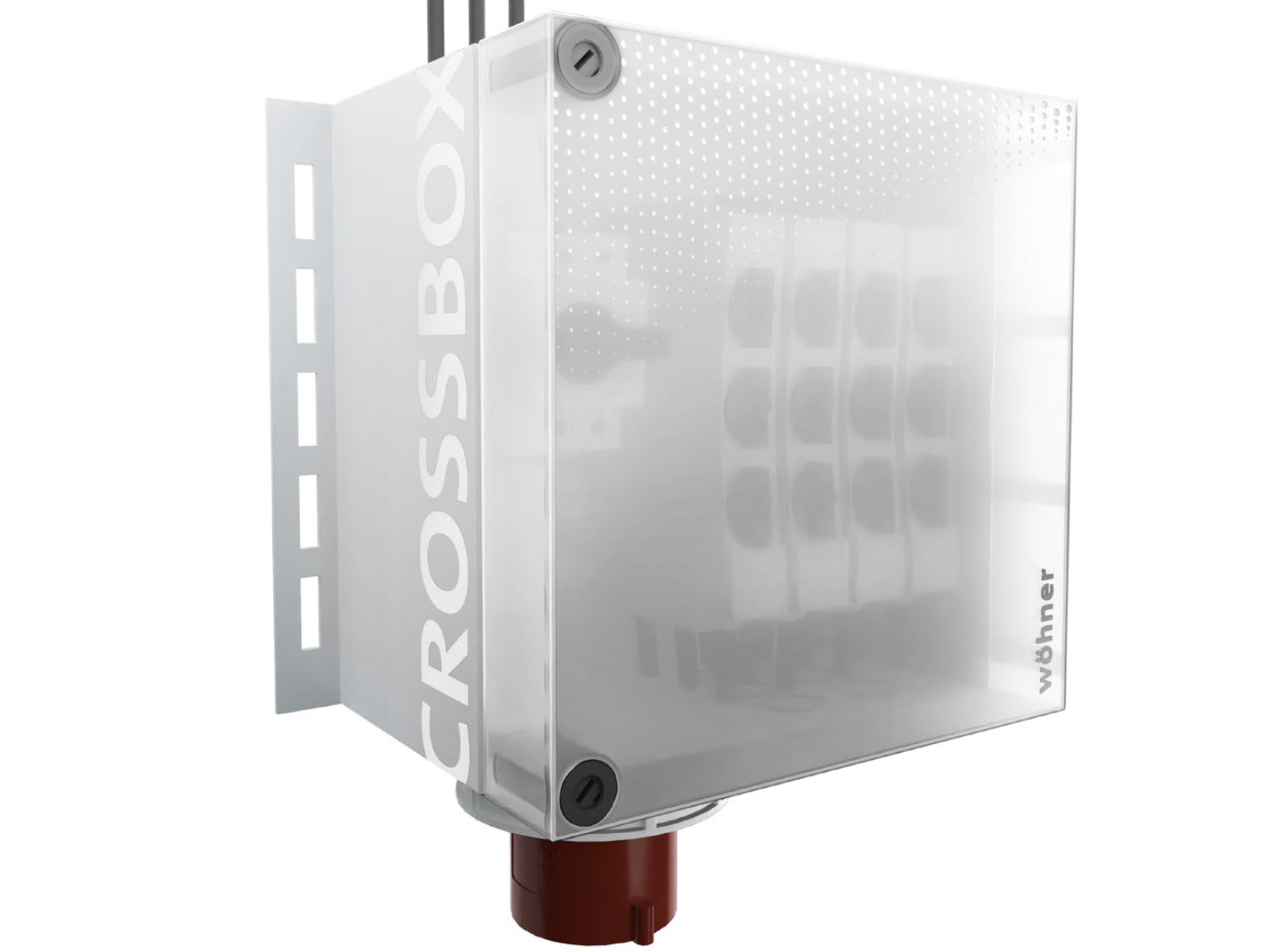

The picture may show a similar product.
Cod.art.: 11052 000A
CrossBox®
Distribution box with CrossBoard
with 3-pole CrossBoard® 125 A (IEC) / 100 A (UL)
lunghezza 225 mm, protetta contro contatti accidentali
su richiesta
Vantaggi prodotto
all-round touch-safe protected busbar system up to 125A
for compact and dezentralized energy distributions
completly pre-assembled and ready to use
| gruppo di prodotto | 11 |
| sottogruppo prodotto | 23 |
| pz/ conf. | 1 |
| EAN | 4021267110529 |
Norme
IEC 61439-1:2020
UL50
UL 508
| Details IEC | |
| Norme | |
| IEC 61439-1:2020 |
| Electrical data IEC | |
| corrente nominale (IEC): | 125 A |
| tensione nominale (IEC) AC: | 800 V |
| tensione nominale di isolamento Ui AC: | 1000 V |
| tensione di picco Uimp: | 8 kV |
| resistenza nom. alla corrente di picco Ipk max.: | 25 kA |
| corrente nom. di breve durata Icw (0,3 s) max.: | 10 kA |
| Supplementary data IEC | |
|
I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni. |
| tensione max. ammissibile (IEC) DC: | 800 V |
| Details UL | |
| Norme | |
|
UL50
UL 508 |
| Electrical data UL | |
| corrente nominale (UL): | 100 A |
| tensione nominale (UL) AC: | 600 V |
| frequenza nominale (UL): | 50 / 60 Hz |
| tensione nominale (UL) DC: | 600 V |
| SCCR unprotected max.: | 10 kA |
| 3 cycles (without OPD) @ 600 V AC | |
| SCCR protected max.: | 100 kA |
| with JDDZ fuse Class J 175 A / 600 V AC |
| SCCR: |
100 kA with JDDZ fuse Class J 175 A / 600 V AC
100 kA with any DIVQ/7 circuit breaker 100 A / 480 V AC 65 kA with any DIVQ/7 circuit breaker 100 A / 600 V AC |
| Valori meccanici | |
| L x A x P: | 300 x 300 x 170 |
| peso: | 277,8 kg/100 |
| Poli: | 3 poli |
| grado di protezione: | IP65 |
Impact resistance: IK08
