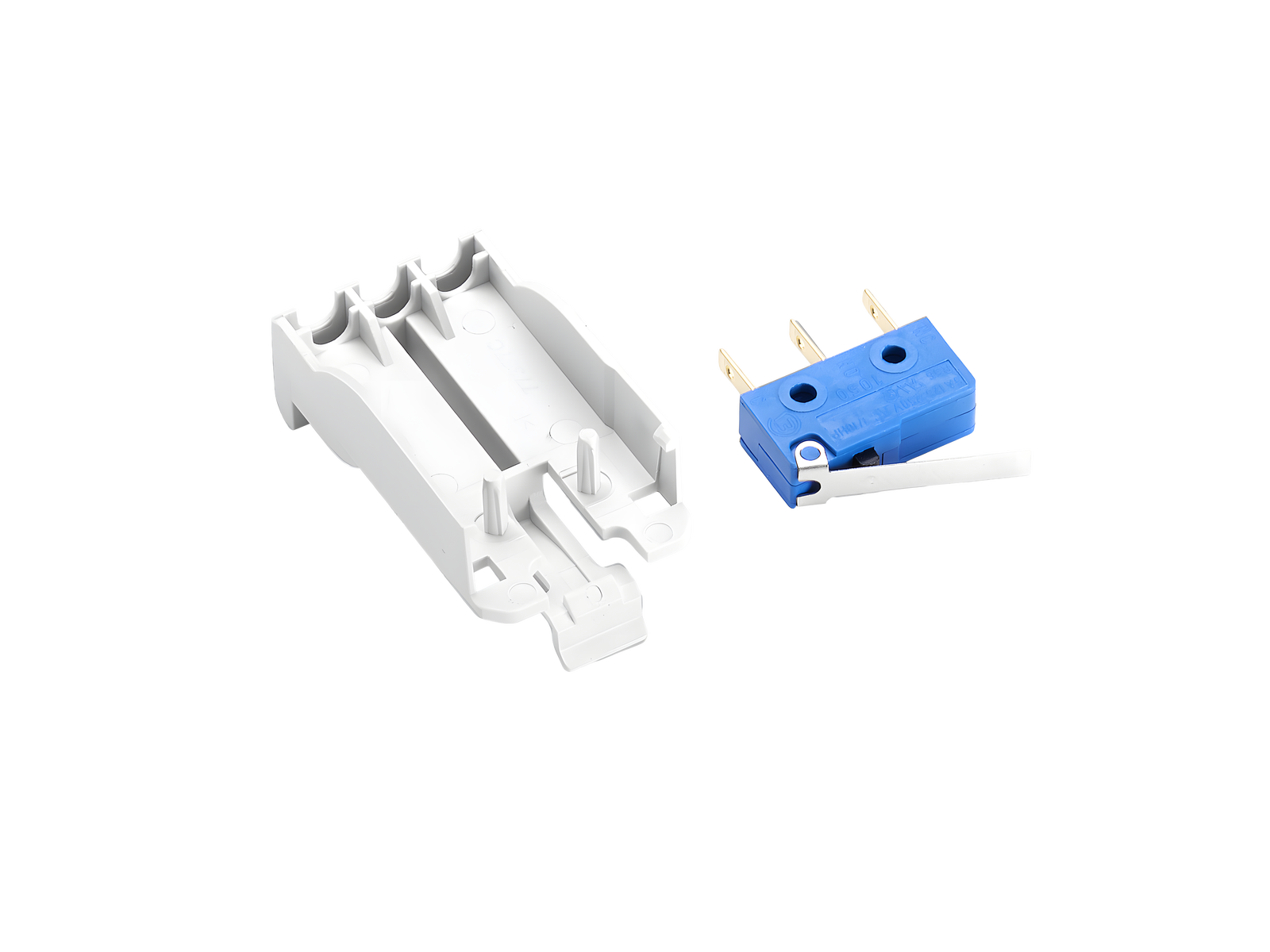

microswitch di segnalazione posizione coperchio (33642)

The picture may show a similar product.

Descrizione

Cod.art.: 33642000A

microswitch di segnalazione posizione coperchio

contatto di commutazione 250 V AC / 5 A, 30 V DC / 4 A

QUADRON®185Power Speed Gr. 00, 1, 2, 3

Montaggio

185Power

gruppo di prodotto 18
sottogruppo prodotto 70
pz/ conf. 1
EAN 4021267336424
pagina catalogo 2020 : 4.19
ECLASS 6.1 27142190
ECLASS 7.1 27142190
ETIM 4.0 EC002936
ETIM 5.0 EC002936

Certificazioni

Norme

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Omologazioni

EAC

EAC Type: AC-A

Dati tecnici

Details IEC
Norme
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
Valori elettrici
short-circuit withstandability: not applicable, since the product does not contain or carry any live parts or is not stressed in the case of a short-circuit

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,0 W.

(The power dissipation at full load would be 0,0 W.)

Valori meccanici
peso: 2,9 kg/100

connection for flat plug DIN 46244-A, 2.8 x 0.5 mm

Links

Article master data, overviews and prices

Addizionali metalli

3D and 2D data in a wide range of formats

Downloads

| Riferimenti normativi e tecnici generici

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Dimensioned drawing

| EU declaration of conformity

| Declaration of conformity UKCA

| Scheda tecnica prodotto (pdf)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

| Text for specification - GAEB90 (in German) (*.d81)
