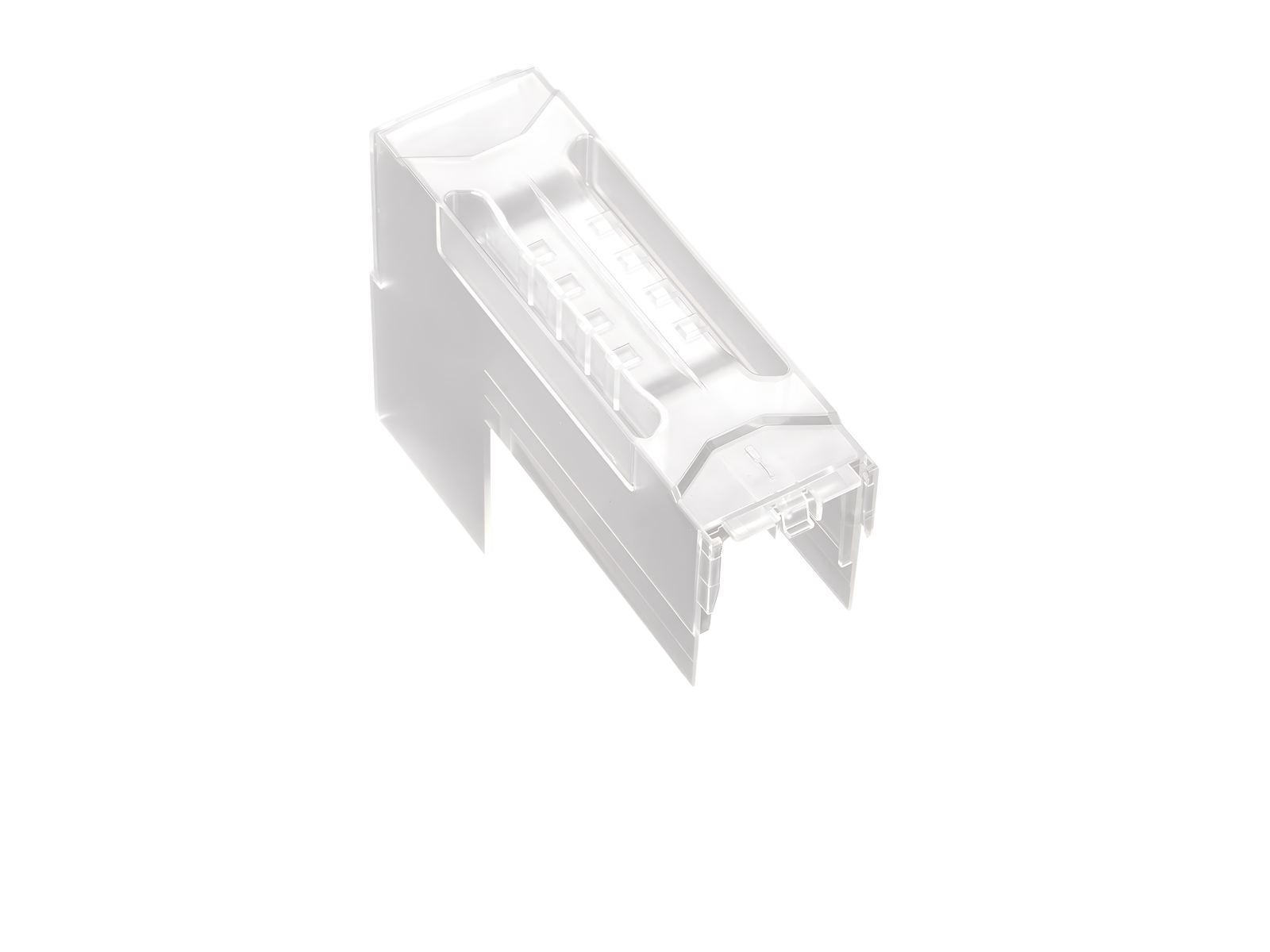

calotta per terminali in alto, per versione profonda (33726)

The picture may show a similar product.

Descrizione

Cod.art.: 33726000A

calotta per terminali in alto, per versione profonda

für 33700, 33715, 33720, 33770, 33771, 33772

gr. 00

Montaggio

185Power

gruppo di prodotto	12
sottogruppo prodotto	70

pz/ conf.	1
EAN	4021267337261

ECLASS 6.1	27142190
ECLASS 7.1	27142190
ETIM 4.0	EC002498
ETIM 5.0	EC002498

Certificazioni

Norme

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Dati tecnici

Details IEC
Norme
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Valori meccanici
peso:	13,4 kg/100

Application notes


short-circuit withstandability:	not applicable, since the product does not contain or carry any live parts or is not stressed in the case of a short-circuit

Links

Article master data, overviews and prices

Addizionali metalli

3D and 2D data in a wide range of formats

Downloads

| Riferimenti normativi e tecnici generici

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Dimensioned drawing

| EU declaration of conformity

| Scheda tecnica prodotto (pdf)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

| Text for specification - GAEB90 (in German) (*.d81)

Usage

33770000A
QUADRON^®185Power
Base sezion. verticale per fusibili NH, 160 A
Gr. 00, sez. contemp.
high version with box terminal 70 mm²
per barre: 30, 40, 60, 80, 100, 120 x 10
Di Più

33715000A
QUADRON^®185Power
Base sezion. verticale per fusibili NH, 160 A
Gr. 00, sez. singolarm.
high version with screw M8
per barre: 30, 40, 60, 80, 100, 120 x 10
Di Più

33772000A
QUADRON^®185Power
Base sezion. verticale per fusibili NH, 160 A
Gr. 00, sez. singolarm.
high version with box terminal 70 mm²
per barre: 30, 40, 60, 80, 100, 120 x 10
Di Più

33700000A
QUADRON^®185Power
Base sezion. verticale per fusibili NH, 160 A
Gr. 00, sez. contemp.
high version with screw M8
per barre: 30, 40, 60, 80, 100, 120 x 10
Di Più

33592000A
QUADRON^®185Power
Base sezion. verticale per fusibili NH, 160 A
with extended touch protection IP20 when open
Gr. 00, sez. singolarm.
high version with box terminal 70 mm²
per barre: 30, 40, 60, 80, 100, 120 x 10
disponibile a breve
Di Più

33591000A
QUADRON^®185Power
Base sezion. verticale per fusibili NH, 160 A
with extended touch protection IP20 when open
Gr. 00, sez. singolarm.
high version with screw M8
per barre: 30, 40, 60, 80, 100, 120 x 10
disponibile a breve
Di Più

33590000A
QUADRON^®185Power
Base sezion. verticale per fusibili NH, 160 A
high version with box terminal 70 mm²
Gr. 00, sez. contemp.
per barre: 30, 40, 60, 80, 100, 120 x 10
disponibile a breve
Di Più

37700000A
QUADRON^®185Power
Base sezion. verticale per fusibili NH, 160 A
Gr. 00, sez. contemp.
high version with screw M8
Klemmengehäuse Alu, Druckstück Messing
per barre: 30, 40, 60, 80, 100, 120 x 10
disponibile a breve
Di Più

33589000A
QUADRON^®185Power
Base sezion. verticale per fusibili NH, 160 A
with extended touch protection IP20 when open
Gr. 00, sez. contemp.
high version with screw M8
per barre: 30, 40, 60, 80, 100, 120 x 10
disponibile a breve
Di Più

https://pim.woehner.de/IT/INT/1000158230

Trova il tuo contatto

to the contact site

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com

Newsletter
Legal Notice
Ulteriori informazioni

Czech Chinese English Français Español Deutsch Italiano Russian

Deutschland France Italia Switzerland International
