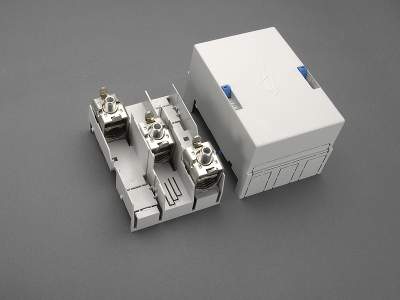

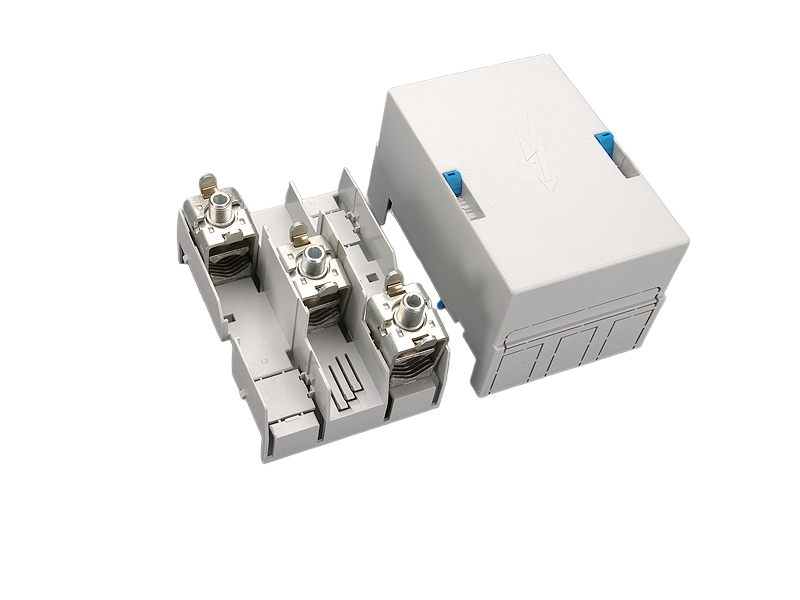

Piastra con morsetti di connessione, 3 poli (01754)

The picture may show a similar product.

Descrizione

Cod.art.: 01754000

CRITO^®60Classic

Piastra con morsetti di connessione, 3 poli

95 - 300 mm²

per barre 20, 25, 30 x 5, 10 e barre profilate

Montaggio

60Classic

Vantaggi prodotto

Terminals with captive clamping screws
Conductor can be overlapped
Indication of nominal cross-section and tightening torque noted on the terminals.

gruppo di prodotto	07
sottogruppo prodotto	51

pz/ conf.	1
EAN	4021267017545

ECLASS 6.1	27141146
ECLASS 7.1	27141146
ETIM 4.0	EC000001
ETIM 5.0	EC000001

Certificazioni

Norme

IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003

Omologazioni

DNV GL

type no.: 413

Omologazione CCC : no certification required

Dati tecnici

Details IEC
Norme
IEC 61439-1:2020 IEC 60999-1:1999 IEC 60999-2:2003

Electrical data IEC
corrente nominale (IEC):	500 A
tensione nominale (IEC) AC:	690 V

resistenza nom. alla corrente di picco I_pk max.:

63.1 kA

Supplementary data IEC
I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni.

tensione max. ammissibile (IEC) AC:	1000 V
tensione max. ammissibile (IEC) DC:	1500 V
corrente d'impiego max. (IEC):	560 A

Electrical data UL
for wires UL:	Cu 75°C

Valori meccanici
L x A x P:	135 x 200 x 118
peso:	165,7 kg/100
Poli:	3 poli
per barre:	20, 25, 30 x 5, 10 e barre profilate

Connessioni
screw clamp connection
screw drive:	S8
wire stripping:	38 mm
min. cross-section:	95 mm²
max. cross-section:	300 mm²
Md min.:	24,0 Nm
Md max.:	36,0 Nm
Suitable for aluminium cables. When using aluminium cables, observe the maintenance instructions.
torque Alu:	Alu: Md 30 - 36 Nm

min. cross-section UL:	AWG 3/0
max. cross-section UL:	MCM 600
torque (UL):	266 lb-in
for wires UL:	Cu 75°C

for applications acc. to IEC / EN : Cu 95 - 300 mm² stranded round cables and stranded sectored cables as well as flexible cables (directly) Cu 240 - 300 mm² fine stranded flexible cables (directly) Al 120 - 300 mm² stranded round cables and stranded sectored cables Al 120 - 240 mm² solid sectored cables for applications acc. to UL / CSA : Cu 95 - 300 mm² / AWG 3/0 - MCM 600

Application notes

Suitable for aluminium cables. When using aluminium cables, observe the maintenance instructions.
La capacità di isolamento dell'articolo dipende dalle condizioni di installazione.
