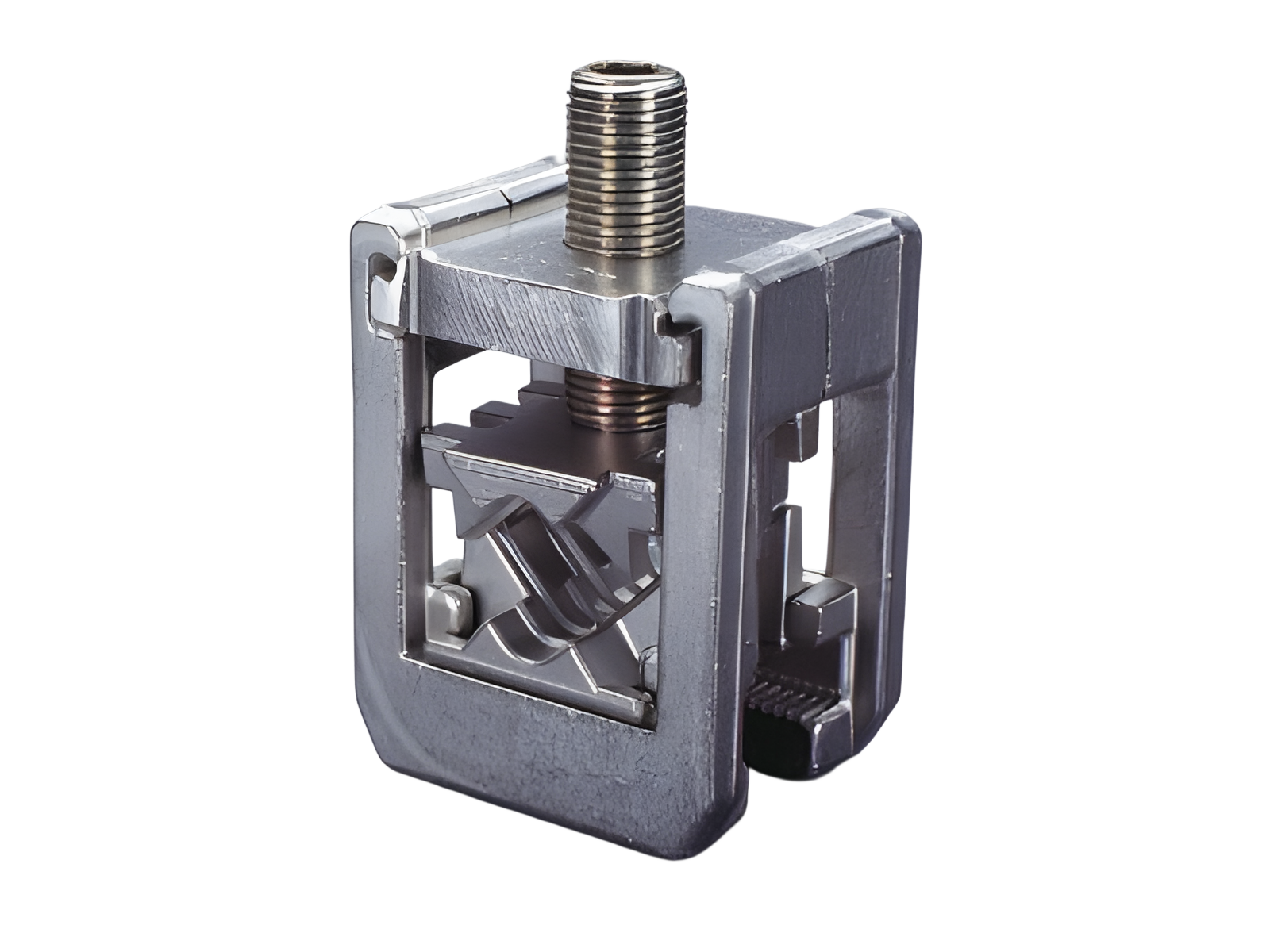

Morsetto per cavi (01094)

The picture may show a similar product.

Descrizione

Cod.art.: 01094000

CRITO®

Morsetto per cavi

95 - 300 mm²

per barre 30 x 10 e barre profilate

Montaggio

60Classic, centre feed unit, 100Energy

Vantaggi prodotto

Indication of nominal cross-section and tightening torque marked on the terminal.
Terminal can be subsequently fitted onto and removed from mounted busbar.

gruppo di prodotto 07
sottogruppo prodotto 25
pz/ conf. 3
EAN 4021267010942
ECLASS 6.1 27141146
ECLASS 7.1 27141146
ETIM 4.0 EC000001
ETIM 5.0 EC000001

Certificazioni

Norme

IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003

Omologazioni

DNV GL

Omologazione CCC : no certification required

Dati tecnici

Details IEC
Norme
IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003
Electrical data IEC
corrente nominale (IEC): 630 A
tensione nominale (IEC) AC: 690 V
resistenza nom. alla corrente di picco Ipk max.: 81.4 kA
corrente nom. di breve durata Icw (1,0 s) max.: 26.1 kA
Supplementary data IEC

I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni.

tensione max. ammissibile (IEC) AC: 1000 V
tensione max. ammissibile (IEC) DC: 1500 V
corrente d'impiego max. (IEC): 630 A
Valori meccanici
L x A x P: 48 x 60 x 100
peso: 85,7 kg/100
per barre: 30 x 10 e barre profilate

Tightening torque 40Nm

Connessioni
min. cross-section: 95 mm²
max. cross-section: 300 mm²
Alveolo di serraggio: 41 x 25
Not suitable for aluminium cables !

Application notes

Not suitable for aluminium cables !
La capacità di isolamento dell'articolo dipende dalle condizioni di installazione.

Avvisi e consigli

Conductors of the following quality: Solid and stranded round and sectored conductors 95 - 300mm².
