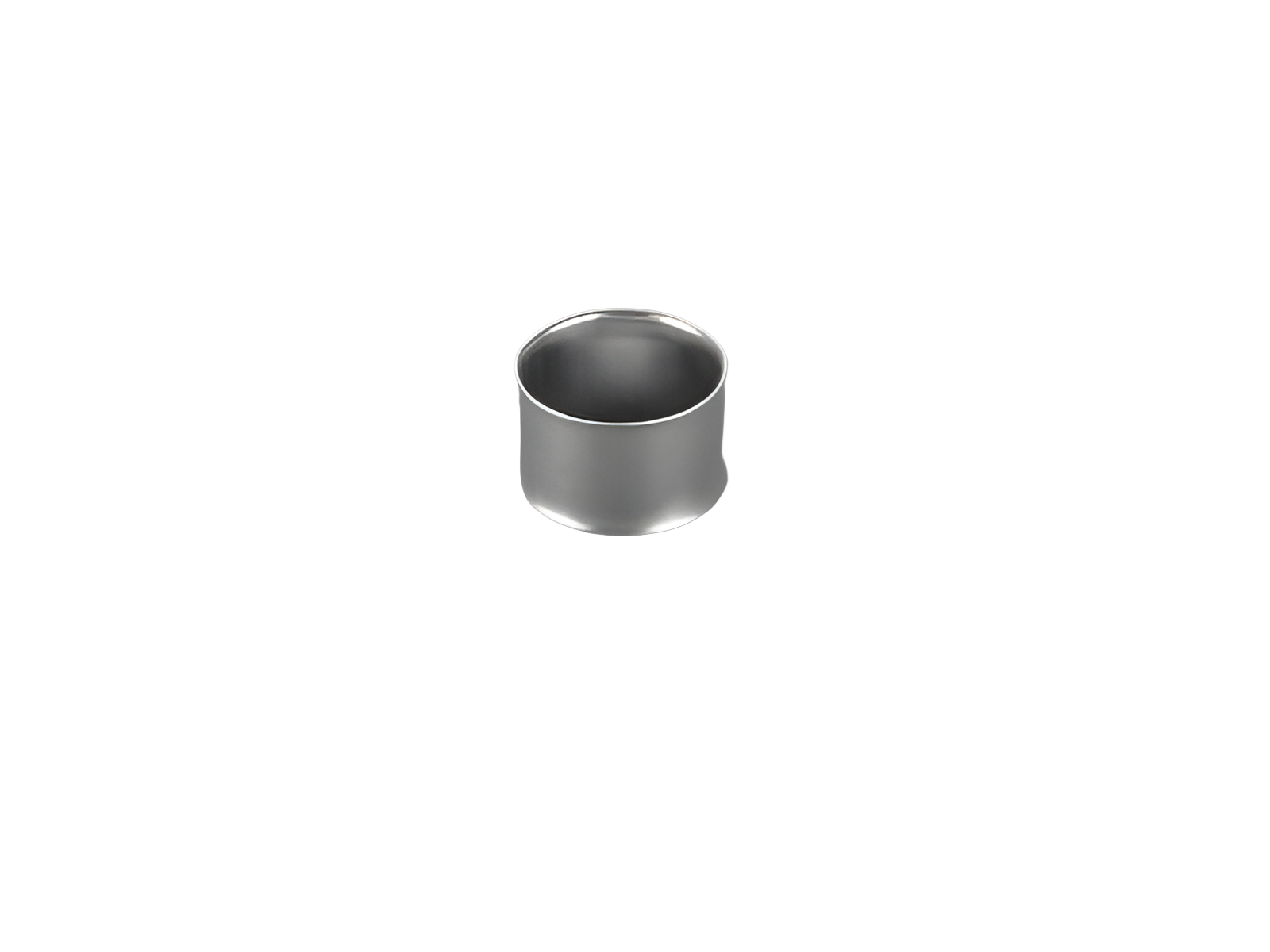

calibro ad anello D02, 50 A (01722)

The picture may show a similar product.

Descrizione

Cod.art.: 01722000

calibro ad anello D02, 50 A

bianco

E 18

gruppo di prodotto	22
sottogruppo prodotto	03

pz/ conf.	50
EAN	4021267017224

ECLASS 6.1	27142111
ECLASS 7.1	27142111
ETIM 4.0	EC000278
ETIM 5.0	EC000278

Certificazioni

Norme

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-3:2010 + A1:2013 + A2:2019

Dati tecnici

grandezza:

D02 / E 18

Details IEC
Norme
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-3:2010 + A1:2013 + A2:2019

Electrical data IEC
corrente nominale (IEC):	50 A

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,0 W.

(The power dissipation at full load would be 0,0 W.)

Valori meccanici
peso:	0,1 kg/100

Links

Article master data, overviews and prices

Addizionali metalli

3D and 2D data in a wide range of formats

Downloads

| Riferimenti normativi e tecnici generici

| CAD model 3D STP

| Data packet EPlan (*.edz)

| EU declaration of conformity

| Scheda tecnica prodotto (pdf)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Accessori

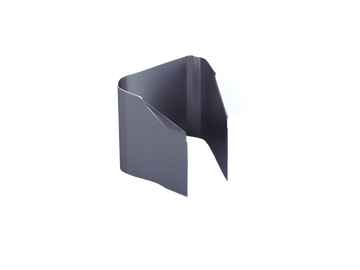

01729000
molla di ritenuta speciale per D01 - E 18
2 - 16 A
Di Più

01730000
Chiave per calibri ad anello
D01 - D03
Di Più

Usage

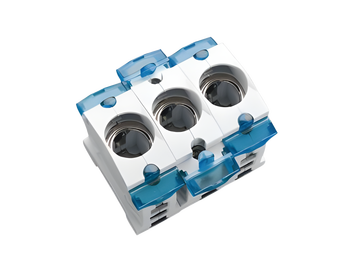

31306000
CUSTO^®Panel
Base per fusibili D01
E 18 / 63 A / 3P
con protez. contro contatti accidentali
Di Più

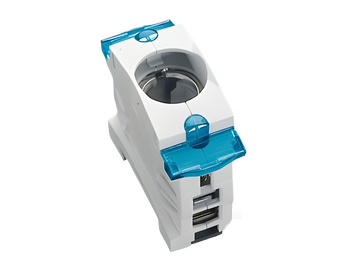

31303000
CUSTO^®Panel
Base per fusibili D01
E 18 / 63 A / 1P
con protez. contro contatti accidentali
Di Più
