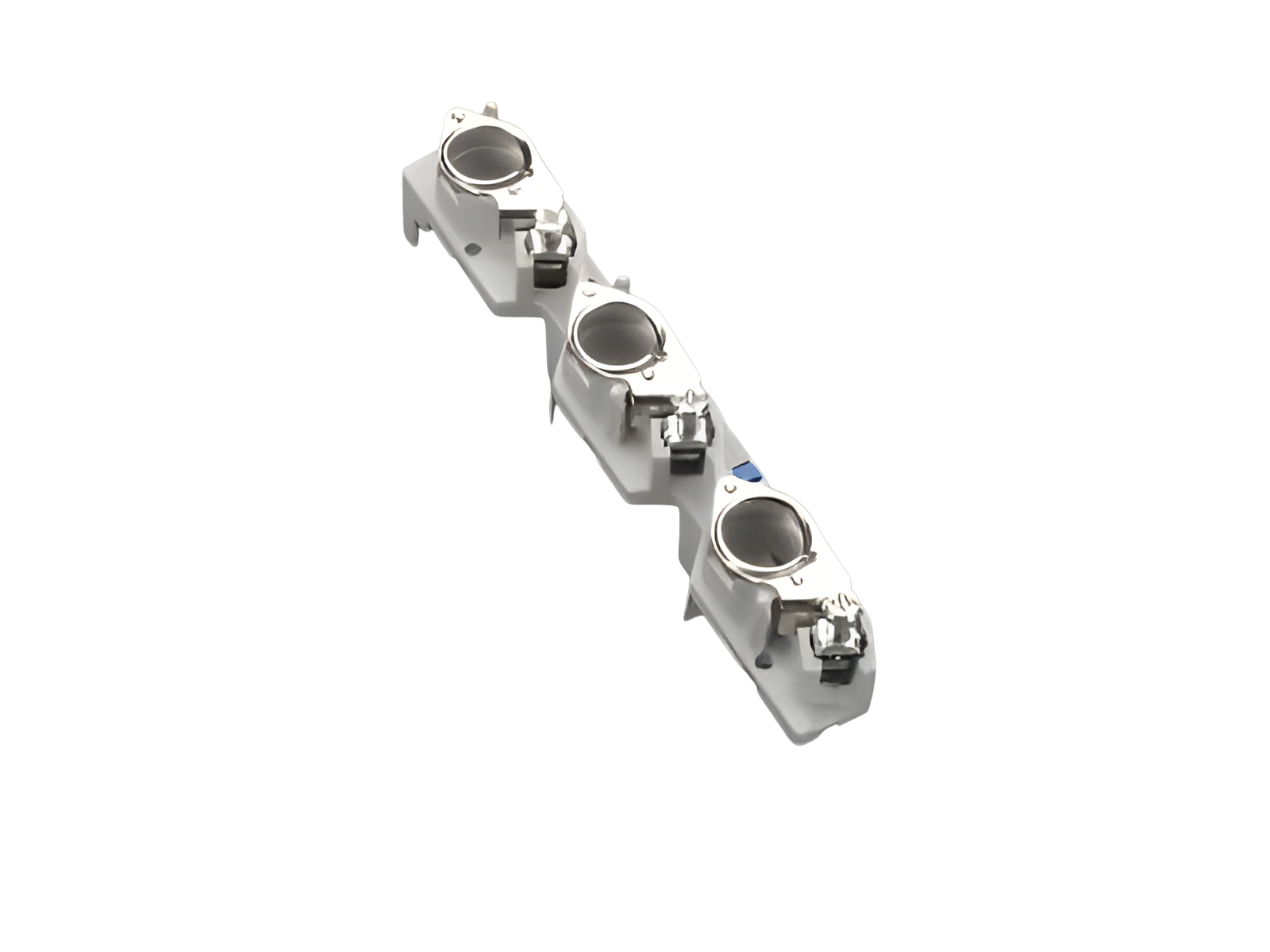

Base per fusibili D0, 27mm (01647)

The picture may show a similar product.

Descrizione

Cod.art.: 01647000

CUSTO^®60Classic

Base per fusibili D0, 27mm

E 18 / 3P

per barre 12, 15, 20, 25, 30 x 5, 10 e barre profilate

Montaggio

60Classic

gruppo di prodotto	01
sottogruppo prodotto	03

pz/ conf.	10
EAN	4021267016470

ECLASS 6.1	27142120
ECLASS 7.1	27142120
ETIM 4.0	EC001644
ETIM 5.0	EC001644

Certificazioni

Norme

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-3:2010 + A1:2013 + A2:2019

Omologazioni

VDE , DNV GL

type no.: 5683

Dati tecnici

fusibile secondo norma:	IEC / HD 60269-3
potenza diss. max. ammissibile del fusibile inserito:	5,5 W

Details IEC
Norme
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-3:2010 + A1:2013 + A2:2019

Electrical data IEC
corrente nominale (IEC):	63 A
tensione nominale (IEC) AC:	400 V

tensione nominale (IEC) DC:

250 V

tensione di picco U_imp:

6 kV

secondo prove fatte con fusibili di caratteristica:	gG
resistenza al corto circuito con protezione tramite fusibili:	50 kA

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 3,8 W.

(The power dissipation at full load would be 5,9 W.)

Supplementary data IEC
I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni.

tensione max. ammissibile (IEC) AC:	440 V
tensione max. ammissibile (IEC) DC:	262 V

Direct contact of the fuse links on the busbar
Utilizzo soltanto come derivazione. Non é permesso l’utilizzo come alimentazione del sistema barre.

Valori meccanici
L x A x P:	27 x 200 x 43
peso:	14,7 kg/100
Poli:	3 poli
per barre:	12, 15, 20, 25, 30 x 5, 10 e barre profilate

Befestigungsart: Verschiebeschutz durch Rastmechanismus
Kontaktdruck erfolgt durch Schraubkappe E18
Anzugsdrehmoment der Rahmenklemmen 3 Nm

Connessioni
Not suitable for aluminium cables !

Application notes

There must be a clearance of at least 10 mm above the article to remove it from the busbar system.
Not suitable for aluminium cables !
Avvisi e consigli	D02 busbar mounted fuse bases are also suitable for D01 busbar mounted fuse bases thanks to special holding springs and special ferrule gauge pieces. From a permanent load of 35A, the 36mm-wide version is recommended due to the heat produced.

potenza diss. max. ammissibile del fusibile inserito:	5,5 W
