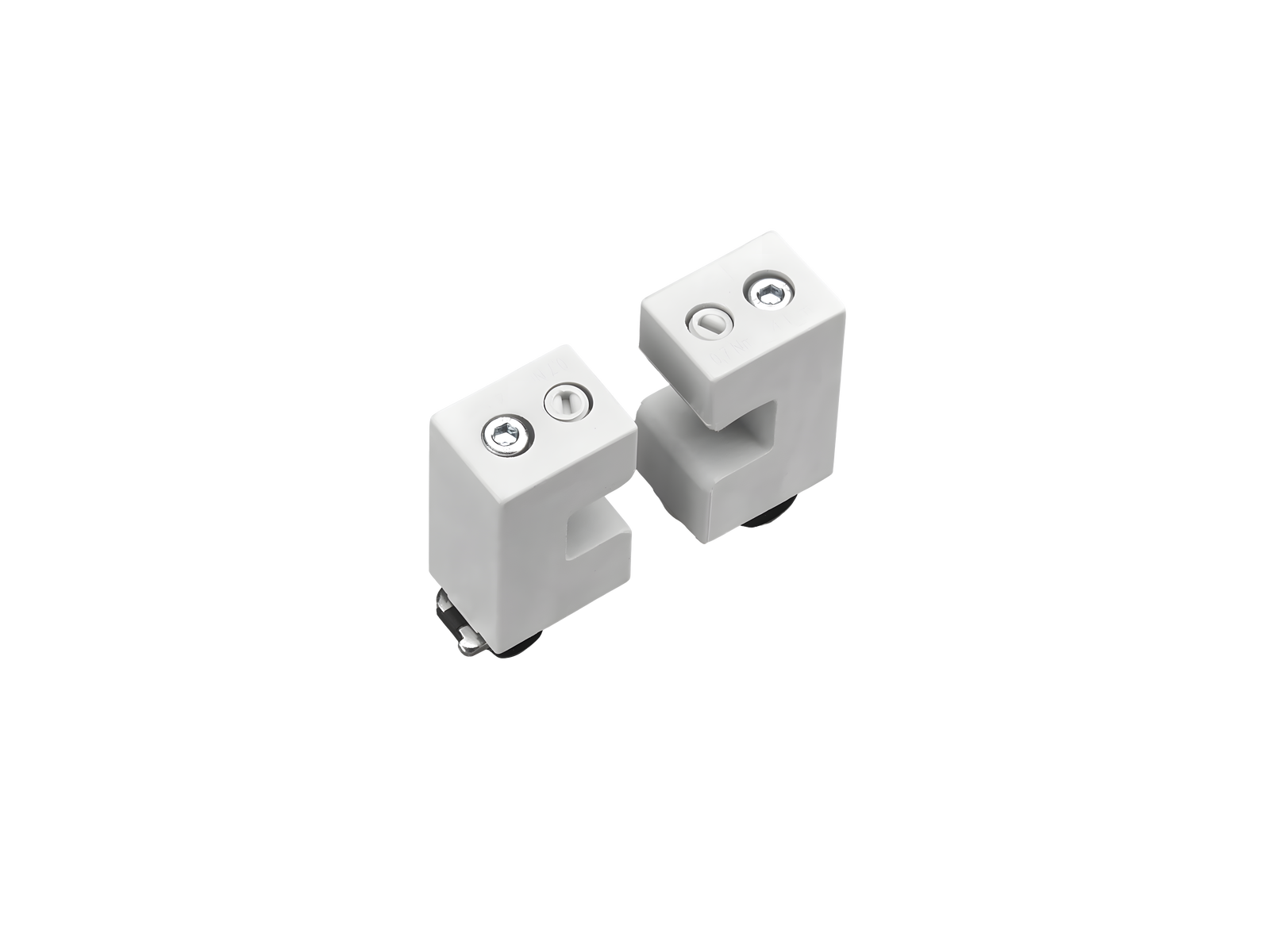

Supporto per barre flessibili (01298)

The picture may show a similar product.

Descrizione

Cod.art.: 01298000

Supporto per barre flessibili

per 1 barra fless. da 6x 15,5x 0,8 fino a 10x 63 x 1

gruppo di prodotto	06
sottogruppo prodotto	30

pz/ conf.	3
EAN	4021267012984

ECLASS 6.1	27370390
ECLASS 7.1	27370390
ETIM 4.0	EC002498
ETIM 5.0	EC002498

Certificazioni

Norme

IEC 61439-1:2020

Omologazione CCC : no certification required

Dati tecnici

Details IEC
Norme
IEC 61439-1:2020

Valori meccanici
peso:	11,3 kg/100

Application notes

Avvisi e consigli

mounting on standard C-rail

Links

Article master data, overviews and prices

Addizionali metalli

3D and 2D data in a wide range of formats

Downloads

| Riferimenti normativi e tecnici generici

| Mounting instructions

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Dimensioned drawing

| Data sheet

| EU declaration of conformity

| Scheda tecnica prodotto (pdf)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Usage

01255000
Barra flessibile, isolata
6x 24 x 1
547 A, lunghezza 2 m
Di Più

01035000
Barra flessibile, isolata
6x 15.5 x 0.8
350 A, lunghezza 2 m
Di Più

01028000
Barra flessibile, isolata
6x 20 x 1
477 A, lunghezza 2 m
Di Più

01029000
Barra flessibile, isolata
10x 20 x 1
640 A, lunghezza 2 m
Di Più

01324000
Barra flessibile, isolata
5x 63 x 1
1061 A, lunghezza 2 m
Di Più

01323000
Barra flessibile, isolata
8x 24 x 1
641 A, lunghezza 2 m
Di Più

01123000
Barra flessibile, rame stagnato, isolata
10x 63 x 1
1481 A, lunghezza 2 m
Di Più

01091000
Barra flessibile, rame stagnato, isolata
10x 15.5 x 0.8
470 A, lunghezza 2 m
Di Più

01090000
Barra flessibile, rame stagnato, isolata
6x 15.5 x 0.8
350 A, lunghezza 2 m
Di Più

01076000
Barra flessibile, rame stagnato, isolata
10x 24 x 1
727 A, lunghezza 2 m
Di Più

01064000
Barra flessibile, rame stagnato, isolata
10x 20 x 1
640 A, lunghezza 2 m
Di Più

01063000
Barra flessibile, rame stagnato, isolata
6x 20 x 1
477 A, lunghezza 2 m
Di Più

01343000
Barra flessibile, isolata
8x 50 x 1
1114 A, lunghezza 2 m
Di Più

01273000
Barra flessibile, isolata
10x 100 x 1
2110 A, lunghezza 2 m
Di Più

01112000
Barra flessibile, rame stagnato, isolata
5x 50 x 1
880 A, lunghezza 2 m
Di Più

01113000
Barra flessibile, rame stagnato, isolata
10x 50 x 1
1244 A, lunghezza 2 m
Di Più

01256000
Barra flessibile, isolata
6x 40 x 1
809 A, lunghezza 2 m
Di Più

01060000
Barra flessibile, isolata
5x 50 x 1
880 A, lunghezza 2 m
Di Più

01184000
Barra flessibile, isolata
10x 24 x 1
727 A, lunghezza 2 m
Di Più

01075000
Barra flessibile, rame stagnato, isolata
5x 24 x 1
494 A, lunghezza 2 m
Di Più

01099000
Barra flessibile, rame stagnato, isolata
10x 40 x 1
1053 A, lunghezza 2 m
Di Più

01097000
Barra flessibile, rame stagnato, isolata
5x 40 x 1
736 A, lunghezza 2 m
Di Più

01061000
Barra flessibile, isolata
10x 80 x 1
1777 A, lunghezza 2 m
Di Più

01095000
Barra flessibile, rame stagnato, isolata
5x 32 x 1
617 A, lunghezza 2 m
Di Più

01096000
barra flessibile, rame stagnato, isolata
10x 32 x 1
894 A, lunghezza 2 m
Di Più

01583000
Barra flessibile, isolata
10x 15.5 x 0.8
470 A, lunghezza 2 m
Di Più

01510000
Barra flessibile, isolata
10x 63 x 1
1481 A, lunghezza 2 m
Di Più

01611000
Barra flessibile, isolata
5x 24 x 1
495 A, lunghezza 2 m
Di Più

01615000
Barra flessibile, isolata
10x 40 x 1
1053 A, lunghezza 2 m
Di Più

01614000
Barra flessibile, isolata
5x 40 x 1
736 A, lunghezza 2 m
Di Più

01509000
flexible copper busbar, plain, insulated
10x 50 x 1
1244 A, lunghezza 2 m
Di Più

01282000
Barra flessibile, isolata
6x 32 x 1
715 A, lunghezza 2 m
Di Più

01612000
Barra flessibile, isolata
5x 32 x 1
617 A, lunghezza 2 m
Di Più

01613000
Barra flessibile, isolata
10x 32 x 1
894 A, lunghezza 2 m
Di Più

https://pim.woehner.de/IT/INT/1000063224

Trova il tuo contatto

to the contact site

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com

Newsletter
Legal Notice
Ulteriori informazioni

Czech Chinese English Français Español Deutsch Italiano Russian

Deutschland France Italia Switzerland International
