trasformatore 500 A / 5 A (37203)

The picture may show a similar product.

Descrizione

Cod.art.: 37203000A

trasformatore 500 A / 5 A

1,5 VA / class 1

gruppo di prodotto	23
sottogruppo prodotto	05

pz/ conf.	1
EAN	4021267372033

ECLASS 6.1	27210902
ECLASS 7.1	27210902
ETIM 4.0	EC002048
ETIM 5.0	EC002048

Certificazioni

Norme

IEC 61869-1:2007
IEC 61869-2:2012

type no.: CT1-500-1

Omologazione CCC : no certification required

Dati tecnici

grandezza:

CT1

Details IEC
Norme
IEC 61869-1:2007 IEC 61869-2:2012

Electrical data IEC
prim. rated current I_pr:	500 A
sec. rated current:	5 A
Potenza nom. apparente:	1.5 VA
accuracy class (current):	1
tensione d'impiego max. U_m:	720 V
corrente termica a breve durata I_th:	30 kA
classe di isolamento:	H

fattore limitazione di sovracorrente:

FS5

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 2,7 W.

(The power dissipation at full load would be 4,2 W.)

Valori meccanici
L x A x P:	71 x 78 x 26
peso:	10,4 kg/100

CT can be integrated in the device:	ja
CT can be integrated in the CT module:	nein

piombabile:

Connessioni
cage clamp connection
screw drive:	PZ1
wire stripping:	12 mm
Not suitable for aluminium cables !

Application notes

Not suitable for aluminium cables !

Links

Article master data, overviews and prices

Addizionali metalli

3D and 2D data in a wide range of formats

Downloads

| Riferimenti normativi e tecnici generici

| Operation instructions

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Dimensioned drawing

| EU declaration of conformity

| Scheda tecnica prodotto (pdf)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Usage

33636000A
QUADRON^®185Power Speed
Sezionatore verticale per fus. NH Gr.1
con monit. fusibili
uscita in basso M12
double-breaking
per barre: 30, 40, 60, 80, 100, 120 x 10
accessory required for busbar mounting
Di Più

33638000A
QUADRON^®185Power Speed
Sezionatore verticale per fus. NH Gr.2
con monit. fusibili
uscita in basso M12
double-breaking
per barre: 30, 40, 60, 80, 100, 120 x 10
accessory required for busbar mounting
Di Più

33633000A
QUADRON^®185Power Speed
Sezionatore verticale per fus. NH Gr.2
uscita in alto M12
double-breaking
per barre: 30, 40, 60, 80, 100, 120 x 10
accessory required for busbar mounting
Di Più

33631000A
QUADRON^®185Power Speed
Sezionatore verticale per fus. NH Gr.1
uscita in alto M12
double-breaking
per barre: 30, 40, 60, 80, 100, 120 x 10
accessory required for busbar mounting
codice obsoleto
Di Più

33640000A
QUADRON^®185Power Speed
Sezionatore verticale per fus. NH Gr.3
con monit. fusibili
uscita in basso M12
double-breaking
per barre: 30, 40, 60, 80, 100, 120 x 10
accessory required for busbar mounting
Di Più

33635000A
QUADRON^®185Power Speed
Sezionatore verticale per fus. NH Gr.3
uscita in alto M12
double-breaking
per barre: 30, 40, 60, 80, 100, 120 x 10
accessory required for busbar mounting
Di Più

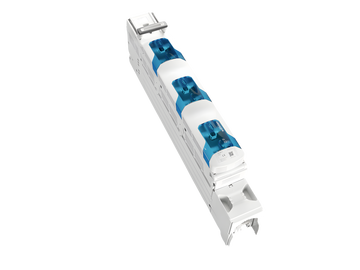

33634000A
QUADRON^®185Power Speed
Sezionatore verticale per fus. NH Gr.3
uscita in basso M12
double-breaking
per barre: 30, 40, 60, 80, 100, 120 x 10
accessory required for busbar mounting
Di Più

33632000A
QUADRON^®185Power Speed
Sezionatore verticale per fus. NH Gr.2
uscita in basso M12
double-breaking
per barre: 30, 40, 60, 80, 100, 120 x 10
accessory required for busbar mounting
Di Più

33630000A
QUADRON^®185Power Speed
Sezionatore verticale per fus. NH Gr.1
uscita in basso M12
double-breaking
per barre: 30, 40, 60, 80, 100, 120 x 10
accessory required for busbar mounting
Di Più

https://pim.woehner.de/IT/FR/1000225920

Trova il tuo contatto

to the contact site

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com

Newsletter
Legal Notice
Ulteriori informazioni

English Italiano Deutsch Français

Deutschland France Italia Switzerland International
