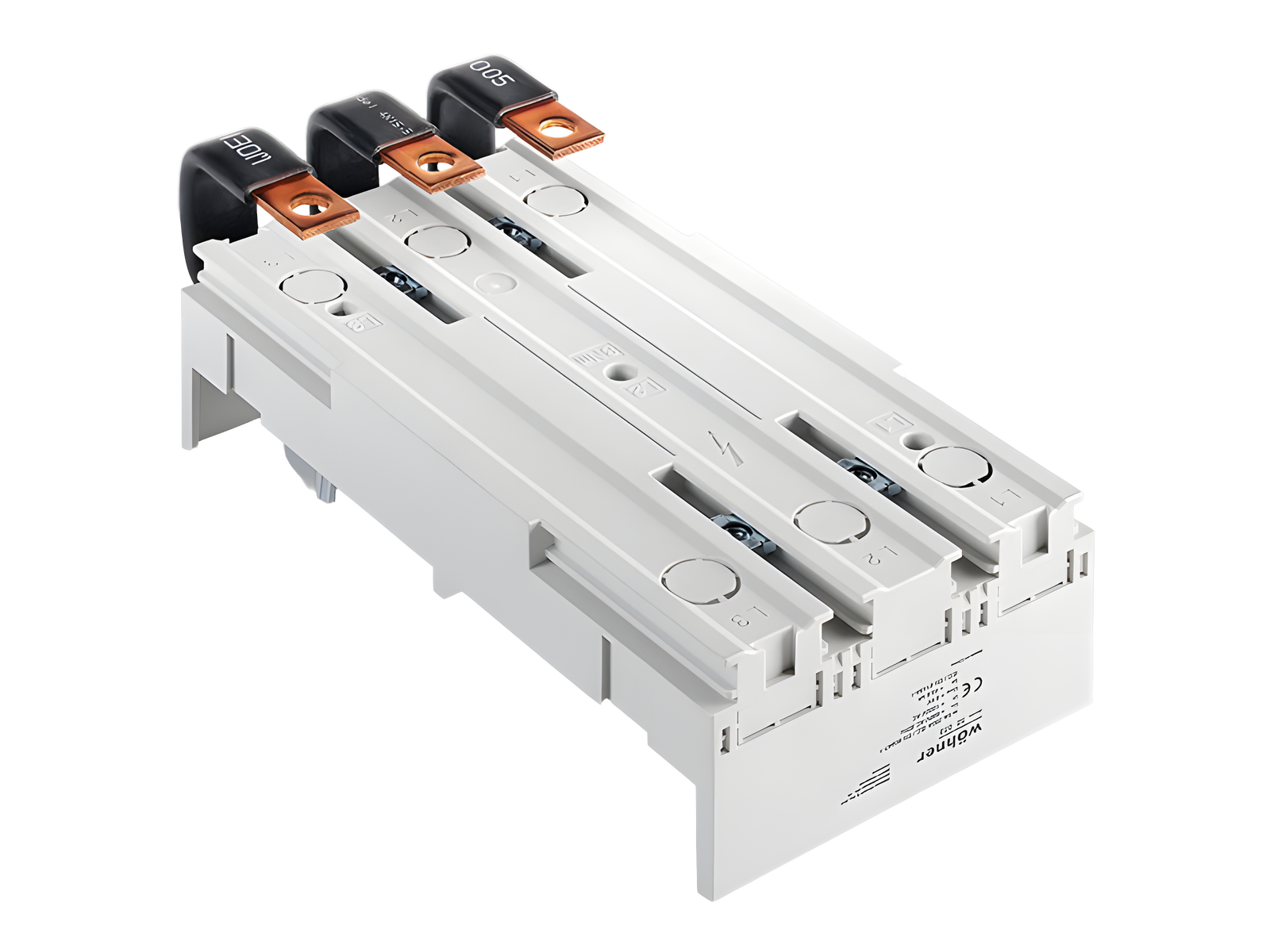

The picture may show a similar product.
Cod.art.: 32071 000AC
EQUES 60Classic
Adattatore 250 A, 3p
bandelle flex (in basso), omologato UL
105 x 200
phase distance 35 mm
coll. al sistema in basso
per ABB T3, T4, XT3, XT4 / Eaton NZM2 / Schneider Electric NSX 250 / Siemens 3VA12, 3VA20, 3VA21, 3VA22
per barre 12, 15, 20, 25, 30 x 5, 10 e barre profilate
Montaggio
60Classic
| gruppo di prodotto | 05 |
| sottogruppo prodotto | 36 |
| pz/ conf. | 1 |
| EAN | 4021267320713 |
| ECLASS 14.0 | 27370304 |
| ETIM 5.0 | EC001531 |
| ETIM 8.0 | EC001531 |
| ETIM 10.0 | EC001531 |
Norme
IEC 61439-1:2020
Omologazioni
for UL feeder circuits >250V
Omologazione CCC : no certification required
| Details IEC | |
| Norme | |
| IEC 61439-1:2020 |
| Electrical data IEC | |
| corrente nominale (IEC): | 250 A |
| tensione nominale (IEC) AC: | 690 V |
| tensione nominale di isolamento Ui AC: | 800 V |
| tensione di picco Uimp: | 6 kV |
| Supplementary data IEC | |
|
I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni. |
| min. permitted operation temperature | -40°C |
| for UL feeder circuits >250V |
| Electrical data UL | |
| corrente nominale (UL): | 250 A |
| tensione nominale (UL) AC: | 600 V |
| frequenza nominale (UL): | 50 / 60 Hz |
| Valori meccanici | |
| L x A x P: | 105 x 200 x 35 |
| peso: | 164,0 kg/100 |
| Poli: | 3 poli |
| per barre: | 12, 15, 20, 25, 30 x 5, 10 e barre profilate |
| Proprietà materiali | |
| halogen-free: | Yes |
| Occorre prevedere uno spazio di almeno 10 mm sopra l’articolo, per poterlo rimuovere dal sistema sbarre. | |
|
Movable fastening rails with M4 slide nuts for safe mounting of the switching devices. |
|
|
the short-circuit capacity of the combination of adapter and MCCB depends on the MCCB |
|
| for UL feeder circuits >250V |
