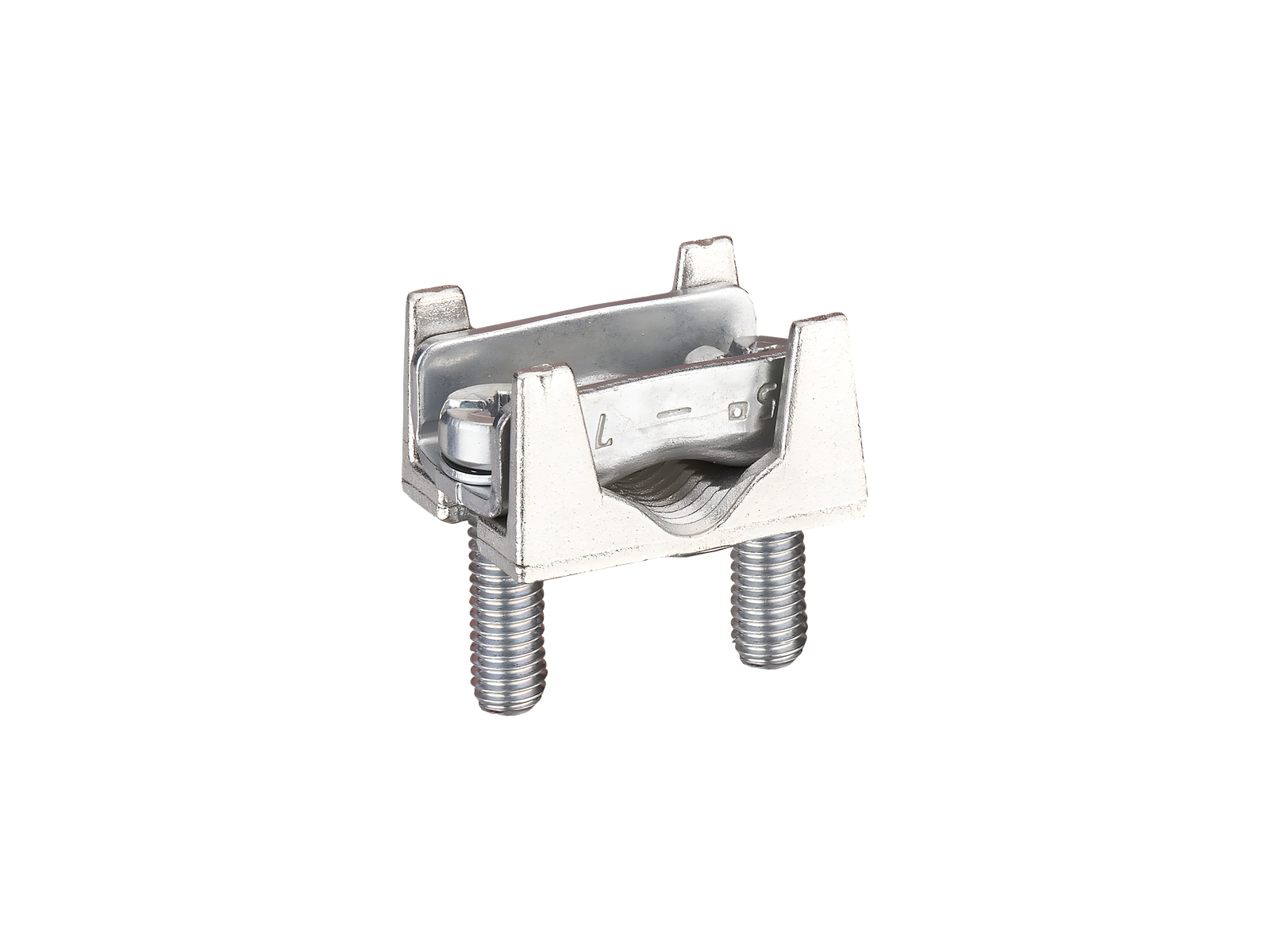

morsetto a prisma (33734)

The picture may show a similar product.

Descrizione

Cod.art.: 33734 000A

morsetto a prisma

for Cu 10 - 95 mm²

Gr. NH 00

Montaggio

185Power

gruppo di prodotto	12
sottogruppo prodotto	70

pz/ conf.	3
EAN	4021267337346

ETIM 5.0	EC002498
ETIM 8.0	EC002498
ETIM 10.0	EC002498

Certificazioni

Norme

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Dati tecnici

Details IEC
Norme
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Valori meccanici
peso:	3,0 kg/100

Cu
1 x 10mm² re;
1 x 16-95mm² rm
1 x 35-95mm² sm
1 x 10-95mm² f
1 x 10-70mm² f+AE

Connessioni
Not suitable for aluminium cables !

Proprietà materiali
halogen-free:	Yes

Istruzioni per l'uso

Not suitable for aluminium cables !

determined by main product

Links

Article master data, overviews and prices

Addizionali metalli

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Downloads

| Riferimenti normativi e tecnici generici

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Dimensioned drawing

| EU declaration of conformity

| Scheda tecnica prodotto (pdf)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

| Text for specification - GAEB90 (in German) (*.d81)

Usage

33720 000A
QUADRON 185Power
Base sezion. verticale per fusibili NH, 160 A
Gr. 00, sez. contemp. , con monitoraggio fus.
versione profonda con bulloni M8
per barre: 30, 40, 60, 80, 100, 120 x 10
Di Più

33700 000A
QUADRON 185Power
Base sezion. verticale per fusibili NH, 160 A
Gr. 00, sez. contemp.
versione profonda con bulloni M8
per barre: 30, 40, 60, 80, 100, 120 x 10
Di Più

33724 000A
QUADRON 185Power
Base sezion. verticale per fusibili NH, 160 A
Gr. 00, sez. contemp. , con monitoraggio fus.
versione bassa con bulloni M8
per barre: 30, 40, 60, 80, 100, 120 x 10
Di Più

33715 000A
QUADRON 185Power
Base sezion. verticale per fusibili NH, 160 A
Gr. 00, sez. singolarm.
versione profonda con bulloni M8
per barre: 30, 40, 60, 80, 100, 120 x 10
Di Più

33704 000A
QUADRON 185Power
Base sezion. verticale per fusibili NH, 160 A
Gr. 00, sez. contemp.
versione bassa con bulloni M8
per barre: 30, 40, 60, 80, 100, 120 x 10
Di Più

33719 000A
QUADRON 185Power
Base sezion. verticale per fusibili NH, 160 A
Gr. 00, sez. singolarm.
versione bassa con bulloni M8
per barre: 30, 40, 60, 80, 100, 120 x 10
Di Più

33617 000A
QUADRON 185Power Speed
Sezionatore verticale per fus. NH Gr.00
versione profonda, uscita in alto M8
mont. su barre forate
operator independent switching (snap-action mechanism)
per barre: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Di Più

33611 000A
QUADRON 185Power Speed
Sezionatore verticale per fus. NH Gr.00
uscita in basso M8
mont. su barre forate
double-breaking
operator independent switching (snap-action mechanism)
per barre: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Di Più

33626 000A
QUADRON 185Power Speed
Sezionatore verticale per fus. NH Gr.00
versione profonda, uscita in alto M8
mont. su barre non forate, con monit. fusibili
operator independent switching (snap-action mechanism)
per barre: 30, 40, 60, 80, 100, 120 x 10
suitable for systems with CrossLink protection modules
Di Più

33622 000A
QUADRON 185Power Speed
Sezionatore verticale per fus. NH Gr.00
uscita in alto M8
mont. su barre non forate, con monit. fusibili
operator independent switching (snap-action mechanism)
per barre: 30, 40, 60, 80, 100, 120 x 10
suitable for systems with CrossLink protection modules
Di Più

33625 000A
QUADRON 185Power Speed
Sezionatore verticale per fus. NH Gr.00
versione profonda, uscita in basso M8
mont. su barre forate, con monit. fusibili
operator independent switching (snap-action mechanism)
per barre: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Di Più

33624 000A
QUADRON 185Power Speed
Sezionatore verticale per fus. NH Gr.00
versione profonda, uscita in basso M8
mont. su barre non forate, con monit. fusibili
operator independent switching (snap-action mechanism)
per barre: 30, 40, 60, 80, 100, 120 x 10
suitable for systems with CrossLink protection modules
Di Più

33621 000A
QUADRON 185Power Speed
Sezionatore verticale per fus. NH Gr.00
uscita in basso M8
mont. su barre forate, con monit. fusibili
operator independent switching (snap-action mechanism)
per barre: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Di Più

33627 000A
QUADRON 185Power Speed
Sezionatore verticale per fus. NH Gr.00
versione profonda, uscita in alto M8
mont. su barre forate, con monit. fusibili
operator independent switching (snap-action mechanism)
per barre: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Di Più

33623 000A
QUADRON 185Power Speed
Sezionatore verticale per fus. NH Gr.00
uscita in alto M8
mont. su barre forate, con monit. fusibili
operator independent switching (snap-action mechanism)
per barre: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
fino esaurimento scorte
Di Più

33612 000A
QUADRON 185Power Speed
Sezionatore verticale per fus. NH Gr.00
uscita in alto M8
mont. su barre non forate
double-breaking
operator independent switching (snap-action mechanism)
per barre: 30, 40, 60, 80, 100, 120 x 10
suitable for systems with CrossLink protection modules
Di Più

33616 000A
QUADRON 185Power Speed
Sezionatore verticale per fus. NH Gr.00
versione profonda, uscita in alto M8
mont. su barre non forate
operator independent switching (snap-action mechanism)
per barre: 30, 40, 60, 80, 100, 120 x 10
suitable for systems with CrossLink protection modules
Di Più

33610 000A
QUADRON 185Power Speed
Sezionatore verticale per fus. NH Gr.00
uscita in basso M8
mont. su barre non forate
double-breaking
operator independent switching (snap-action mechanism)
per barre: 30, 40, 60, 80, 100, 120 x 10
suitable for systems with CrossLink protection modules
Di Più

33615 000A
QUADRON 185Power Speed
Sezionatore verticale per fus. NH Gr.00
versione profonda, uscita in basso M8
mont. su barre forate
operator independent switching (snap-action mechanism)
per barre: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Di Più

33614 000A
QUADRON 185Power Speed
Sezionatore verticale per fus. NH Gr.00
versione profonda, uscita in basso M8
mont. su barre non forate
double-breaking
operator independent switching (snap-action mechanism)
per barre: 30, 40, 60, 80, 100, 120 x 10
suitable for systems with CrossLink protection modules
Di Più

33620 000A
QUADRON 185Power Speed
Sezionatore verticale per fus. NH Gr.00
uscita in basso M8
mont. su barre non forate, con monit. fusibili
operator independent switching (snap-action mechanism)
per barre: 30, 40, 60, 80, 100, 120 x 10
suitable for systems with CrossLink protection modules
Di Più

33613 000A
QUADRON 185Power Speed
Sezionatore verticale per fus. NH Gr.00
uscita in alto M8
mont. su barre forate
double-breaking
operator independent switching (snap-action mechanism)
per barre: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Di Più

33705 000A
QUADRON 185Power
Base verticale per fusibili NH 160 A
Gr. 00
vite M8
per barre: 30, 40, 60, 80, 100, 120 x 10
Di Più

37700 000A
QUADRON 185Power
Base sezion. verticale per fusibili NH, 160 A
Gr. 00, sez. contemp.
versione profonda con bulloni M8
prewired with 3x measuring transformers 150 A / 333 mV, accuracy class 0.5, with 6-pole plug connection
per barre: 30, 40, 60, 80, 100, 120 x 10
NUOVO
Di Più

33589 000A
QUADRON 185Power
Base sezion. verticale per fusibili NH, 160 A
with extended touch protection IP20 when open
Gr. 00, sez. contemp.
high version with screw M8
per barre: 30, 40, 60, 80, 100, 120 x 10
NUOVO
Di Più

https://pim.woehner.de/IT/FR/1000155849

Trova il tuo contatto

to the contact site

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com
